- für Aderendhülsen (nach DIN 46228 T. 1 und 4) mit und ohne Kunststoffkragen von 0,5 - 6 mm²
- Zwangssperre garantiert Qualitätscrimp
- Entriegelungsmöglichkeit bei eventueller Fehlbedienung
2 Tage
2 Tage
- für Aderendhülsen (nach DIN 46228T. 1 und 4) mit und ohne Kunststoffkragen von 0,5 - 4 mm²
- nur eine Crimpstation für den gesamten Querschnittsbereich mit ergonomisch geformten Griffen, für ermüdungsarmes Arbeiten
- Crimp: Trapezform
2 Tage
- extrem robuste und zuverlässige Crimpzange
- mit Zwangssperre
- Entriegelungsmöglichkeit bei eventueller Fehlbedienung
3 Tage

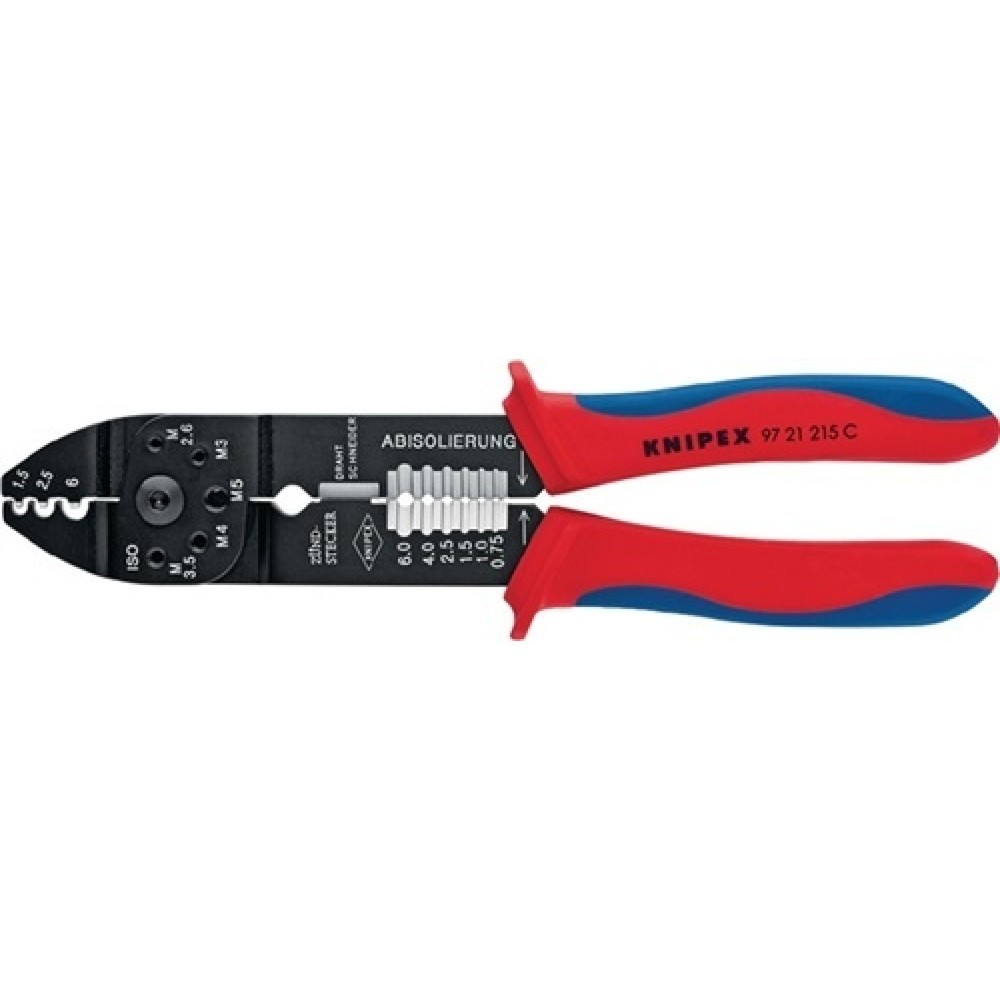

- mit Wechselmagazin
- für alle gängigen Kabelschuhe, Verbinder und Aderendhülsen
- für lötfrei elektrische Verbindungen
2 Tage
- extrem robust und zuverlässig
- mit Zwangssperre
- Entriegelungsmöglichkeit bei eventueller Fehlbedienung
3 Tage
- zum Schneiden und Abmanteln von flachem, nicht abgeschirmtem Telefonkabel und zum Verpressen von Westernsteckern Typ RJ 10 (7,65 mm breit), Typ RJ 11/12 (9,65 mm breit), und Typ RJ 45 (11,68 mm breit)
- exakter Crimpvorgang durch Parallelcrimpung
- gleichbleibend hohe Crimpqualität durch Zwangssperre (entriegelbar)
2 Tage
- selbsteinstellend
- für Aderendhülsen
- mit Fronteinführung
2 Tage

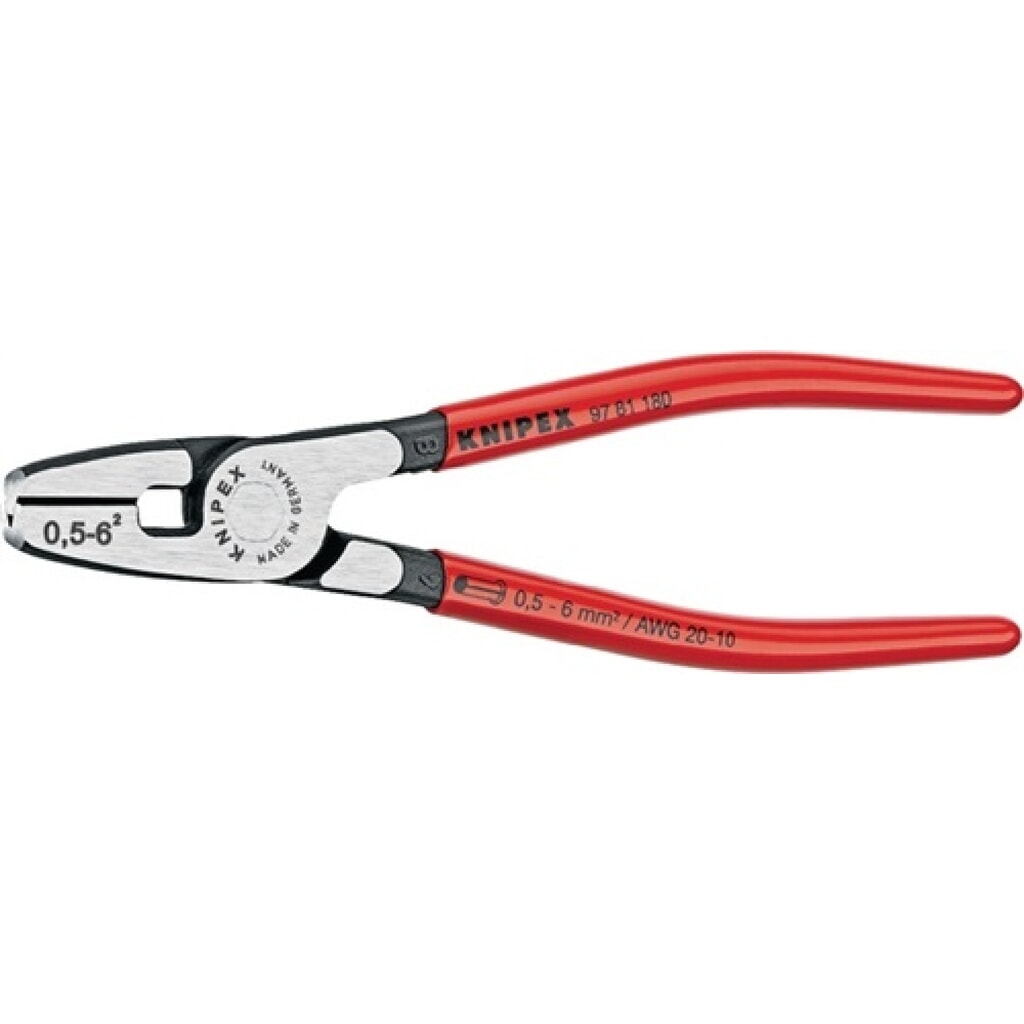

- selbsteinstellend
- für Aderendhülsen
- mit Seiteneinführung
2 Tage
- extrem robust und zuverlässig
- mit Zwangssperre
- Entriegelungsmöglichkeit bei eventueller Fehlbedienung
3 Tage

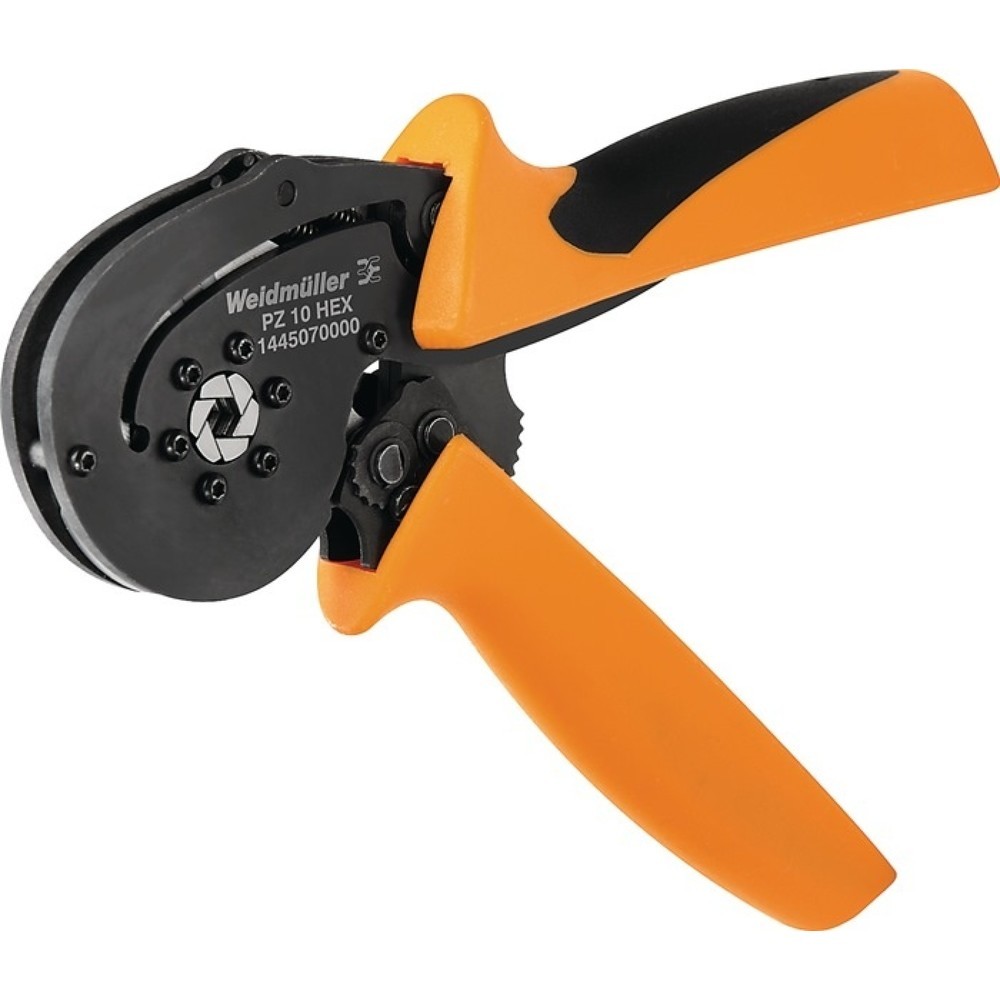

- Flexibel und leicht, Für Rechts- oder Linkshänder verwendbar, Zwangssperre zur Sicherstellung der Vollendung des Crimpvorgangs, Entriegelungsmechanismus zur Beseitigung von Fehlcrimpungen und Blockaden, Präzise Exzentereinstellung für gleichbleibende Crimpqualität und Kalibrierfunktion, Anwendungsbereich: Selbsteinstellend von 0,5 bis 6 mm²/AWG 22-AWG 10
3 Tage
- ideal geeignet zum Verarbeiten von nicht isolierten Kontakten
- zum Abisolieren von Drähten von 0,5 - 6,0 mm²
- schneidet Drähte bis 6,0 mm²
3 Tage
- die benötigte Handkraft wird gegenüber handelsüblichen Crimpzangen durch Hebelübersetzung um 30 % reduziert
- auch für Zweihandbedienung
- für einfaches Vercrimpen großer Leiterquerschnitte
2 Tage
- Einhandbedienung
- für lötfreie elektrische Verbindungen
- gleichbleibend hohe Crimpqualität durch Präzisionsprofile und Zwangssperre
2 Tage
- selbsteinstellend
- für Aderendhülsen
- mit Seiteneinführung
2 Tage
- extrem robust und zuverlässig
- mit Zwangssperre
- Entriegelungsmöglichkeit bei eventueller Fehlbedienung
3 Tage

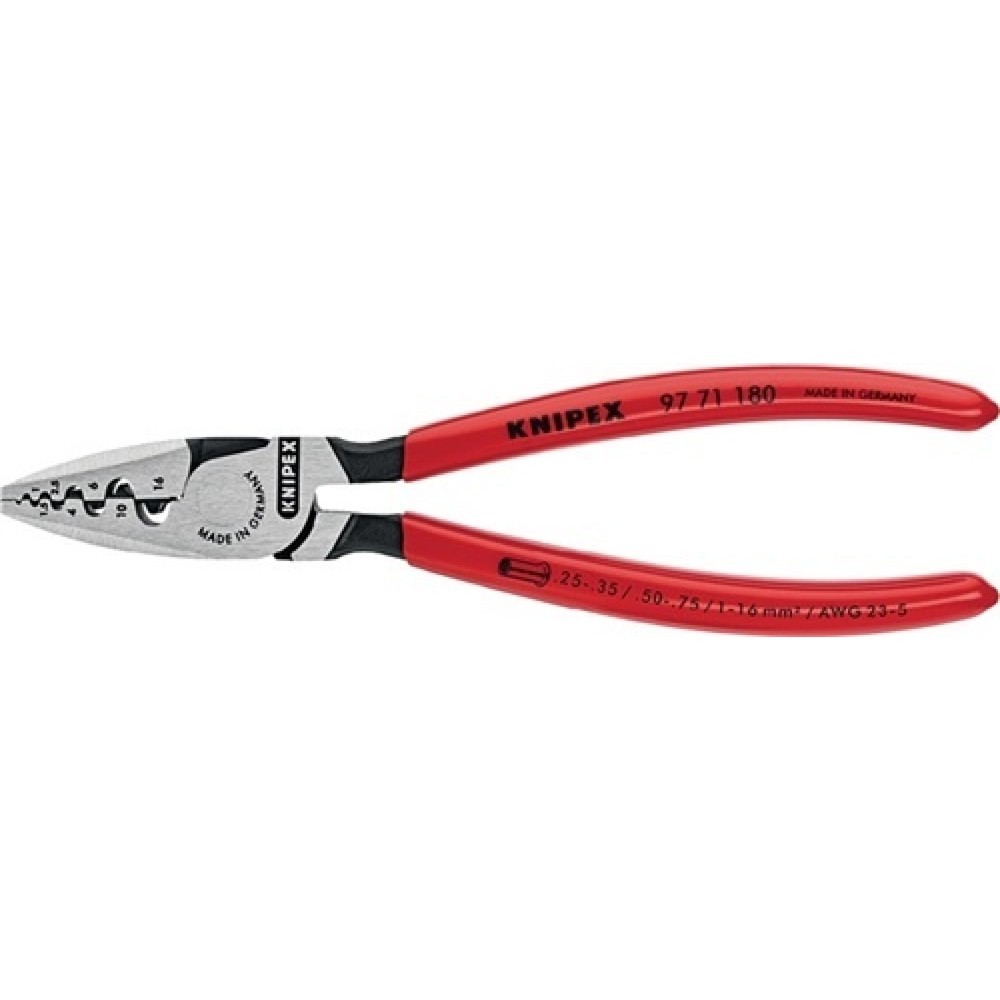

- zum Verpressen von Aderendhülsen DIN 46228 Teil 1 + 4
- Verpressung in gekennzeichneten Trapezprofilen für die sichere Verbindung von Hülse und Leiter
- Vanadin-Elektrostahl, geschmiedet, ölgehärtet Kopf poliert
2 Tage

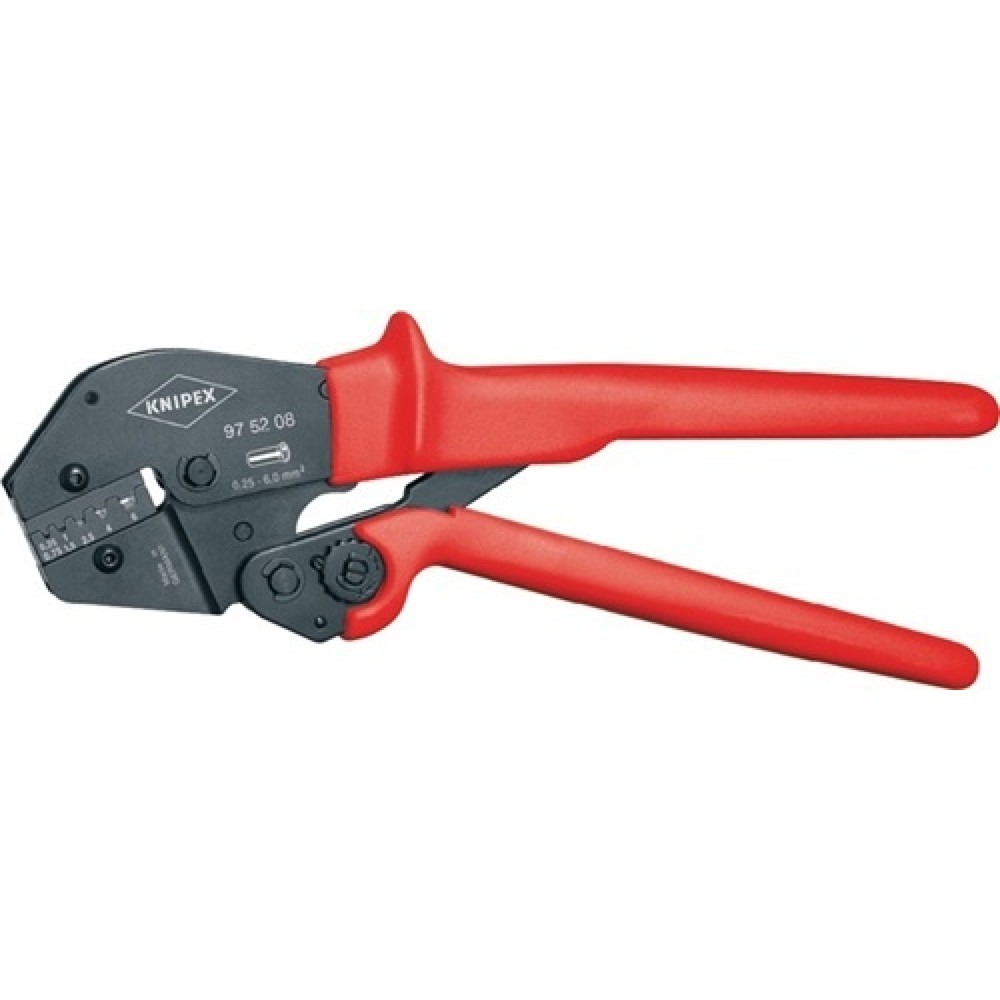

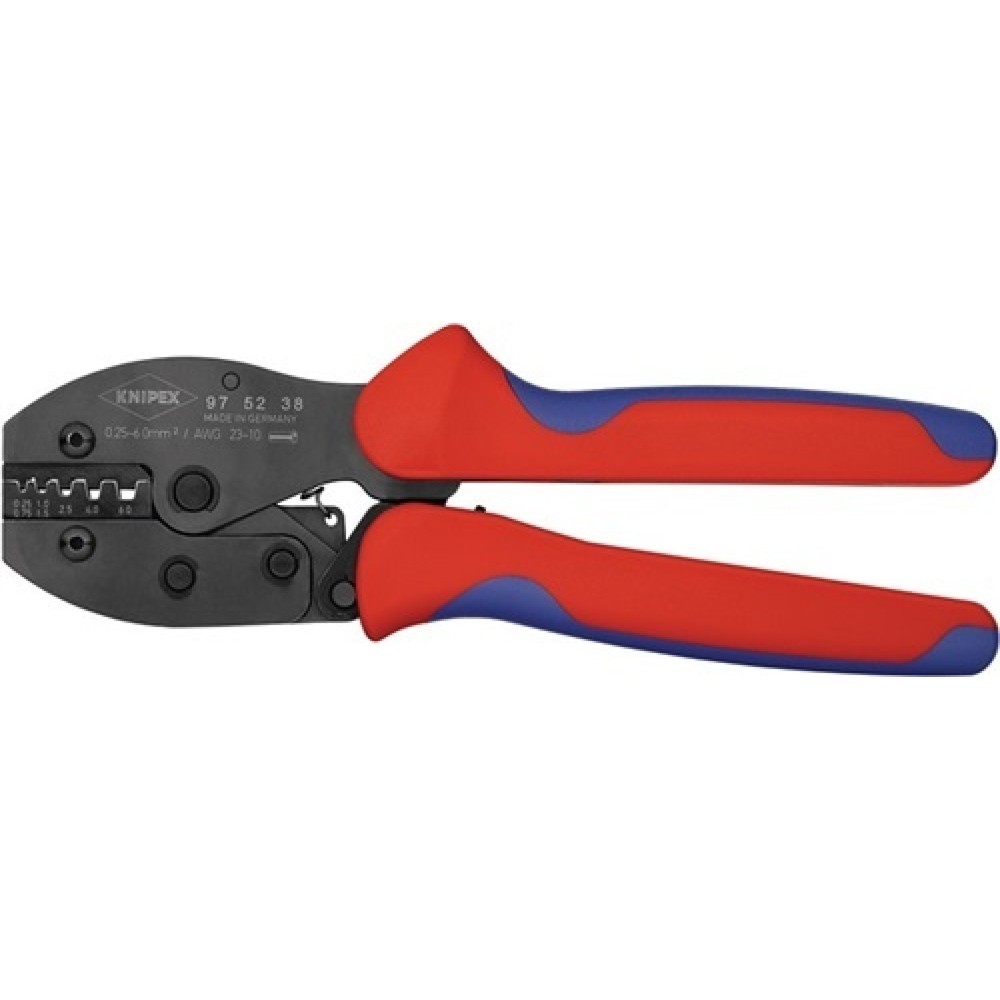

- Deutliche Reduzierung der Handkraft verglichen mit anderen Crimpwerkzeugen durch einzigartigen Mechanismus, Flexibel und leicht, Für Rechts- oder Linkshänder verwendbar, Zwangssperre zur Sicherstellung der Vollendung des Crimpvorgangs, Entriegelungsmechanismus zur Beseitigung von Fehlcrimpungen und Blockaden, Präzise Exzentereinstellung für gleichbleibende Crimpqualität und Kalibrierfunktion, Anwendungsbereich: 1: 0,5-1,0 mm² / 20-18 AWG 2: 1,5-2,5 mm² / 16-14 AWG 3: 4,0-6,0 mm² / 12-10 AWG
3 Tage
- Für nicht isolierte Kontakte mit geschlossener Crimphülse (W-Pressung) bis 16 mm² / AWG 6 und Rohrkabelschuhe bis 10 mm² / AWG 6, Leichte Handhabung, Entriegelbare Zwangssperre, Handsympathisch geformte Griffe, GEDORE Sonderstahl, brüniert, Anwendungsbereich: 1: 0,1-0,35 mm² / 26-22 AWG 2: 0,5-1,0 mm² / 20-18 AWG 3: 1,5-2,5 mm² / 16-14 AWG 4: 4,0-6,0 mm² / 12-10 AWG 5: 10,0-16.0 mm² / 8-6 AWG
3 Tage
- die benötigte Handkraft wird gegenüber handelsüblichen Crimpzangen durch Hebelübersetzung um 30 % reduziert
- auch für Zweihandbedienung
- für einfaches Vercrimpen großer Leiterquerschnitte
2 Tage
- Einhandbedienung
- für lötfreie elektrische Verbindungen
- gleichbleibend hohe Crimpqualität durch Präzisionsprofile und Zwangssperre
2 Tage
- extrem robust und zuverlässig
- mit Zwangssperre
- Entriegelungsmöglichkeit bei eventueller Fehlbedienung
3 Tage
So wählen Sie die richtigen Crimpzangen aus
Crimpzangen kommen im Fahrzeugbau, bei Elektroinstallationsarbeiten sowie vielen anderen technischen Anschlussarbeiten zum Einsatz. Das auch als Kabelschuhzange bezeichnete Elektronikerwerkzeug ist unverzichtbar, wenn feste mechanische Verbindungen zwischen zwei elektrischen Leitern hergestellt werden. Je nach Verbindungstyp und zu crimpenden Materialien verbinden Sie mit den Zangen leitfähige Komponenten mit Kabelschuhen, Anschlusssteckern oder Aderendhülsen.
Mit den Crimpzangen pressen Sie dazu die Drahtenden mit unterschiedlichen Verbindern untrennbar zusammen. Daher sind die Zangen auch unter dem Begriff Presszangen geläufig. Ein Löten oder Schweißen ist so nicht mehr notwendig. Einige der Presswerkzeuge sind je nach Modell auch geeignet, mehrere Aufgaben in einem Arbeitsgang auszuführen. Mit diesen Crimpzangen abisolieren Sie Ummantelungen, schneiden Kabelenden zu und crimpen schließlich die Drahtenden. Zusätzliche Seitenschneider und Abisolierzangen benötigen Sie nicht.
Ob eine Crimpzange von KNIPEX, KS Tools oder WEIDMÜLLER: Bei Jungheinrich PROFISHOP kaufen Sie Crimpzangen in vielfältigen Ausführungen für unterschiedliche Steckerarten und Kabeldurchmesser.
1. Auswahl nach Crimpzangen-Typ
In unserem Onlineshop finden Sie vielseitige manuelle oder automatische Crimpzangen. Die Presszangen sind je nach Ausstattung und Modell für das Crimpen unterschiedlicher Crimp-Formen und Durchmesser geeignet: Dazu passen Sie die Zangen mithilfe wechselbarer Einsätze auf die jeweilige Aufgabe an oder entscheiden sich für eine Quetschzange mit mehreren, bereits in die Zangenbacken eingefrästen Crimp-Formprofilen:
| Crimpzangen-Ausführung | Ausstattung | erhältliche Optionen | Einsatzbereich |
|---|---|---|---|
|
einfache Crimpzange
|
|
|
|
Multifunktions-Crimpzange
|
|
|
|
RJ-Crimpzange
|
|
|
|
automatische Aderendhülsenzange
|
|
|
|
Viele Crimpzangen sind bei uns auch in praktischen Sets erhältlich: Damit arbeiten Sie jederzeit mit dem passenden Presswerkzeug. Die Crimpzangen-Sets bestehen aus einer Crimpzange und einer Abisolierzange. Zum Set gehören außerdem diverse Crimp-Einsätze sowie Aderendhülsen in unterschiedlichen Größen und Formen. Alle Teile erhalten Sie übersichtlich angeordnet in einem robusten Kunststoffkoffer.
2. Presszangen passend zum Steckertyp kaufen
Einzelne Drähte von flexiblen Litzenkabeln fassen Sie mit einer Crimpzange fest zusammen, indem Sie diese im ersten Schritt mit einem passenden Steckertyp umschließen. Je nach herzustellendem Klemmkontakt werden hierbei geschlossene und offene Crimphülsen unterschieden. Die bei uns erhältlichen Crimpzangen eignen sich für folgende Steckertypen:
- Stiftkabelschuhe
- Flachstecker und Flachsteckhülsen
- Rundstecker und Rundsteckhülsen
- Parallel- und Stoßverbinder
- Aderendhülsen
3. Pressform der Quetschzange bestimmen
Die Steckertypen müssen nach dem Anbringen in eine spezifische Form gepresst werden, um fest in den vorliegenden Klemmanschluss zu passen. Um einheitliche Standards zu gewährleisten, lassen sich mit einigen Crimpzangen aus unserem Shop genormte Formen gemäß DIN 46228 und auch EN 60947-1 crimpen. Diese Crimp-Verbindungen eignen sich beispielsweise für Lüsterklemmen, Federkraftklemmen oder Westernstecker. Mit den Crimpzangen aus unserem Sortiment lassen sich folgende Formen crimpen:
| Steckverbinder | passende Crimp-Formen |
|---|---|
| Aderendhülsen (geschlossene Verbinder) |
|
| unisolierte Verbinder oder Kabelschuhe (geschlossene Verbinder) |
|
| isolierte Verbinder oder Kabelschuhe (geschlossene Verbinder) |
|
| offene Verbinder |
|
4. FAQ zu Crimpzangen
Crimpzangen kommen in vielen technischen Bereichen zum Einsatz, beispielsweise dem Fahrzeugbau und der Elektroinstallation. Mit den Zangen können leitfähige Komponenten mit Kabelschuhen, Anschlusssteckern oder Aderendhülsen verbunden werden. Hierbei werden die Drahtenden fest mit verschiedenen Verbindern gepresst, was das Löten oder Schweißen überflüssig macht. Daher werden sie auch oft als Presszangen bezeichnet.
Die zum Pressen nötige Kraft wird durch eine Kniehebelmechanik erzeugt. Die Quetschzange verfügt zudem über Ausbuchtungen, die exakt zum jeweiligen Crimp passen und diesen in eine definierte Größe und Form bringen. Einige Crimpzangen sind auch multifunktional. Sie können nicht nur crimpen, sondern auch Kabelummantelungen abisolieren und Kabelenden schneiden.
- Crimpzangen sind in verschiedenen Ausführungen erhältlich.
- einfache Crimpzange: zum Crimpen einfacher Steckverbindungen
- Multifunktions-Crimpzange: zum Schneiden, Abisolieren und Crimpen von Leitern
- RJ-Crimpzange: (Parallel-)Vercrimpung unterschiedlich gepolter Westernstecker
- automatische Aderendhülsenzange: optimal für Aderendhülsen
Wichtig beim Crimpen mit Crimpzangen ist, die Verbindung mit dem passenden Druck zu verpressen. Zudem sollte der Leiter vor dem Vercrimpen sauber abisoliert werden, damit kein oder die korrekte Verbindung mit Isoliermaterial mit verpresst wird. Alle zu vercrimpenden Verbindungen sollten frei von Öl, Fett und anderen Rückständen sein.
