- geeignet für Elektrotechnik, Industrie, Service, Instandhaltung, Fehlersuche
- für Isolations- und Niederohmmessungen an elektrischen Anlagen, Geräten, Leitungen, Motoren und Generatoren
- 4-stellig beleuchtete LCD-Anzeige (4000 Punkte) mit Bargraph
5 Arbeitstage
- 4-stellige LCD-Anzeige
- Min- oder Maxwertmessung
- Widerstand bis 60 MOhm
5 Arbeitstage
- 4-stellig beleuchtete LCD-Anzeige (6.000 Punkte)
- Messung von Ableit-, Differenz-. Schutzleiter- und Lastströmen in elektrischen Anlagen, Geräten und Maschinen
- Messung ohne Abschaltung unter normalen Betriebsbedingungen
5 Arbeitstage
- Digital-Multimeter für Heizungs-, Lüftungs- und Klimatechnik sowie Service und Industrie. Anzeige digital. Analoge Balkenanzeige ja. 4-stellige LCD-Anzeige (6000 Punkte). Hintergrundbeleuchtung der LC-Anzeige. Durchgangsprüfung/Diodentest ja. Durchgangsprüfung ( Messbereiche: Gleichspannung 0,1 mV - 1000 V, Wechselspannung 0,1 mV - 1000 V, Gleichstrom 0,1 µA - 0,4 A, Wechselstrom 0,1 0,4 A, Wiederstand 0,1 Ω - 40 MΩ, Kapazität 0,001 µF - 10000 µF, Auflösung 0,01 Hz - 100 kHz, Temperatur -40 °C - 400 °C
4 Arbeitstage

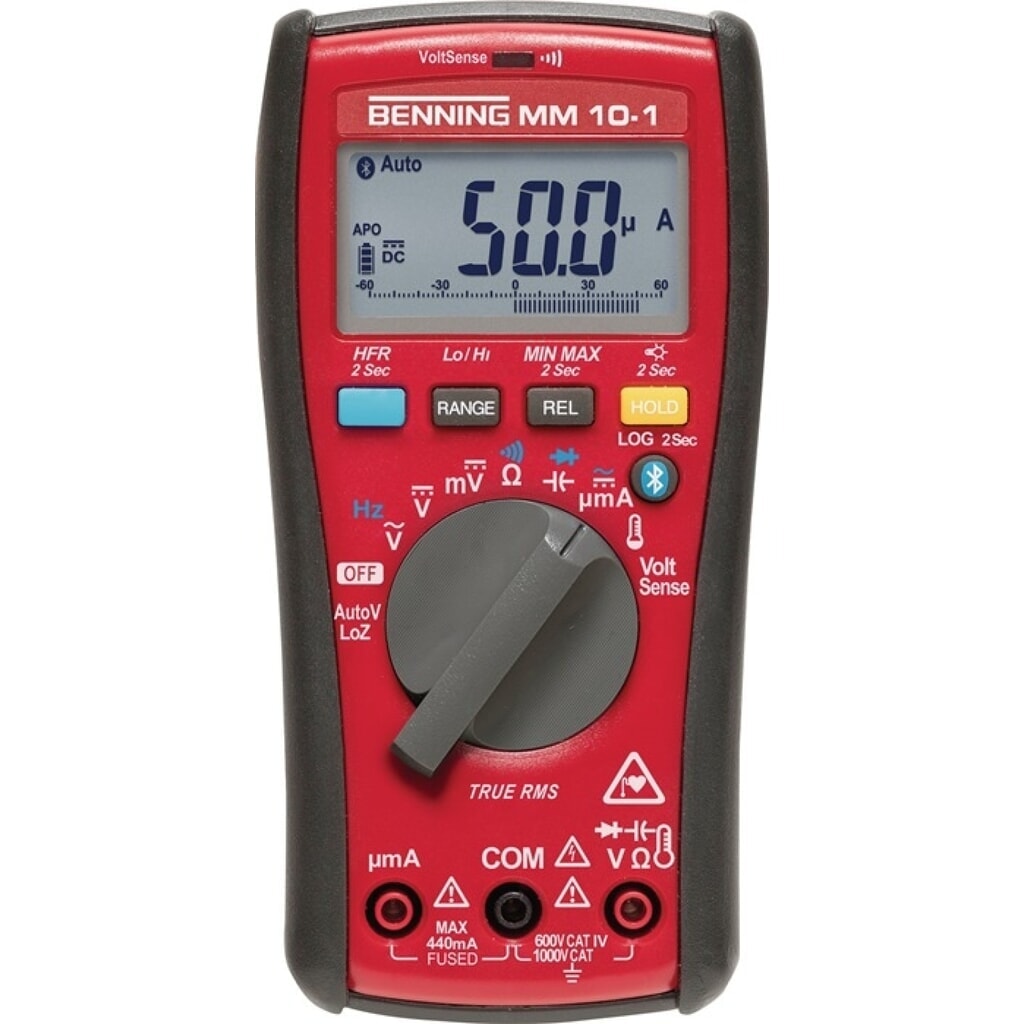

- mit 4-stelliger, beleuchteter LCD-Anzeige (4.000/ 40.000 Punkte) mit Bargraph und Logging-Funktion sowie Bluetooth®-Schnittstelle
- Gleich-/ Wechselspannung (10 µV - 1000 V), Gleich-/ Wechselstrom (10 µA - 10 A), Widerstand (0,1 Ω - 40 MΩ), Frequenz (0,1 Hz - 100 kHz), Kapazität (0,01 nF - 40 mF), Temperatur (-200 °C - +1200°C)
- Durchgangsprüfung (30 Ω) (Summer)/ Diodenprüfung (2,0 V)
5 Arbeitstage
- nach DIN VDE 0701-0702
- netzunabhängiger Gerätetester für die Prüfung von ortsveränderlichen Geräten nach DIN VDE 0701 - 0702 großes hintergrundbeleuchtetes LCD-Display mit integrierter Gut-/Schlecht Anzeige
- nach VDE vorprogrammierte oder selbstdefinierte Prüfabläufe
4 Arbeitstage

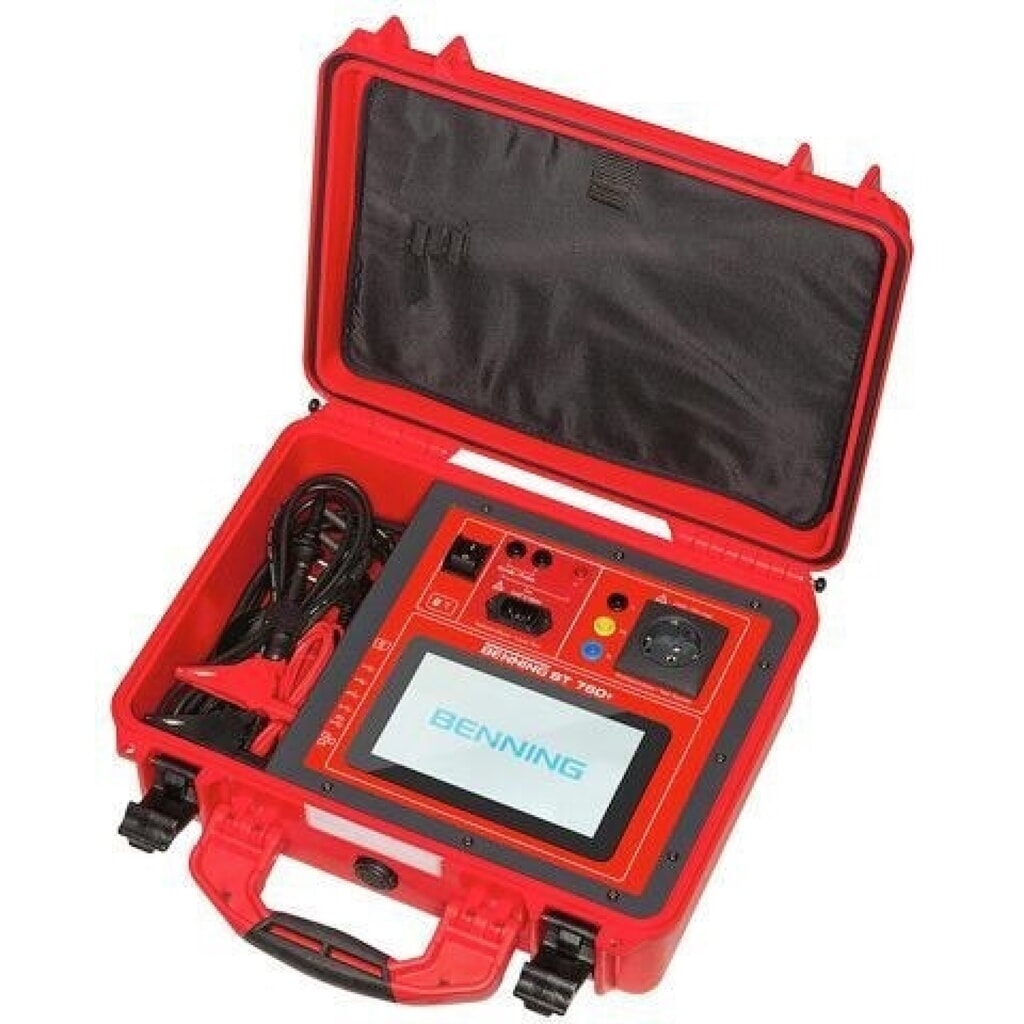

- zur Prüfung gemäß VDE 0701-0702, VDE 0751-1 (Medizin-Geräte) und VDE 0544-4 (DIN EN 60974-4) (Schweißgeräte) Anwendung: zur Prüfung elektrischer Geräte/ Arbeitsmitteln gemäß DIN VDE 0701-702, DGUV Vorschrift 3, inkl. mobiler FI-Schutzschalter PRCD´s, Schweißgeräten gemäß VDE 0544-4, DIN EN 60974-4 und medizinisch-elektrischer Geräte gemäß DIN VDE 0751-1, DIN EN 62353, wie z. B. Krankenhaus-/ Pflegebetten
- großes 7-Zoll-Touchscreen für Gesten, Softkey-Tastatur (QWERTZ), graphische Felder beschreiben die vordefinierten Funktionen
- automatischer und manueller Prüfablauf mit gut/schlecht Anzeige, Messwertspeicher
4 Arbeitstage
- elektronisch
- mit zuschaltbarer Last zur Auslösung von FI
- Unterdrückung von induktiver und kapazitiver Blindspannungen und zum Entladen von Kondensatoren
4 Arbeitstage
- berührungslos arbeitend
- Phasenprüfer 1-polig mit roter LED-Prüfspitze und Summerfrequenz steigend
- Phasenprüfung an Steckdosen, Abzweigdosen, Schaltern, Leitungen und Lampen, usw
4 Arbeitstage
- Anzeige optisch, von Gleich- und Wechselspannungen 8 LEDs
- Phasensuche gegen den Schutzleiter
- Spannungsversorgung erfolgt über das Messobjekt
5 Arbeitstage
- beleuchtete 4-stellig LCD-Anzeige (6.000 Punkte)
- präzises messen von kleinen AC/DC-Strömen mit höchster Auflösung von 0,1 mA
- ideal zur Fehlersuche in elektrischen Anlagen, Steuerungen, Geräten und KFZ-Elektrik
5 Arbeitstage
- beleuchtete 4-stellige digitale LCD-Anzeige (6000 Punkte)
- für den professionellen Einsatz in der Industrie, im Service und Handwerk
- Durchgangsprüfung
4 Arbeitstage

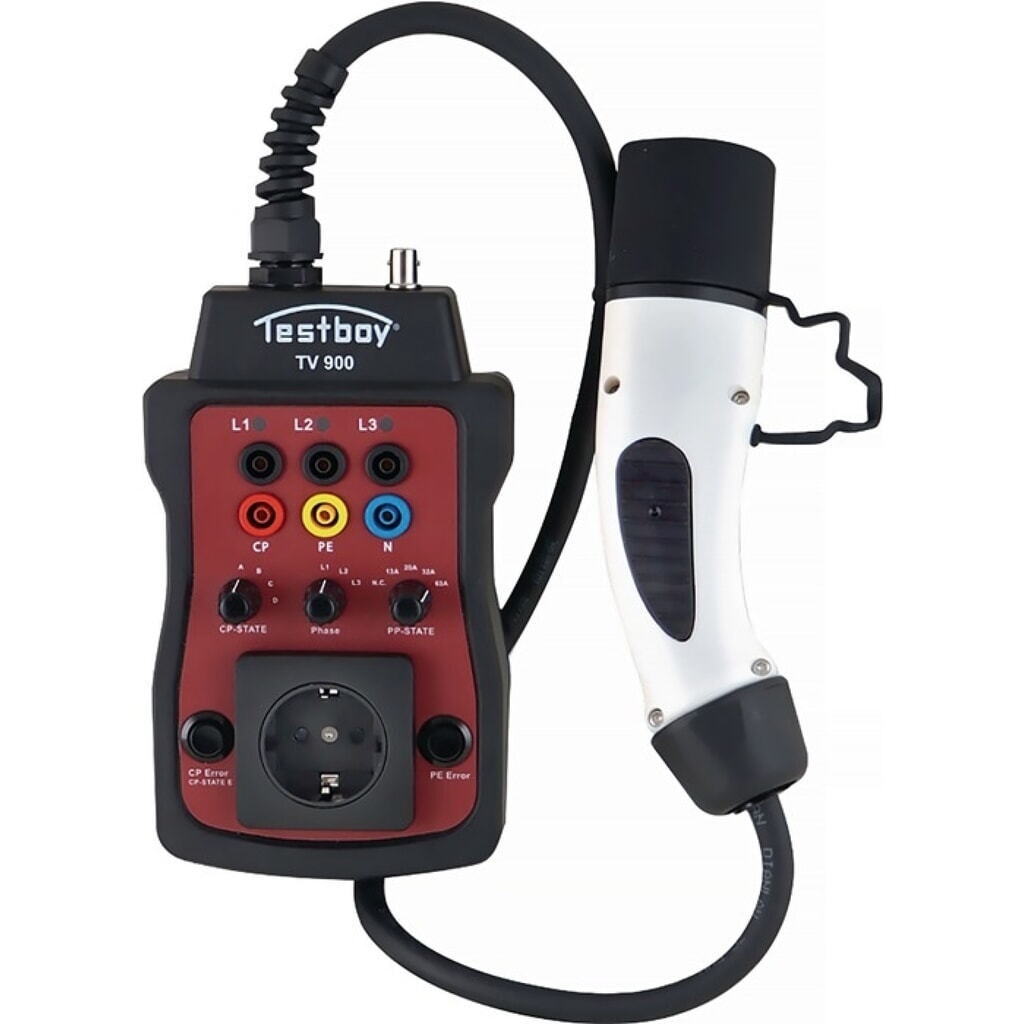

- zur Prüfung von in Europa genormten Typ-2 Ladesäulen
- der TV 900 übernimmt die Kommunikation mit der Ladesäule und simuliert ein angeschlossenes Elektrofahrzeug
- über die 4 mm Bananenbuchse lässt sich ein Installationstester oder ein Multimeter (gehören nicht zum Lieferumfang) anschließen
4 Arbeitstage
- mit beleuchteter 4-stelliger LCD-Anzeige (6000 Punkte)
- Mikroamperemessbereiche (400,0 µA DC/ 4000 µA DC)
- Durchgangsprüfung über rote LED und Summer
5 Arbeitstage
- Gleich- und Wechselspannung bis 600 V
- Gleich- und Wechselstrom bis 10 A
- Anwendungsfehler ausgeschlossen durch automatischen Messbereichschutz
5 Arbeitstage
- Für 6-24 Volt, Massive Messing-Ausführung, Mit Kabel und Krokodilklemme
4 Arbeitstage
- Für 6-48 V, Einsatz: Kfz, Nfz, LEDs zeigen die Spannung in den Bereichen 12, 24, 48 V sowie die Polarität an, Mit integrierter Durchstecheinheit für den Einsatz an schwer zugänglichen Stellen, TÜV und GS geprüft, IEC/EN 61010-1 (DIN VDE 0411), Maße: 145 x 25 x 16 mm, Schutzart IP40, Schutzklasse III
4 Arbeitstage
- 8 LED Anzeigen, Gleich- und Wechselspannungsmessung, Anzeige 6 / 12 / 24 / 50 / 120 / 230 / 400 V AC/DC, Frequenzbereich 0 - 500 Hz, Schutzart IP65, staubdicht, strahlwasssergeschützt, Ausführung nach DIN ISO 0680
4 Arbeitstage

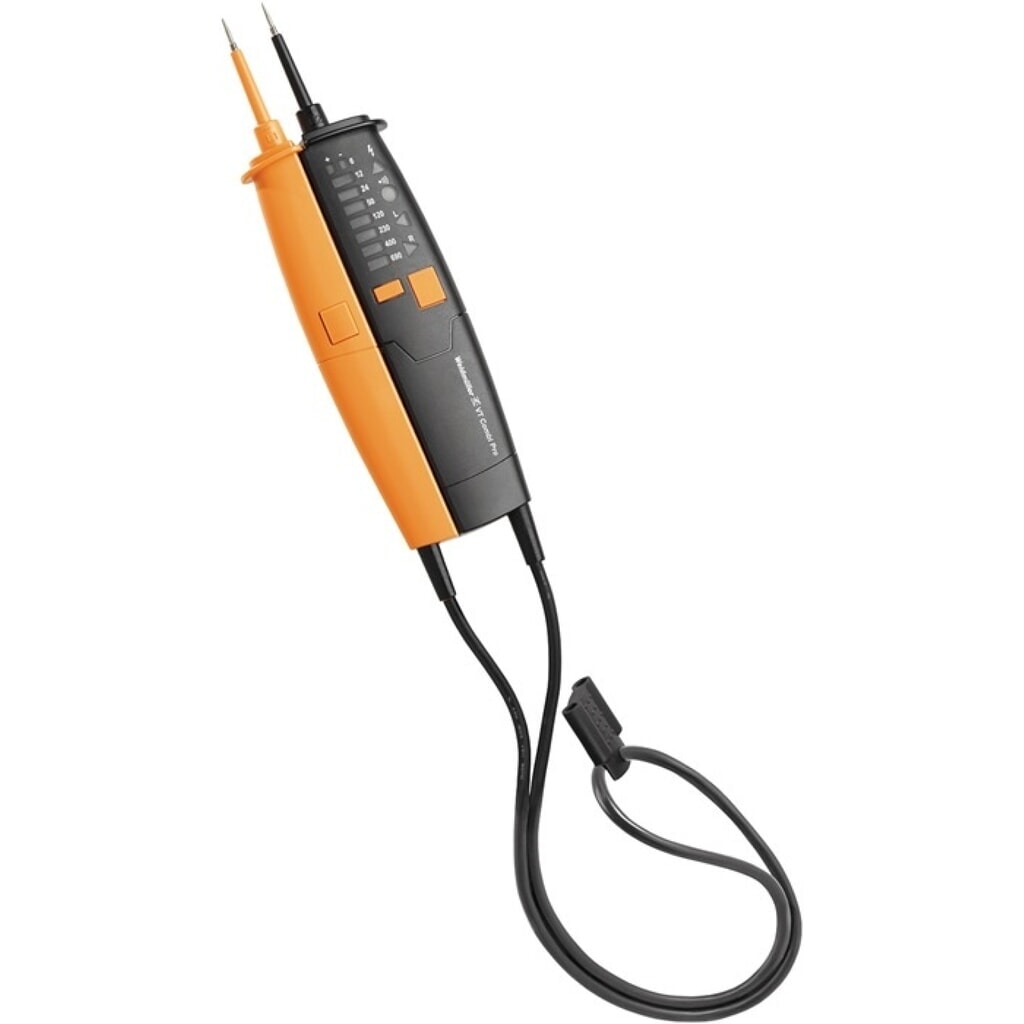

- Spannung von 12 V - 1000 V AC/ DC (LED), Anzeigestufen: 12, 24, 50, 120, 230, 400, 690, 1000 V AC/ DC, Akustische und optische Durchgangsprüfung bis 100 kΩ (Summer/ gelbe LED), Drehfeldrichtungs- (grüne LED), Phasenprüfung (rote LED), Polaritätsprüfung (LED), Direktanzeige ohne Drucktasterbetätigung (hochohmige Prüfung), Lastzuschaltung über Drucktaster (niederohmige Prüfung), Bewusste Auslösung des FI-Schutzschalters , Berührungsloser Phasenprüfer/Kabelbruchdetektor (gelbe LED blinkend), Vibrationsalarm im Prüfgriff, Zuschaltbare Messstellenbeleuchtung, Schutzart IP65, staubdicht, strahlwasssergeschützt, Robuste Gehäuseausführung mit gummierter Grifffläche, Geprüft und zugelassen nach DIN EN 61243-3, VDE 0682-401:2015, Überspannungskategorie CAT IV 600 V, CAT III 1000 V, Inkl. 2x 1,5 V Micro-Batterien (LR03/ AAA) (Spannungsanzeige ab 50 V auch bei leeren Batterien!)
4 Arbeitstage
- Integrierte Glimmlampe und Reihenwiderstand für Netze bis max. 250 Volt, Schwarz brünierte Spitze, Roter Kunststoff-Mantel, Abrutschschutz am Griff, Kunststoffclip zur Befestigung, Dreieckloch im Griff zum Aufhängen, Ausführung nach DIN 0680-6:1977-04
4 Arbeitstage
So finden Sie die passenden Messgeräte
Ob zum Aufspüren von Kabelbrüchen, zur Spannungsprüfung von Leitungen und Elektrogeräten oder zur Stromstärkenprüfung: Industrielle Messgeräte sind fester Bestandteil des Elektronikerwerkzeugs. Die hochwertigen Geräte aus unserem Sortiment sind geeicht, entsprechen den jeweils geltenden Normen und gewährleisten so zuverlässige Prüfergebnisse und sicheres Arbeiten an stromführenden Leitungen und Anlagen.
Auswahl nach Messkategorie
Bei der Arbeit an stromführenden Geräten, Leitungen und Anlagen hat der Arbeitsschutz allerhöchste Priorität. Bevor Sie ein Mess- oder Prüfgerät für bestimmte Messvorhaben auswählen, sollten Sie daher sicherstellen, dass das Produkt mit der passenden Messkategorie ausgezeichnet ist. Diese gibt jeweils an, für welche Messungen das Gerät sicher angewendet werden kann. Nach EN 61010-1 werden dabei vier Messkategorien unterschieden:
- CAT I: für Messungen an Stromkreisen, die nicht direkt mit dem Netz verbunden sind (z. B. geschützte Elektronikvorrichtungen, an denen keine hohen Spannungen entstehen können, Elektronik)
- CAT II: zum Messen von einphasigen Lasten, d. h. Stromkreise, die direkt mit dem Niederspannungsnetz verbunden sind (z. B. elektronische Haushalts- oder Kleingeräte, die in die Steckdose eingesteckt werden)
- CAT III: für Messungen in der Gebäudeinstallation (z. B. Steckdosen, Schalter, Verteiler, Verkabelung)
- CAT IV: für Messungen an der Quelle der Niederspannungsinstallation (z. B. am Zähler oder Hauptanschluss, an primären Überstromschutzgeräten)
Bitte beachten Sie: Zusätzlich zur Messkategorie wird in den jeweiligen Produktinformationen zu unseren Messgeräten der Bereich der Arbeitsspannung (Nennspannung gegen Erde) angegeben.
Spannungs- und Durchgangsprüfung
Eine der wichtigsten Prüfungen im Bereich der Elektrotechnik und Elektronik ist die auf Spannungsfreiheit vor jedem Arbeitsschritt. Hierfür bieten unsere Spannungs- und Durchgangsprüfer praktische Funktionen: Mit Ihnen prüfen Sie je nach Ausführung und Modell elektrische Leitungen auf Kabelbrüche oder auf Spannungsführung sowie die Phasen von Wechsel- und Drehstromnetzen:
| Messgeräte zur Spannungs- und Durchgangsprüfung | Eigenschaften und Funktionen (modellabhängig) |
|---|---|
Phasen- und Spannungsprüfer
|
|
Durchgangsprüfer mit Spannungsprüfungsfunktion
|
|
Leitungssucher
|
|
Prüfen von stromführenden Leitungen
Ist das Messen der Stromstärke nicht möglich, weil der Stromkreis nicht unterbrochen bzw. aufgetrennt werden kann (z. B. bei Messungen an einer laufenden Maschine oder Anlage), muss die Stromstärke indirekt gemessen werden. Das erledigen Sie mit den bei uns erhältlichen Strommesszangen. Die Geräte verfügen über folgende Eigenschaften:
- zum Erkennen von Kabelbrüchen und defekten Isolationen oder Isolationsfehlern geeignet
- auch Messungen von Einschaltströmen (Peakströme) möglich
- je nach Modell für unterschiedliche Messkategorien, Messbereiche und Messbereichsauflösungen verfügbar
- Modelle mit zusätzlichen Features wie Logging- und Speicherfunktion sowie Bluetooth-Schnittstelle zur Datenübertragung erhältlich
Universelle Prüfarbeiten
Zum Prüfen von elektrischen Anlagen oder Geräten kommen Multimeter und Gerätetester zum Einsatz:
Multimeter
Multimeter messen Spannung, Strom und Widerstände in sowohl Wechsel- als auch Gleichstromkreisen. Unsere digitalen Multimeter sind dazu bereits mit einem Durchgangsprüfer ausgestattet, sodass ein separates Durchgangsprüfgerät sowie eine Strommesszange überflüssig sind. Die Multimeter bei Jungheinrich PROFISHOP sind für unterschiedliche Messkategorien (CAT), sowie für verschiedene Messbereiche erhältlich. Zusätzlich verfügen die Messgeräte über folgende Ausstattungsmerkmale:
- LCD-Anzeige
- automatische Abschaltung
- Modelle mit Zusatzfunktionen wie Temperaturmessung, automatische AC/DC-Spannungserkennung, Data-Hold-Funktion zum Speichern des zuletzt gemessenen Wertes
Gerätetester
Müssen Sicherheits- und Funktionsprüfungen an elektrischen Geräten oder Anlagen durchgeführt werden, sind dazu Gerätetester erforderlich, die die entsprechenden Prüfnormen erfüllen. Bei Jungheinrich PROFISHOP finden Sie Gerätetester, die für folgende Anwendungsbereiche geeignet sind:
- Prüfen von Geräten im Medizinbereich (DIN VDE 0701, DIN VDE 0702 und DIN VDE 0751)
- Prüfen von Anlagen nach deren Errichten und zu deren Wiederholungsprüfungen (DIN VDE 0701 und DIN VDE 0702)
