- Aus glasverstärktem Kunststoff (GFK)
- Universell einsetzbar für 60-/200-Liter-Fässer
- Hohe chemische Beständigkeit
35 Arbeitstage
- Palettenauffangwanne zum Aufstellen von Flüssigkeitsbehältern
- Stabile Kunststoffkonstruktion aus extrudiertem Plattenmaterial
- Inklusive Stellebene für Palettenregale
31 Arbeitstage
- Universell einsetzbar, z.B. Altöl, Laugen und Säuren
- Aus korrosionsbeständigem, glasfaserverstärktem Kunststoff (GFK)
- Allgemeine bauaufsichtliche Zulassung Z-40.12-227 des DIBt Berlin
35 Arbeitstage
- Langlebiges, vinylbeschichtetes Material
- Hochfrequenzgeschweißte, gut sichtbare Fahrstreifen
- Herausnehmbare Schaumstoffeinsätzen zum Unterstützen der Seitenwände
93 Arbeitstage
- Zur Lagerung von aggressiven Medien. Einhängewannen werden auf die Trägerprofile von Regalsystemen aufgelegt, um diese wirtschaftlich und schnell gesetzeskonform umzurüsten.
- Eigenschaften: Konstruktion aus 3 mm Stahlblech
- PE-Kunststoffeinsatz
35 Arbeitstage
- Mit Hilfe von Regalwannen können auch bestehende Regalsysteme wirtschaftlich und schnell gesetzeskonform umgerüstet werden
- Eigenschaften: Konstruktion aus 3 mm Stahlblech
- PE-Kunststoffeinsatz
33 Arbeitstage
- Aus 100 % robustem Polyethylen (PE)
- Beständig gegen Chemikalien
- DIBt-Zulassung
10 Arbeitstage
- Gitterrost für eine MODUL Auffangwanne mit Auflage
- Tragfähigkeit von 1000 kg/m2
- Für Langlebigkeit und robuste Einsätze, verzinkt
9 Arbeitstage
- Transportbehälter für Faltwanne aus PVC
- Für Faltwannen mit einer Aufnahmekapazität von 3.750 bis 9.750 l
- Aus 100 % Polyethylen (PE)
10 Arbeitstage
- Zum einfachen Be- und Entladen von Fasswannen
- Aus 100 % robustem Polyethylen (PE)
- Beständig gegen Chemikalien
10 Arbeitstage
- Zum einfachen Be- und Entladen von Flach-Auffangwannen
- Aus 100 % robustem Polyethylen (PE)
- Beständig gegen Chemikalien
10 Arbeitstage
- Einlege-Schutzplane für Faltwanne aus PVC
- Erhöht die Lebensdauer bei intensiver Beanspruchung
- Einfach austauschbar
10 Arbeitstage
- Reißfester Spanngurt zur Fixierung von Fässern
- Zuverlässige Befestigung an Auffangwanne
- Für Fässer unterschiedlicher Größe erhältlich
9 Arbeitstage
- Unterlegmatte für Faltwanne aus PVC
- Aus robustem, schwarzem PVC gefertigt
- Erhöht die Lebensdauer bei intensiver Beladung und Befahrung
10 Arbeitstage
- Repair Kit für QuickBerm®-Faltwannen
- Repariert kleine Löcher, Scheuerstellen oder Risse
- Optional für Vinyl- oder Gewebe-Reparatureinsätze
93 Arbeitstage
- Fahrsatz für MODUL Auffangwanne mit Schiebegriff
- Bauhöhe von 125 mm
- 2 Lenkrollen und 2 Bockrollen aus Polyamid
9 Arbeitstage
- Zubehör für Justrite® PE-Flachwanne
- Zum Kreieren durchgängiger Sammelbehälter
- Hochwertig verarbeitet
7 Arbeitstage
- 2 Stahlkufen für Auffangwanne Modul MAW
- Zum sicheren Einstellen der Wanne im Palettenregal
- Für die Lagerung entzündbarer und gewässergefährdender Flüssigkeiten geeignet
9 Arbeitstage
- Für Kleingebinde
- Im 25 mm-Raster verstellbar
- Tragkraft 60 kg (verteilte Last)
6 Arbeitstage
- Auffahrecken für niedrige Flachwannen, aus verzinktem Stahl
- Kompakte Eckstücke für die Rampe
14 Arbeitstage
- Auffahrrampe zum Be- und Entladen der CEMO Fassauffangwanne 270/8
- Aus robustem, hochbeständigem Polyethylen (PE) gefertigt
- Tragfähigkeit: 300 kg
20 Arbeitstage
- Auffahrrampen für niedrige Flachwannen, aus verzinktem Stahl
- Schmale und platzsparende Laderampen in unterschiedlichen Breiten
14 Arbeitstage
- Verladeschienen aus Stahl
- Korrosionsschutz durch Verzinkung
- 250 kg Tragkraft bei 14,5 kg Eigengewicht
20 Arbeitstage
- Stahl-Randleiste für ein CEMO Stahl-Gitterrost
- Hält Ladung sicher fest
- Korrosionsbeständig und langlebig konstruiert
20 Arbeitstage
Auffangwannen für Gefahrstoffe: So finden Sie das richtige Modell
In unserem Kaufratgeber informieren wir Sie, welche Größe und Beschaffenheit Auffangwannen aufweisen müssen, damit Gefahrstoffe gesetzeskonform gelagert werden können. So kaufen Sie die passende Auffangwanne für Ihren Einsatzzweck.
1. Was sind Auffangwannen?
Eine Gefahrstoff-Auffangwanne ermöglicht es Ihnen, wassergefährdende und entzündliche Stoffe auf rechtskonforme Art zu lagern und abzufüllen. Im Fall einer Leckage fangen die Auffangwannen gefährliche Flüssigkeiten zuverlässig auf und verhindern, dass diese in den Boden oder das Grundwasser gelangen. Je nach Größe und Gefahrstoff lagern Sie in oder auf den Auffangwannen Fässer, Tankcontainer oder Kleingebinde. Auffangwannen sind aus verschiedenen Materialien erhältlich und damit für eine große Bandbreite von Gefahrstoffen anwendbar:

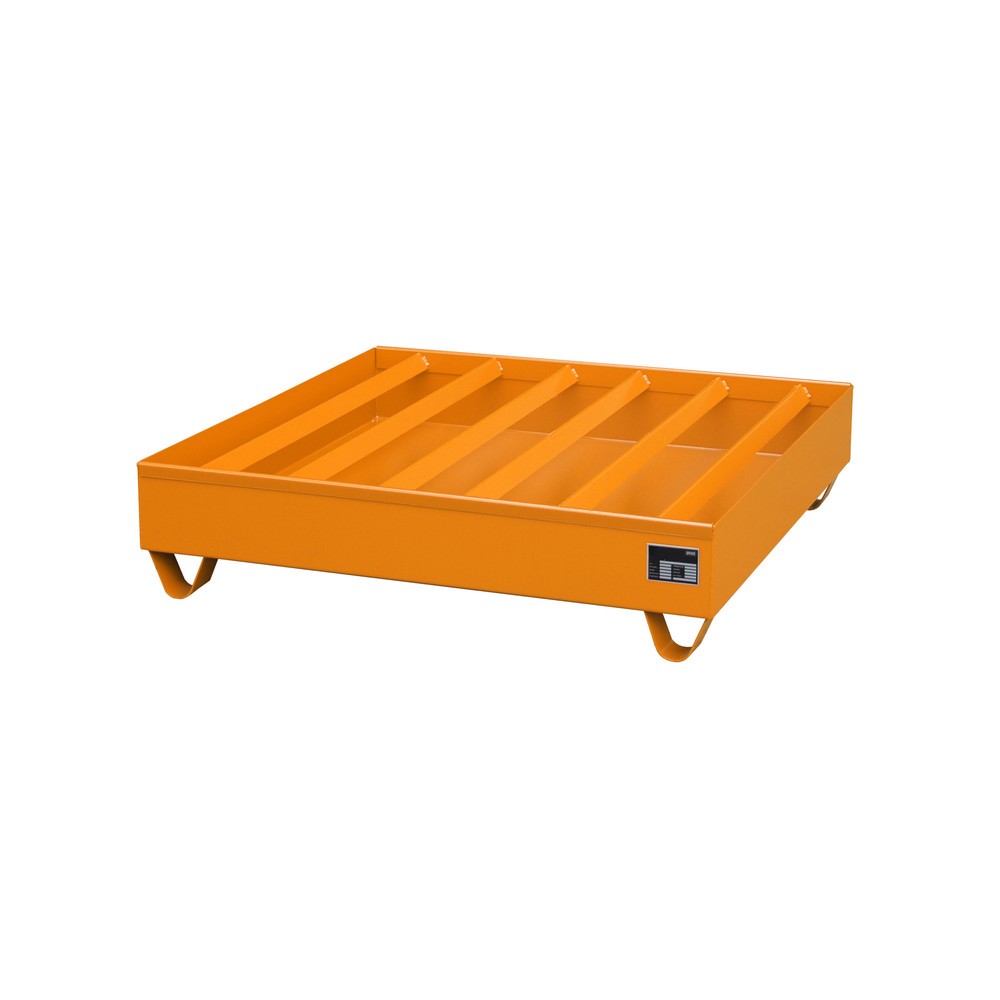

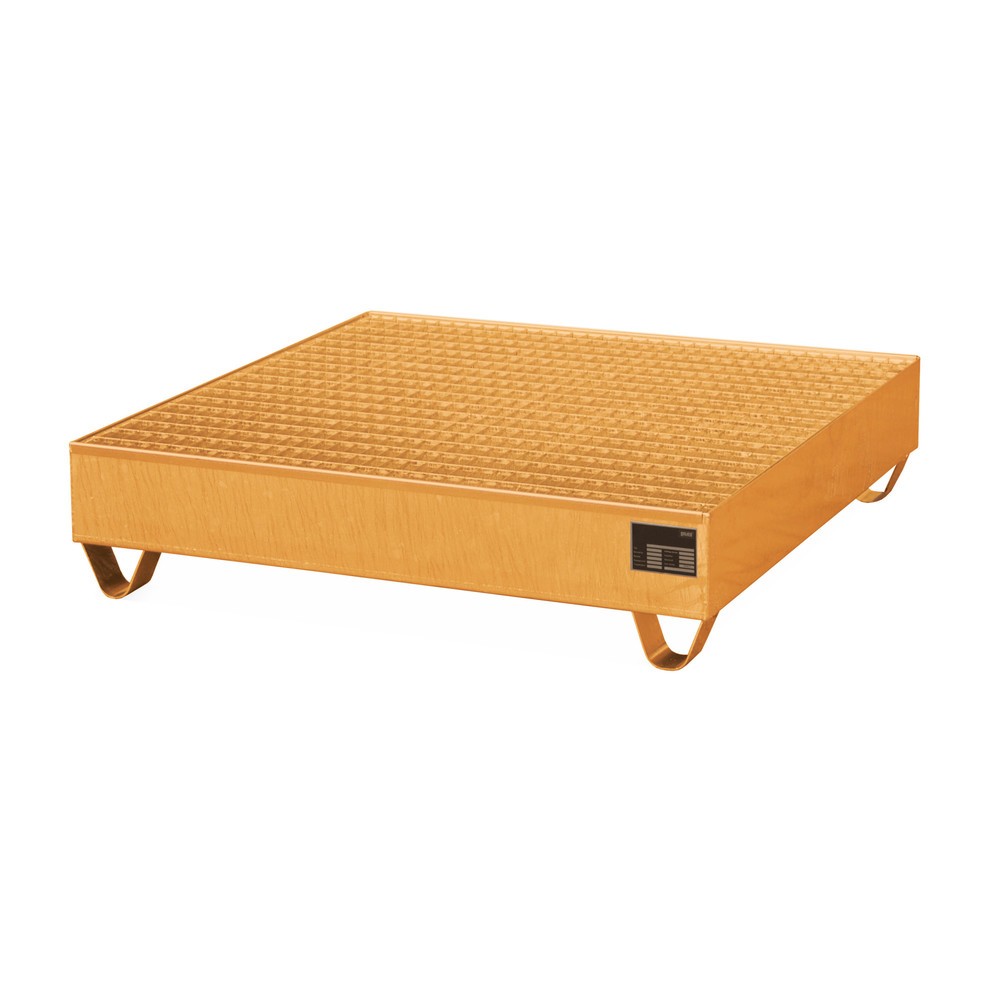

- Mit verzinkten oder pulverbeschichteten Stahl-Auffangwannen lassen sich zuverlässig Farben, Lacke sowie Öle lagern.
- Kunststoff-Ausführungen oder GFK-Wannen (glasfaserverstärkter Kunststoff) eignen sich dazu, Säuren oder Laugen sicher zu verwahren.
- In Auffangwannen aus Edelstahl sind Säuren, Nitrolösungen oder Desinfektionsmittel zuverlässig aufgehoben.
Die Auffangwannen sind in verschiedenen Größen und Ausführungen erhältlich und zum Beispiel auch mit Einfahrtaschen für den Transport mit Flurförderzeugen erhältlich.
2. Wann sind Auffangwannen vorgeschrieben?
Gemäß § 62 Wasserhaushaltsgesetz (WHG), den Technischen Regeln für Gefahrstoffe (TRGS 510) sowie der Verordnung über Anlagen zum Umgang mit wassergefährdenden Stoffen (AwSV) sind Unternehmen, in denen mit gefährlichen Substanzen gearbeitet wird, gesetzlich dazu verpflichtet, sogenannte „Auffangräume“ zu schaffen bzw. einzusetzen. Diese technischen Barrieren sollen verhindern, dass Gefahrstoffe in die Umwelt austreten und dort Schaden anrichten können – auch bei einem eventuellen Löschwasser-Einsatz.
Dazu werden Gefahrstoffe in Wassergefährdungsklassen (WGK) eingeordnet. Auffangwannen sind für wassergefährdende Stoffe aller WGK verpflichtend. Ist für einen bestimmten Gefahrstoff keine Einstufung vorhanden, ist eine Gefährdungsbeurteilung bzw. Selbsteinschätzung nötig. Die Wassergefährdungsklassen im Überblick:
| Wasserge-fährdungs-klasse (WGK) | Gefahrenpotenzial | Gefahrenstoffe Beispiele | Gefahrstoffverordnung (GefStoffV)* |
|---|---|---|---|
| WGK 1 | schwach wassergefährdend |
|
|
| WGK 2 | wassergefährdend |
|
|
| WGK 3 | stark wassergefährdend |
|
|
* hochentzündlich (Flammpunkt (FP) < 0 °C; Siedepunkt (SP) < 35 °C), leichtentzündlich (FP > 21 °C; SP > 35 °C), entzündlich (FP 21–55 °C; SP 36–59 °C), Flüssigkeit mit FP > 55 °C, nicht brennbar (FP > 100 °C)
Auffangwannen unterliegen zusätzlich einer Prüfpflicht. Wie diese gesetzlich ausgestaltet ist und im Betrieb umgesetzt werden kann, haben wir für Sie in unserem Ratgeber „Wasserrechtsgesetz-Umgang mit wassergefährdenden Stoffen“ zusammengefasst.
3. Was bedeutet StawaR und DIBt bei Auffangwannen?
Die StawaR und die DIBt sind wesentliche Richtlinien und für Hersteller wie für Betreibende von Auffangwannen aus Stahl verbindlich:
- Die StawaR (= Stahlwannenrichtlinie) ist Bestandteil der Bauregelliste des Deutschen Instituts für Bautechnik (DIBt) und vereint alle technischen Anforderungen an Auffangwannen aus Stahl und Edelstahl mit einem Auffangvolumen bis 1000 Liter. Die Richtlinie gibt unter anderem vor, dass Auffangwannen flüssigkeitsdicht und beständig gegen den Gefahrstoff sein müssen, für den sie zum Einsatz kommen. Herstellende Betriebe von Stahl-Auffangwannen sind der StawaR verpflichtet und müssen der Richtlinie entsprechende Auffangwannen mit einem Übereinstimmungszeichen (Ü-Zeichen) auszeichnen. Verpflichtend ist die StawaR außerdem für Herstellende von Anlagen, in denen wassergefährdende Stoffe zum Einsatz kommen sowie für Anwendende der Wannen.
- Für Auffangwannen mit einem Fassungsvermögen von mehr als 1000 Litern gilt die StawaR nicht mehr direkt, sondern ist eine bauaufsichtliche Zulassung durch Das Deutsche Institut für Bautechnik (DIBt) nötig. In der Praxis hat sich gezeigt, dass auch Auffangwannen dieser Größe die Vorgaben aus der StawaR erfüllen sollten, um das Ü-Zeichen zu erhalten und die DIBt-Prüfung zu bestehen.
Die Zulassung für eine Auffangwanne erkennen Sie an dem am Behälter angebrachten Übereinstimmungssymbol, dem Ü-Zeichen. Dieses wird bei Kunststoffwannen direkt vom DIBt vergeben und bei Stahlwannen bis 1000 l Fassungsvermögen durch die StawaR geregelt.
4. Wie groß müssen Auffangwannen sein?
Auffangwannen müssen gemäß AwSV gewährleisten, mit ihrem Rückhaltevolumen mindestens 10 % der kompletten Lagerkapazität oder die Menge des größten verwahrten Behälters sicher aufnehmen zu können. In Wasserschutzgebieten müssen die Rückhaltevorrichtungen sogar 100 % des Gesamtvolumens der Lageranlage auffangen können. Dementsprechend sollten Sie darauf achten, dass Ihre Auffangwanne für das höchste Volumen-Maß der Lagerbehälter ausgelegt ist.
Gleichzeitig sollte die Höhe der Wanne nicht mehr als 500 mm betragen, damit eine ausreichende Belüftung gewährleistet bleibt. Das ist besonders bei entzündlichen Gefahrstoffen notwendig. Eine zusätzliche, technische Belüftung kann hier sinnvoll sein.
So berechnen Sie die korrekte Größe für Auffangwannen:
| Beispiel Lagermenge | Berechnung | nötige Größe der Auffangwanne |
|---|---|---|
| 6 Fässer à 60 l |
10 % des Gesamtvolumens = 36 l, aber das größte Gebinde hat 60 l Volumen |
Die zu verwendende Auffangwanne muss mindestens 60 l zurückhalten können. |
| ein Fass mit 60 l und eines mit 80 l |
Menge des größten Behälters = 80 l |
Die zu verwendende Auffangwanne muss mindestens 80 l zurückhalten können. |
| 6 Fässer à 60 l in einem Wasserschutzgebiet |
100 % des Gesamtvolumens = 360 l |
Die zu verwendende Auffangwanne muss mindestens 360 l zurückhalten können. |
Bei Jungheinrich PROFISHOP kaufen Sie Auffangwannen in verschiedenen Größen. Damit stellen Sie sicher, dass Sie sowohl für Kleingebinde als auch Fässer und Intermediate Bulk Container (IBC) eine Gefahrstoffwanne mit passendem Auffangvolumen kaufen.
5. Das richtige Material: Welche Auffangwannen eignen sich für welche Gefahrstoffe?
Das Material, aus dem eine Chemikalien-Auffangwanne hergestellt ist, muss grundlegend gegen den darin aufzubewahrenden Stoff beständig sein. Als Faustregel gilt: Aus dem Material des Gebindes, in dem gefährliche Stoffe angeliefert oder gelagert werden, sollte auch die Auffangwanne bestehen.
| Material | Stahl (verzinkt und beschichtet) | Edelstahl | Kunststoff | GFK (glasfaserverstärkter Kunststoff) |
|---|---|---|---|---|
| Eigenschaften |
|
|
|
|
| geeignet für |
|
|
|
|
| chemisch beständig | × | × | × | × |
| korrosionsfest | × (wenn beschichtet) |
× | × | × |
| direkte Bodenlagerung möglich | nur bedingt (Kontaktkorrosion bei direktem Bodenkontakt möglich) |
nur bedingt (Kontaktkorrosion bei direktem Bodenkontakt möglich) |
× | × |
| UV-beständig | × | × | × | × |
| leitfähig | × | × (mit einem Potenzialausgleichskabel für Ex-Zonen optimierbar) |
× | × |
| prüfpflichtig | × (gemäß StawaR) |
× (gemäß StawaR) |
× | × |
| Brandverhalten gemäß DIN 4102-1 | nicht brennbar (A1) |
nicht brennbar (A1) |
normal entflammbar (B2) |
schwer entflammbar (B1) |
6. Auffangwannen für jeden Einsatzzweck
Je nach Einsatzzweck und Lagerort müssen Auffangwannen unterschiedliche Anforderungen erfüllen. Damit Sie die für Ihren Bedarf geeignete Auffangwanne kaufen, finden Sie bei Jungheinrich PROFISHOP eine große Auswahl an geprüften und zertifizierten Modellen mit oder ohne Gitterrost:
| Ausstattungsvariante | Details |
|---|---|
Kleingebindewannen
|
Die kompakten Auffangwannen lassen sich zur zuverlässigen Lagerung von Gefahrstoffen in Kleingebinden nutzen. Sie sind transportabel und können als Auslaufschutz auf Arbeitstischen oder in Sicherheitsschränken verwendet werden. |
Auffangwanne mit Einfahrtaschen
|
Diese Auffangwannen transportieren Sie mit einem Hochhubwagen oder Hubwagen. Die Gabelzinken werden dazu in die Taschen eingefahren. Wahlweise sind die Auffangwannen auch speziell für IBC/KTC-Container und mit Gitterost verfügbar. |
Auffangwanne mit Fußkonstruktion
|
Bei diesen Modellen unterfahren Sie mit dem Flurförderzeug den gesamten Wannen-Korpus und verfahren so die gelagerten Gefahrenstoffe. |
Mobile Auffangwanne
|
Mittels eines Fahrbügels schieben oder ziehen Sie die Wannen. Durch bewegliche Lenkrollen bleiben diese manövrierbar. Für einen festen Stand können Sie die Fässer zusätzlich mit einem Spanngurt für fahrbare Auffangwannen sichern. |
Großvolumen-Auffangwanne
|

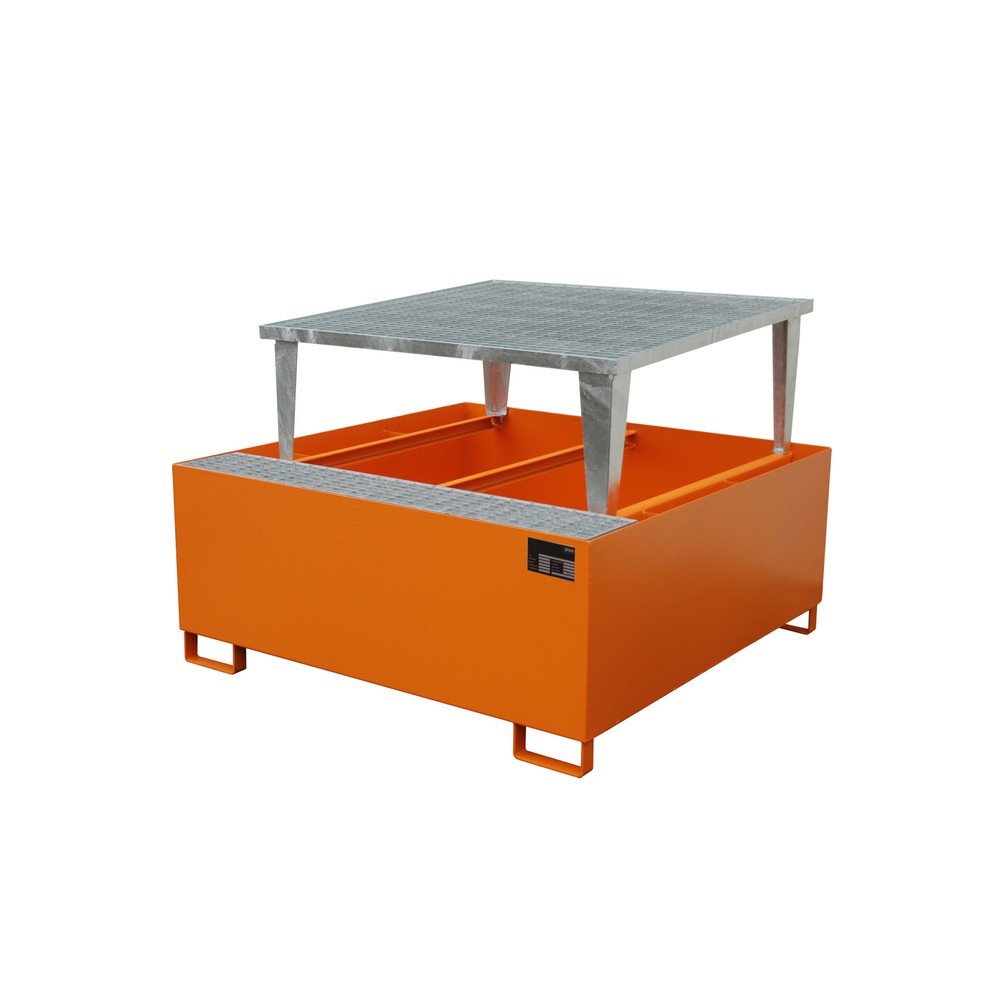

Mithilfe einer Großvolumen-Auffangwanne lassen sich Fässer oder IBC-Container sicher lagern. Die Form dieser Modelle richtet sich dabei nach den zu lagernden Gefahrstoffbehältern. |
Einhänge-Auffangwanne
|
Diese Auffangwannen lassen sich in ein Paletten-Regal integrieren: Dazu müssen sie lediglich in den Regalrahmen eingeklickt werden. |
Paletten-Auffangwanne
|
Mit Paletten-Auffangwannen lagern und transportieren Sie Gefahrgut auf EU-Norm-Paletten nach Vorschrift. |
Umhausungen
|
Mit praktischen Umhausungen lässt sich eine Auffangwanne ummanteln. Auf diese Weise sind die Gefahrstoffe und der Sammelbehälter vor äußeren Einflüssen geschützt. Mit den Ausführungen ist eine Gefahrstofflagerung in Innen- und (überdachten) Außenbereichen möglich. |
Abfüllstation
|
Auf den stabilen Gestellen lassen sich bis zu zwei Fässer liegend lagern. Über passende Ablasshähne füllen Sie Gefahrstoffe sauber und sicher ab. Die Abfüllanlagen sind auch als Abfüllbock für 60-l-Gebinde erhältlich. |
Bodenschutzwannen
|
Unsere Bodenschutz-Auffangwannen lassen sich dank ihrer Modulbauweise flexibel miteinander verbinden und erweitern. Die herausnehmbaren Gitterroste sind hochbelastbar. Ergänzend führen wir umfangreiches Zubehör wie Auffahrrampen für Bodenschutzwannen. |
7. FAQ zu Auffangwannen
Zur vorschriftsmäßigen Lagerung von Gefahrstoffen in Auffangwannen aus Stahl und Edelstahl mit einem Auffangvolumen bis 1000 Liter dürfen grundsätzlich nur solche Auffangwannen verwendet werden, die gemäß StawaR (= Stahlwannenrichtlinie) hergestellt und mit einem Übereinstimmungszeichen (Ü-Zeichen) versehen sind. Zusätzlich bestehen diese Pflichten:
- Die Auffangwannen dürfen nur bestimmungsgemäß genutzt werden.
- Der Lagerraum, in dem Auffangwannen eingesetzt werden, muss für die Lagerung der Gefahrstoffe geeignet sein. Hier ist auf eine ausreichende Belüftung, ggf. Ex-Schutz sowie die Einhaltung der baulichen Brandschutzmaßnahmen geachtet werden.
- Der Rand von Auffangwannen darf nicht höher als 500 mm betragen, damit eine ausreichende Belüftung gewährleistet ist. Für Fälle, in denen das nicht möglich ist, muss eine technische Entlüftung nachgerüstet werden.
- Die Auffangwannen müssen stets frei von Verschmutzungen, Wasser und anderen Verunreinigungen gehalten werden.
- Auffangwannen aus Stahl und Edelstahl unterliegen gemäß StawaR einer regelmäßigen Prüf- und Kontrollpflicht (mindestens einmal wöchentliche Sichtkontrolle, Zustandsprüfung alle zwei Jahre). Das Prüfergebnis muss dokumentiert und auf Verlangen der zuständigen Behörde vorgelegt werden.
- Bei Schäden am Oberflächenschutz durch Korrosion sind diese umgehend zu beheben. Bei größeren Schäden sollten die Wannen sofort ausgetauscht werden.
- Auffangwannen aller Materialien sollten regelmäßig gereinigt werden.
- Gefahrstoffe aus den Wannen sollten mit geeigneten Bindemitteln und entsprechender Schutzkleidung entsorgt werden.
Auffangwannen müssen gemäß AwSV gewährleisten, mit ihrem Rückhaltevolumen mindestens 10 % der kompletten Lagerkapazität oder die Menge des größten verwahrten Behälters sicher aufzunehmen. In Wasserschutzgebieten müssen die Rückhaltevorrichtungen sogar 100 % des Gesamtvolumens der Lageranlage auffangen können.
Gemäß TRGS 510 dürfen nur bestimmte Gefahrstoffe zusammen gelagert werden. In der TRGS 510 „Lagerung von Gefahrstoffen in ortsbeweglichen Behältern“ entnehmen Sie, für welche Gefahrstoffe dies möglich ist.
Auffangwannen dürfen nur dann in Außenbereichen genutzt werden, wenn diese überdacht und zuverlässig vor Regen geschützt sind. Das ist in Auffangwannen mit Umhausungen und in überdachten Gefahrstoffdepots möglich.
