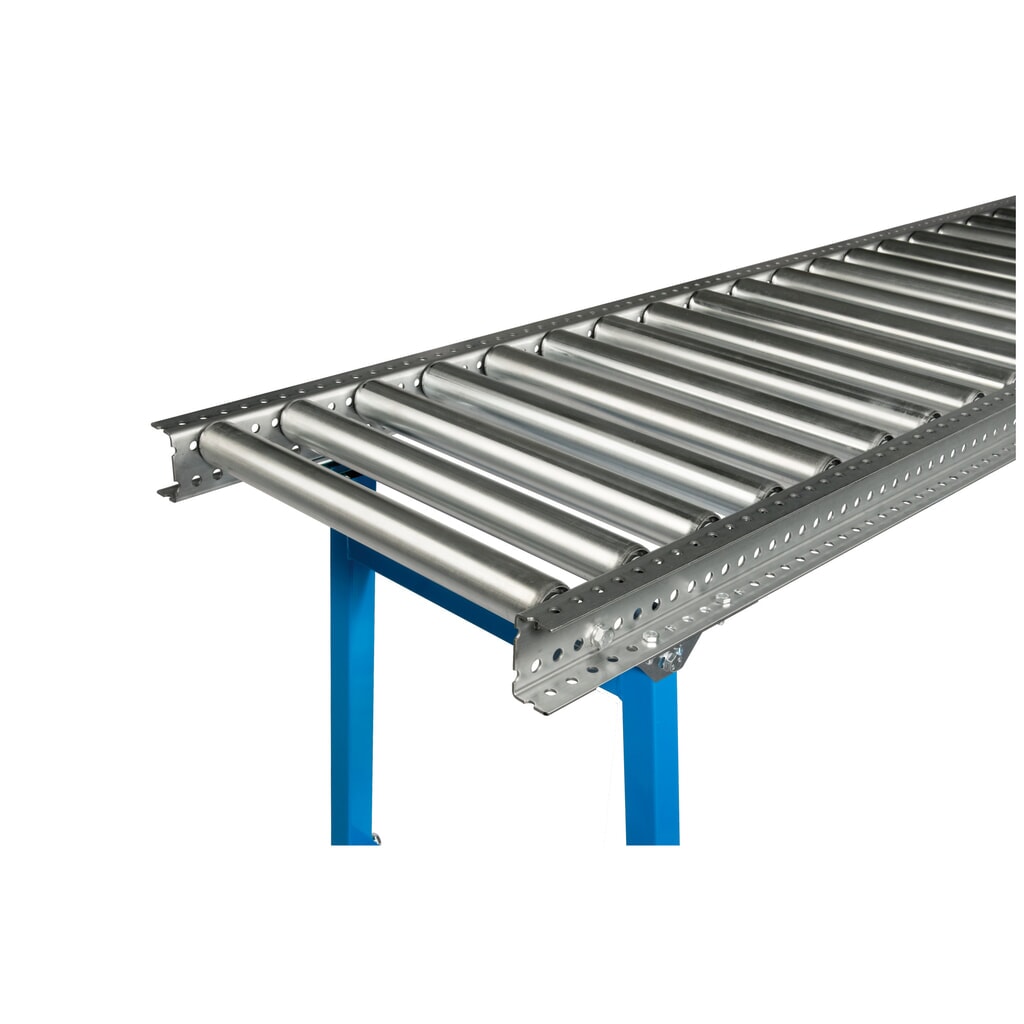

- Stahl-Tragrollen mit einer Förderkraft bis zu 150 kg
- Tragrollen aus verzinktem Stahlrohr
- Mit U-Profil-Rahmen und Federachse
29 Arbeitstage
- Kurvenelement für Schwerlast-Rollenbahn mit 90°
- Schwerlast-Rollenbahn mit U-Profil und Federachse
- Förderkraft von bis zu 150 kg
29 Arbeitstage

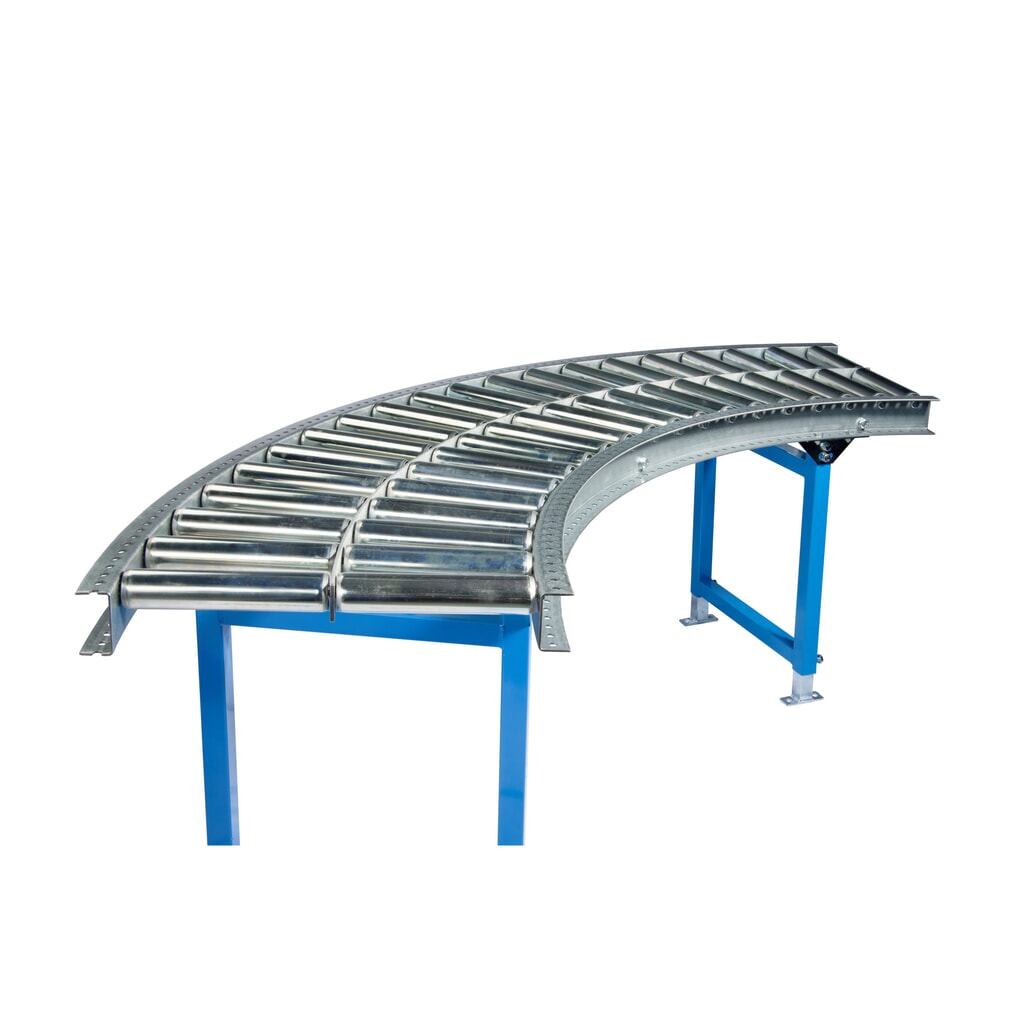

- Kurvenelement für Schwerlast-Rollenbahn mit 45°
- Schwerlast-Rollenbahn mit 150 kg Förderkraft
- Tragrollen aus verzinktem Stahlrohr und stabile U-Profilrahmen sorgen für hohe Belastbarkeit
29 Arbeitstage
- Verzinktes U-Profil
- Gerade, als 45° oder 90° Kurve
- Höhe bis 100 mm einstellbar
29 Arbeitstage
- Ergänzender Endanschlag
- Aus verschleißfestem Stahl, verzinkt und verschraubt
- Ausführung für die Schwerlast- Rollenbahn
29 Arbeitstage
- Höhenverstellbare Ausführung für Schwerlast-Rollenbahn
- Für Fördergüter mit allen Bodenvarianten geeignet
- Aus lackiertem Stahl-Vierkantrohr
29 Arbeitstage
So finden Sie die passende Schwerlast-Rollenbahn
Unsere Schwerlast-Rollenbahnen sind industrielle Fördereinrichtungen, die speziell dazu konzipiert sind, schwere Güter und Materialien zu transportieren. Jede Rollenbahn für Schwerlast aus unserem Sortiment besteht aus einem robusten, verstärkten Stahlrahmen und verfügt über stabile Tragrollen aus Stahlrohr mit Federachsen. Damit ist die Förderstrecke im Gegensatz zu Leicht-Rollenbahnen und Klein-Rollenbahnen hochbelastbar und bewältigt Lasten bis 150 kg (pro Rolle). Die Lasten auf der Schwerlast-Rollenbahn werden entweder manuell durch händisches Anschieben oder durch Schwerkraft befördert. Für letzteres muss die Förderstrecke mit einem Gefälle von 2 % bis 5 % aufgestellt werden.
Die einzelnen Strecken- und Kurvenabschnitte der Schwerlast-Rollenbahn lassen sich zudem individuell zusammenstellen: Hierfür sind parallele oder gewinkelte Teilstücke erhältlich. Auch die Achsabstände und die Bahnbreite lassen sich auf die Maße des Förderguts optimal abstimmen. Das ermöglicht Ihnen den Aufbau einer effizienten Warenförderstrecke, die Material, Bauteile oder fertige Produkte direkt an Hubtische, zur Stapleraufnahme oder an Verpackungsmaschinen befördert.
Eine auf Ihre Bedürfnisse vor Ort angepasste Schwerlast-Rollenbahn bietet gleich mehrere Vorteile:
- Schwere Fördergüter werden sicher und rückenschonend an Produktions-, Verpackungs- oder Verladestationen transportiert.
- Bei Förderstrecken mit Gefälle ist ein konstanter Förderfluss gewährleistet.
- Die Schwerlast-Rollenbahnen können jederzeit um weitere Teilstücke ergänzt werden. Damit reagieren Sie flexibel auf veränderte Transportanforderungen.
1. Schwerlast-Rollenbahn mit geeigneten Abmessungen wählen
Jede Schwerlast-Rollenbahn aus unserem Sortiment ist mit verschiedenen Bahnlängen (für gerade Streckenabschnitte), Achsabständen und Bahnbreiten bestellbar. Welche Abmessungen de passenden sind, hängt von mehreren Faktoren ab:
- Abmessungen des Förderguts
- Gewicht des Förderguts
- Länge der Förderstrecke
- nötige Streckenführung (z. B. um Kurven)
Wählen Sie Ihre Schwerlast-Rollenbahn daher unter Beachtung folgender Richtwerte aus:
| Abmessung | Richtlinie |
|---|---|
| Achsabstand |
Der Achsabstand von drei aufeinanderfolgenden Rollen sollte nicht größer sein als die kleinste Länge des Fördergutes. So rutschen die Waren nicht zwischen die Tragrollen. Der Achsabstand sollte außerdem so gewählt werden, dass das Fördergut jederzeit auf mindestens drei Achsen gleichzeitig aufliegt, damit ein effizienter Weitertransport auf der Schwerlast-Rollenbahn gewährleistet ist. |
| Bahnbreite |
Die Bahnbreite muss mindestens so breit wie die größte Breite des Förderguts sein. Ein seitlicher Überstand bei sehr breiten Transportgütern sollte nicht mehr als 10 cm betragen. |
| Bahnlänge |
Diese richtet sich nach der Länge der benötigten Förderstrecke zwischen zwei Arbeitsstationen. Bei einer geraden Schwerlast-Rollenbahn kann die Bahnlänge unabhängig von der Länge des Förderguts gewählt werden; Kurvenelemente sind jedoch nur für Fördergüter bis maximal 1 m Länge geeignet. |
Bitte beachten Sie: Bei den einzelnen Streckenabschnitten sind die Bahnstützen nicht im Lieferumfang enthalten. Diese bestellen Sie als Zubehör für Schwerlast-Rollenbahnen in unserem Shop. Wie viele Stützen Sie benötigen und in welchem Abstand diese montiert werden müssen, richtet sich nach dem Gewicht Ihres Förderguts. Generell sollten die Stützen jedoch nicht mehr als 2 m voneinander entfernt sein.
2. Bahnausführung für die Schwerlast-Rollenbahn
Mit einer Schwerlast-Rollenbahn bauen Sie Ihre intralogistische Förderstrecke individuell auf. Dazu haben Sie die Wahl zwischen verschiedenen Teilelementen:
- gerade Teilstücke: Auswahl zwischen einer Bahnlänge von 1 m bis 3 m, Achsabstand und Bahnbreite frei wählbar
- 45°-Teilstücke: Achsabstand und Bahnbreite frei wählbar
- 90°-Teilstücke: Achsabstand und Bahnbreite frei wählbar
3. Zubehör für Schwerlast-Rollenbahnen
- höhenverstellbare Stützen in frei wählbaren Bahnbreiten zum Aufbau der Förderstrecke
- Endanschläge für das Ende der Förderstrecke
- Seitenführungen zur Sicherung und Lenkung des Förderguts
