- Elektrisches Heben und Senken der Plattform
- Stufenlose hydraulische Höhenverstellung
- Externes Bedienteil mit Handtaster, Schlüsselschalter und Not-Aus
6 Arbeitstage

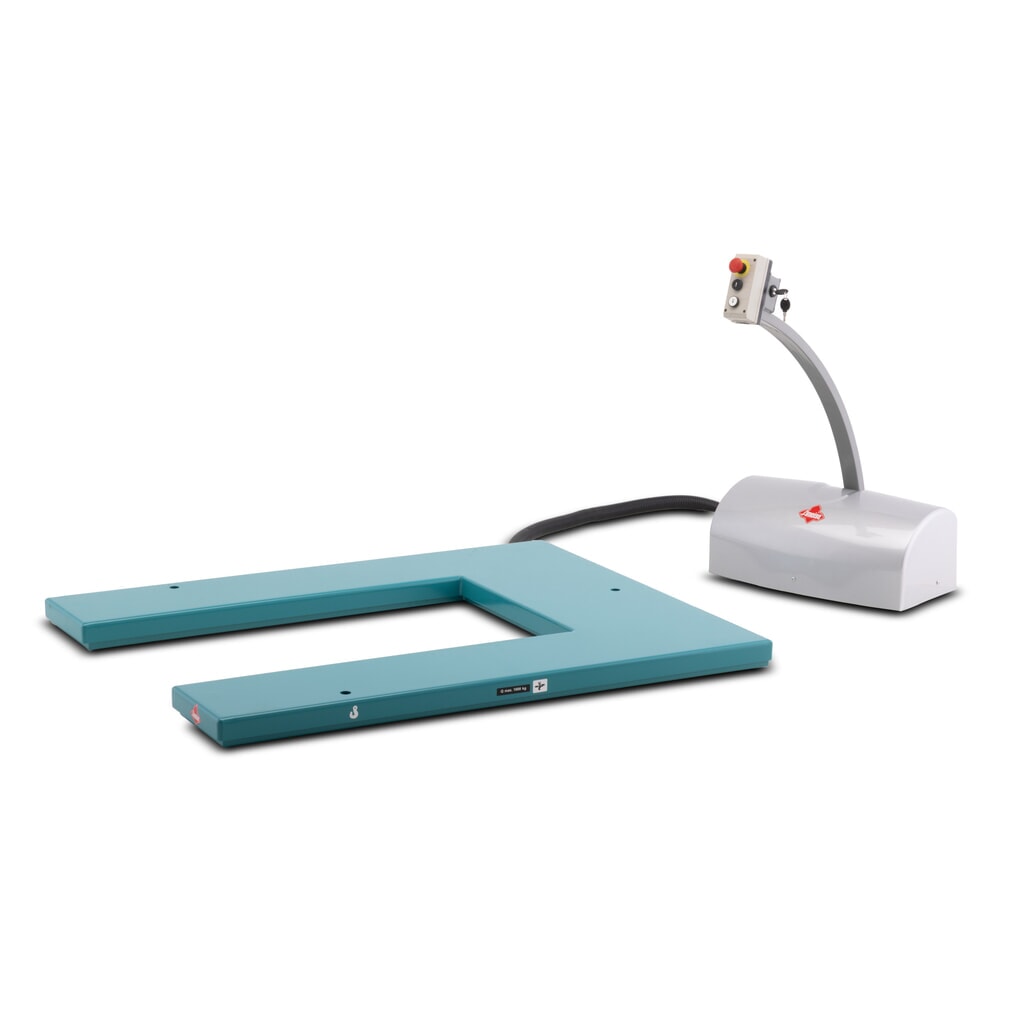

- Robuste Bauweise mit stabiler Scherenverstrebung
- U-förmige Plattform für Hubwagen und Stapler
- Mit separatem Bedienelement
6 Arbeitstage

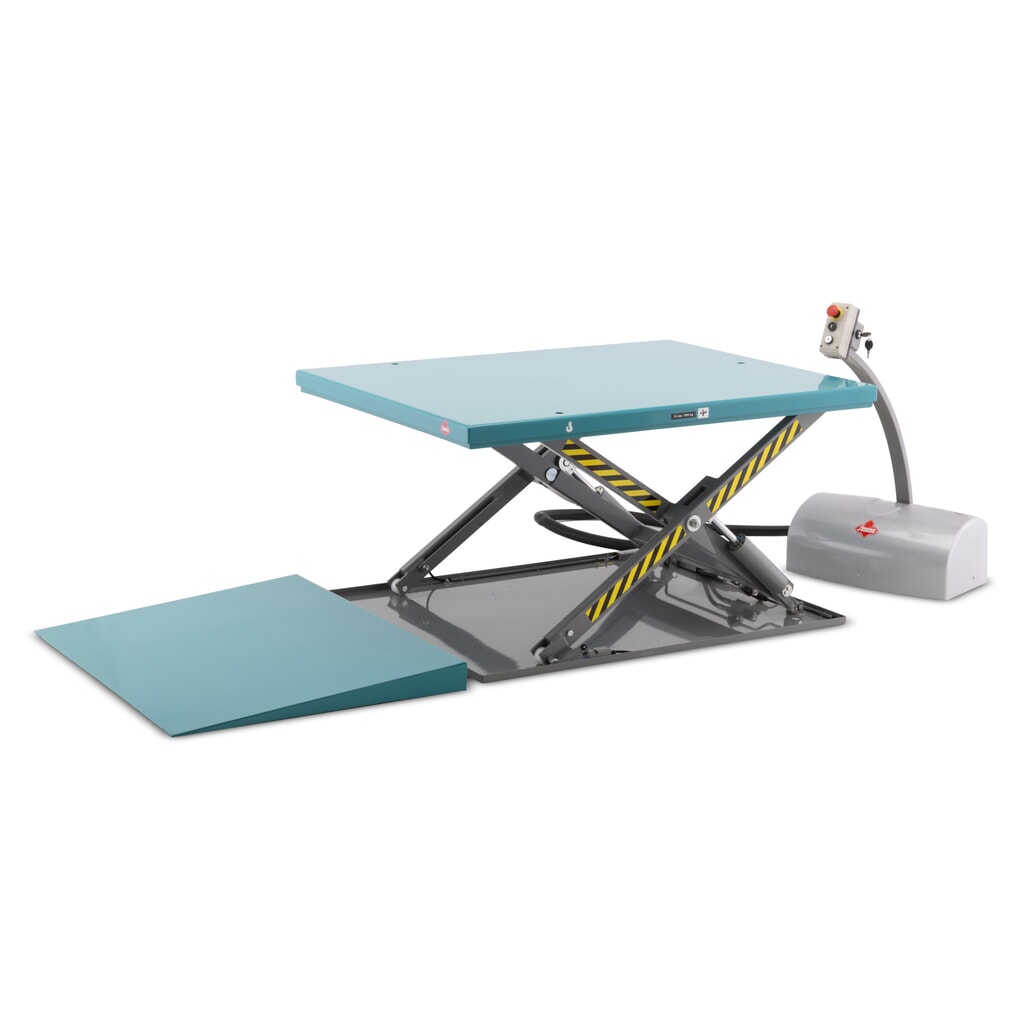

- Robuste Stahlkonstruktion
- Auffahrkeil erleichtert das Be- und Entladen
- Mit separatem Bedienteil
6 Arbeitstage
- Be- und Entladen von Paletten auf ergonomischer Arbeitshöhe
- Ermüdungsfreie Körperhaltung für erhöhte Produktivität
- 360° drehbare Plattform
10 Arbeitstage
- Geschlossene Plattform zum Beladen mit palettierten und nicht-palettierten Gütern
- Sehr robuste Bauweise aus ST52-Werkzeugstahl
- Rein hydraulisch schaltende Fußschutz-Kontaktleiste
15 Arbeitstage

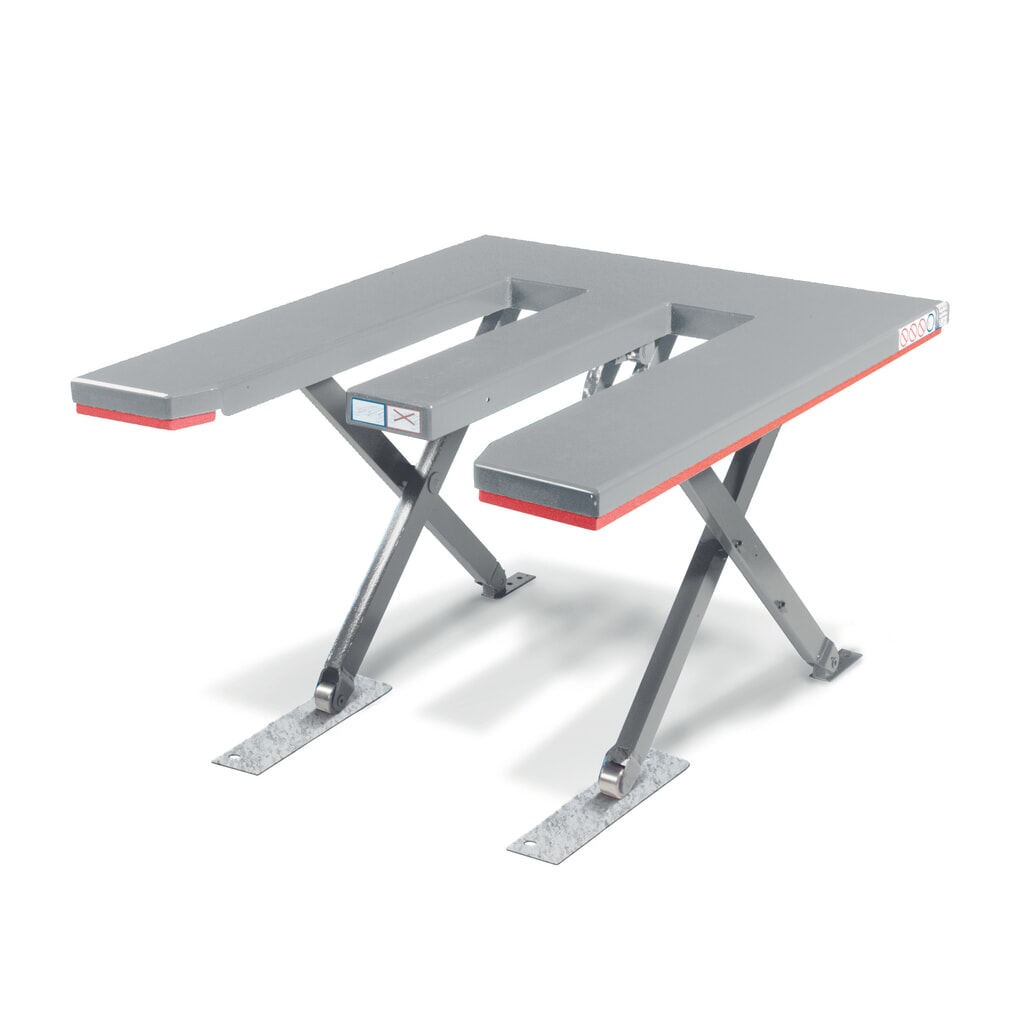

- E-förmige Plattform zum Einfahren mit Handgabelhubwagen
- Sehr robuste Bauweise aus ST52-Werkzeugstahl
- Rein hydraulisch schaltende Fußschutz-Kontaktleiste
15 Arbeitstage
- Aus pulverbeschichtetem Profilstahl
- Tragkraft bis zu 1.500 kg
- Hubbereich bis 550 mm oder 820 mm
45 Arbeitstage

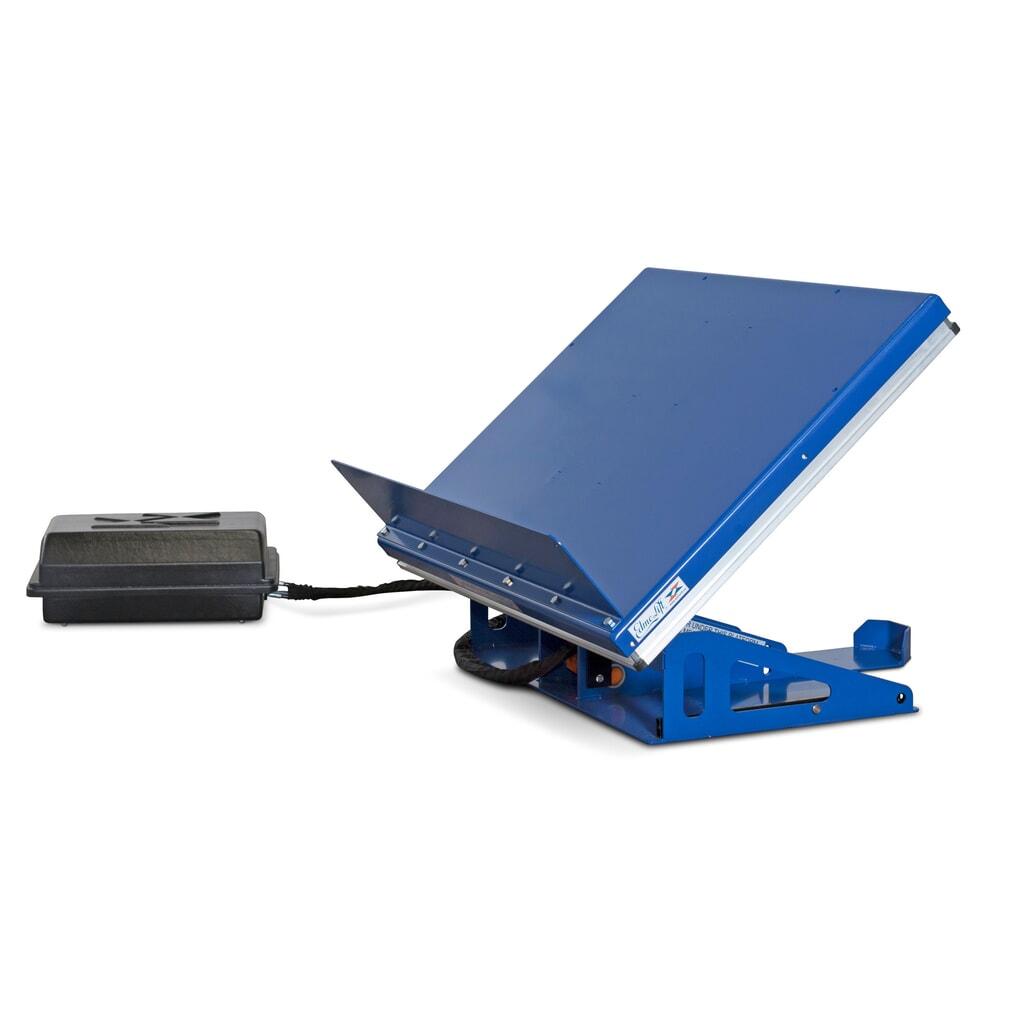

- Hub-Neigegeräte ermöglichen eine optimal eingestellte Arbeitshöhe
- Abwärtsneigung besonders für hohe Behältnisse geeignet
- Einfache Bedienung für effizientes Arbeiten
45 Arbeitstage

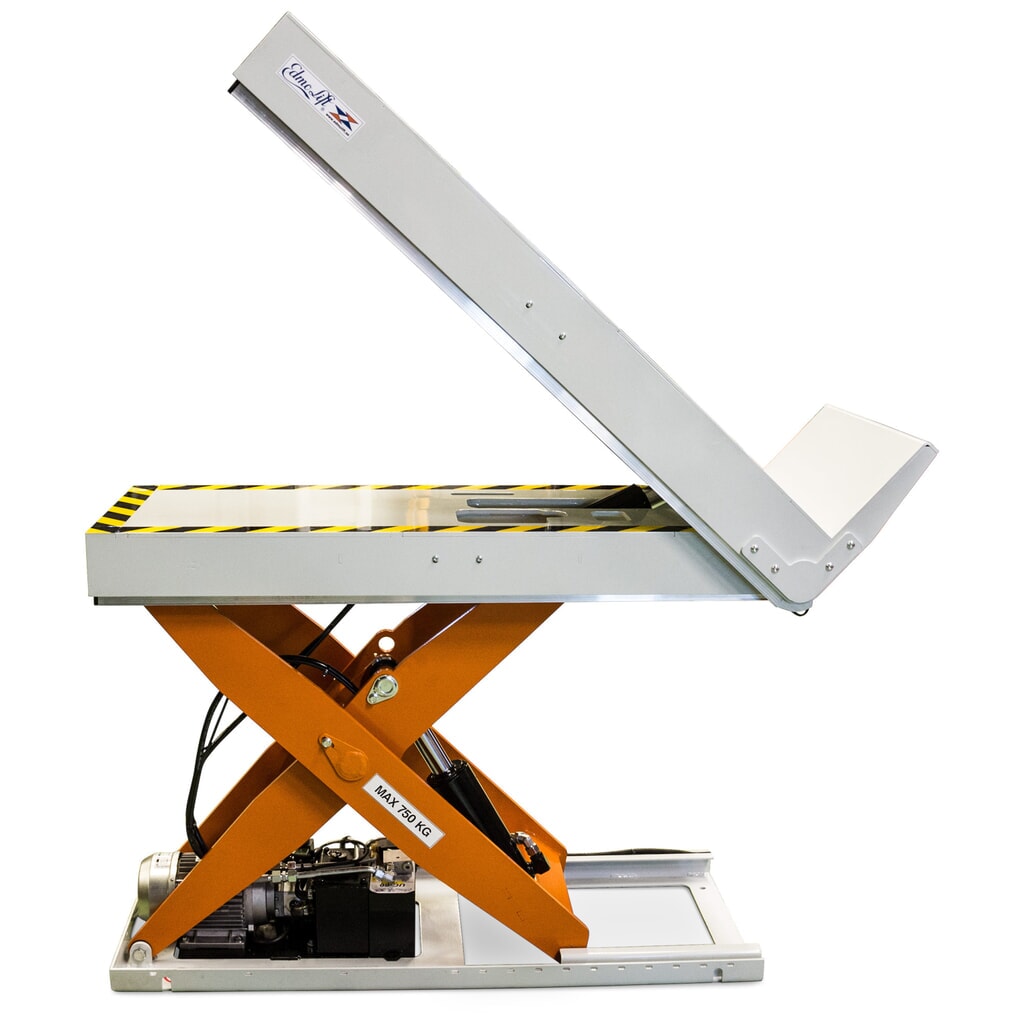

- Kombination aus Hubtisch und Neigegerät mit Neigungswinkel von 0° bis 40°
- Optimal geeignet zum Be- und Entladen von Wagen und Routenzügen
- Niedrige Bauhöhe von 190 mm
45 Arbeitstage

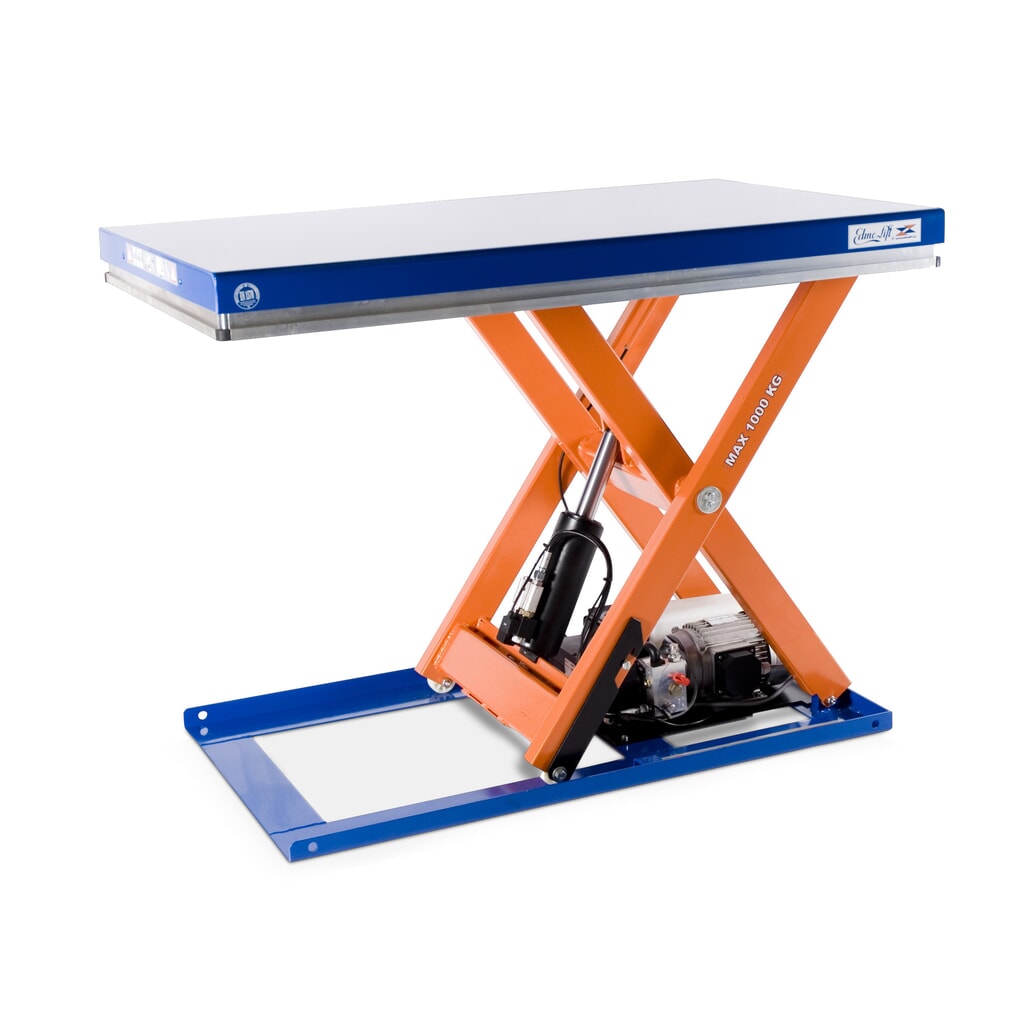

- Einfach-Scheren-Hubtisch EdmoLift® der T-Serie aus belastbarem Baustahl ST52
- Robuste Konstruktion ermöglicht täglichen Dauereinsatz
- Bedienvorrichtung mit Totmannschalter
45 Arbeitstage

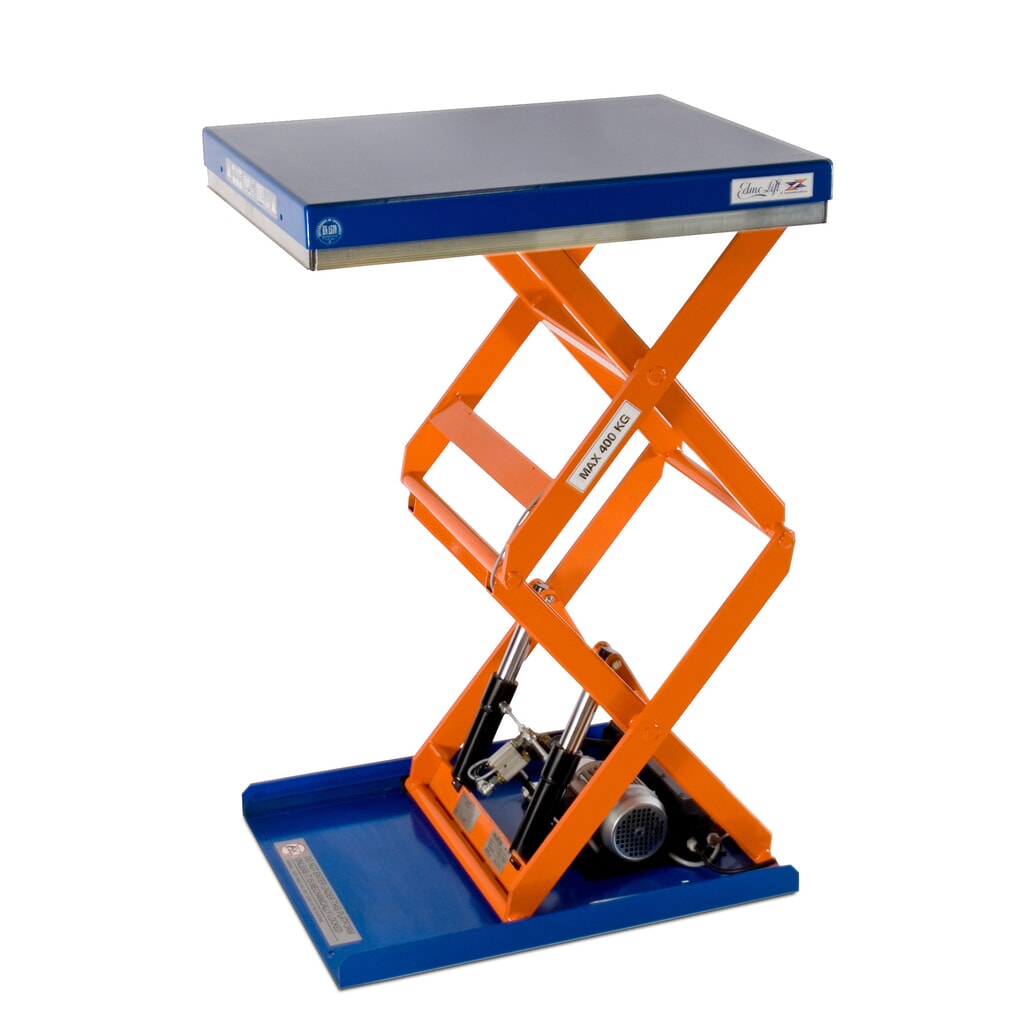

- Scheren-Hubtisch EdmoLift® mit Doppelscheren aus robustem Vierkantrohr
- Inklusive elektronischer Steuereinheit UC60 (Plug-and-Play-Version)
- Bedienvorrichtung mit Totmannschalter
45 Arbeitstage
- Scheren-Hubtisch mit Doppel-Schere aus robustem Baustahl ST37
- Pulverbeschichtete Oberflächen für Widerstandsfähigkeit im Industriealltag
- Inklusive elektronischer Steuereinheit UC60 (Plug-and-Play-Version)
40 Arbeitstage

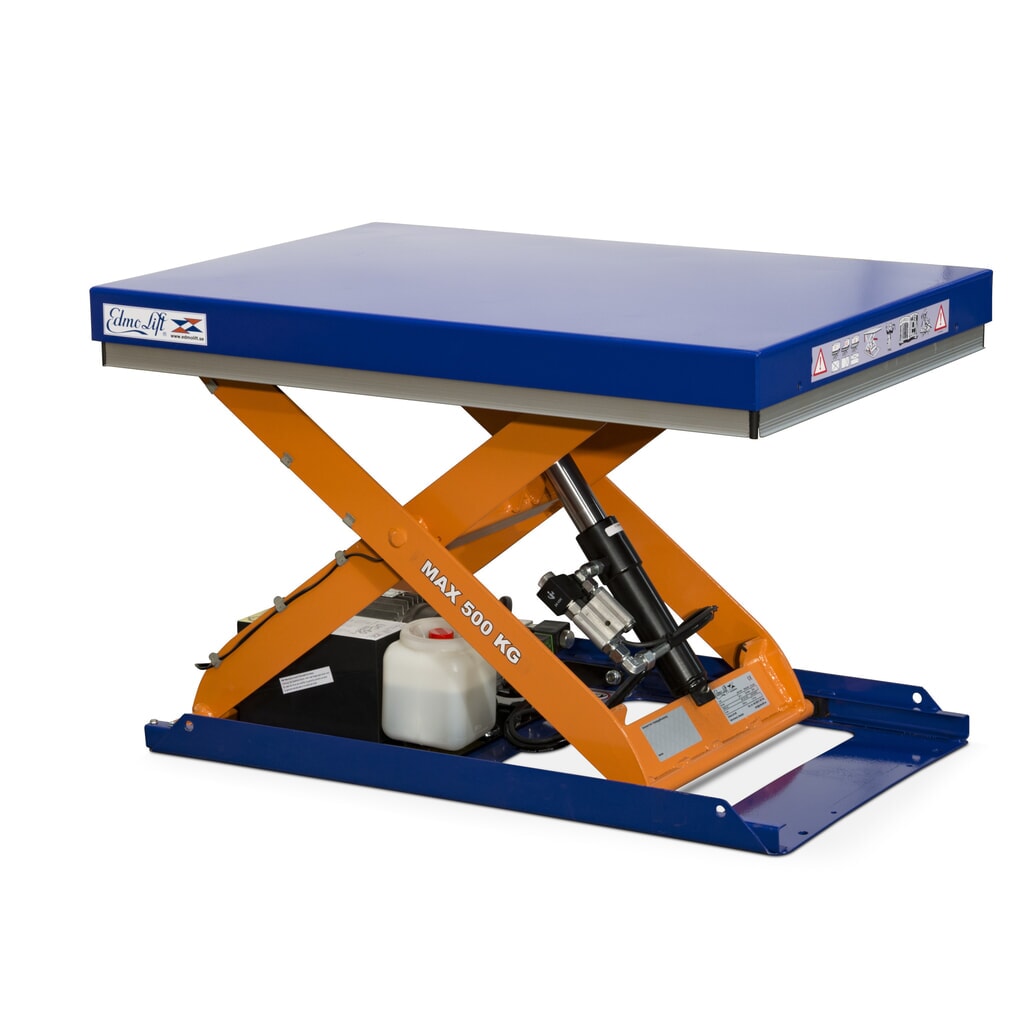

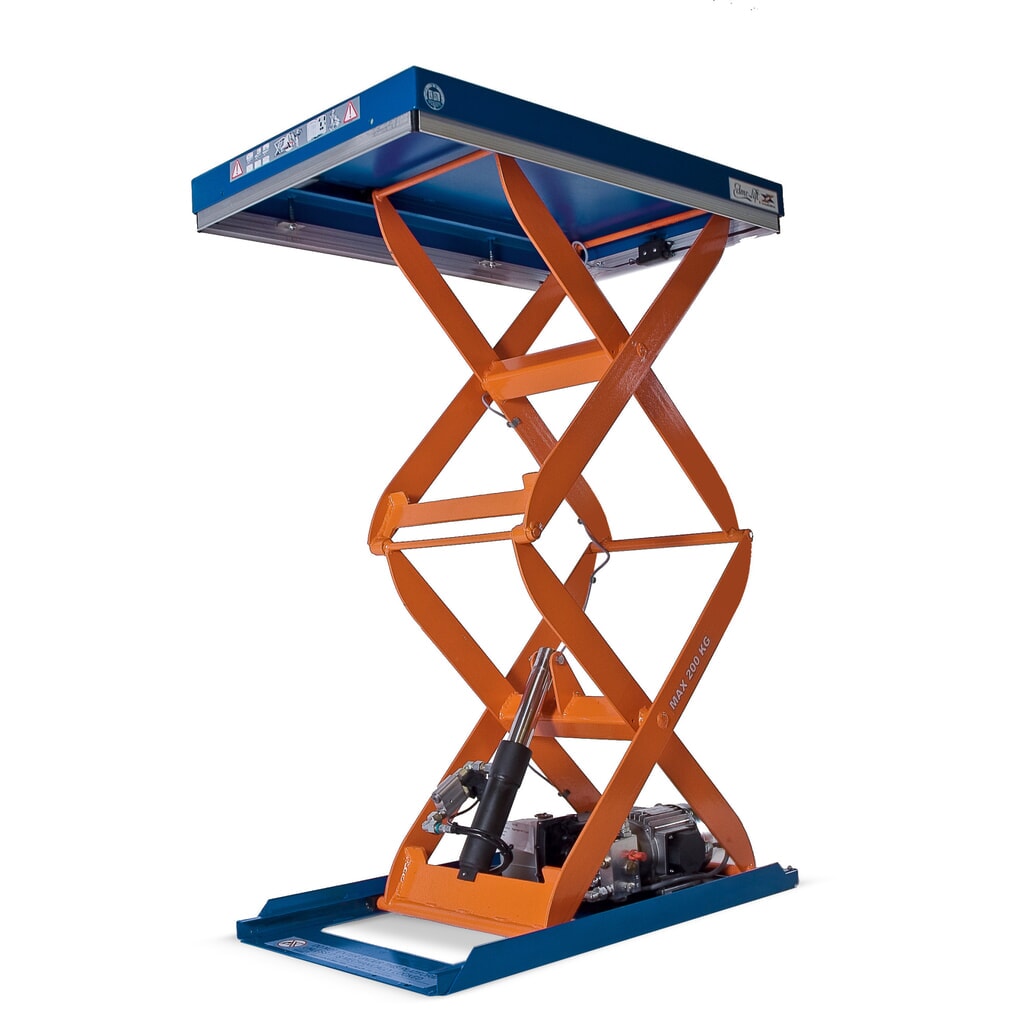

- Robuster Hydraulik-Hubtisch EdmoLift® der C-Serie aus Baustahl ST37
- Hohe Widerstandsfähigkeit durch Pulverbeschichtung
- Inklusive elektronischer Steuereinheit UC60 (Plug-and-Play-Version)
40 Arbeitstage
- Einfachwirkender Hubzylinder mit Leckölleitung
- Robuste Plattformoberfläche aus pulverbeschichtetem Stahlblech
- Mechanische Arretierungen an der unteren und oberen Hubposition sichern die Ladung
42 Arbeitstage
- Einfachwirkender Hubzylinder mit Leckölleitung
- Für gleichmäßig verteilte Lasten geeignet
- Plattformbelag aus glattem Blech
42 Arbeitstage
- Fußgestell für Druckluft-Scheren-Palettenpositionierer
- Zum Beladen und Verfahren des Tisches mit radarmunterstützten Staplern
- Hochrobuste und langlebige Stahlkonstruktion
10 Arbeitstage
- Plattform für Druckluft-Scheren-Palettenpositionierer, drehbar
- Alternativ zur runden Plattform des Druckluft-Hubtischs nutzbar
- Extrem stabil und verschleißfest dank Konstruktion aus Stahl
10 Arbeitstage

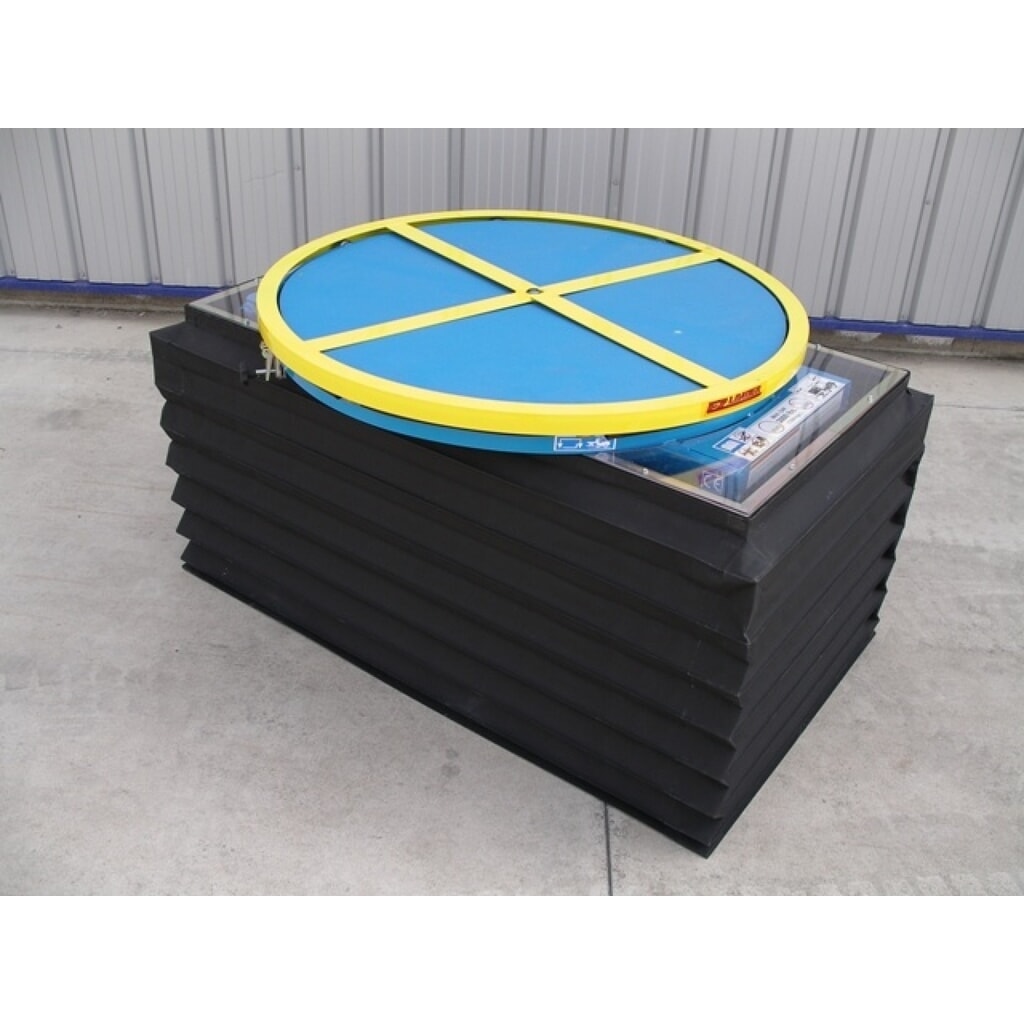

- Faltenbalg für Druckluft-Scheren-Palettenpositionierer
- Aus strapazierfähigem Polyvinylchlorid
- Mit Versteifung in jeder Falte
10 Arbeitstage

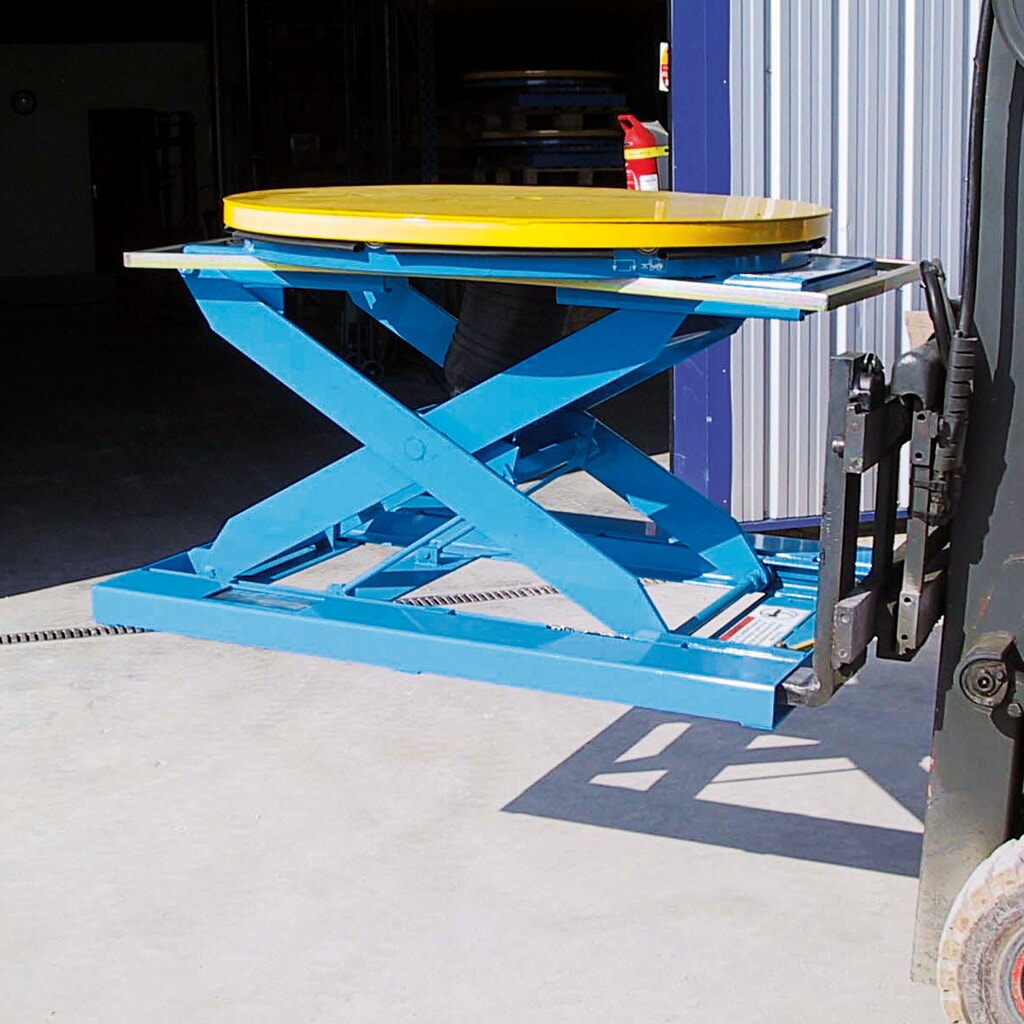

- Einfahrtaschen für Gabelstapler für Druckluft-Scheren-Palettenpositionierer
- Ermöglichen Verfahren des Hubtisches auch bei Nutzung des Faltenbalgs
- Robuste und verschleißfeste Stahlkonstruktion
15 Arbeitstage
Scherenhubtische als praktische Lastenheber in Lager und Produktion
Mit Scherenhubtischen heben Sie palettierte oder einzelne Güter auf eine ergonomische Arbeitshöhe oder zu höher gelegenen Lagerflächen. Modell- und funktionsabhängig lassen sich die Geräte auch in automatisierte Prozesse eingliedern. Mit unserem Kaufratgeber wählen Sie das passende Produkt für Ihren Bedarf aus.
- Scherenhubtische zur vielseitigen Nutzung im Betrieb
- So wählen Sie einen passenden Scherenhubtisch für Ihren Bedarf
- Flach-Scherenhubtische für das Beladen mit Flurförderzeugen
- Einfachscherenhubtische: die idealen Arbeitstische in ergonomischer Höhe
- Doppelscherenhubtische für den Warentransport in große Höhe
- Neigehubtische für die ergonomische Warenentnahme
- Palettenpositionierer: Scherenhubtische für das effiziente Handling von Paletten
- FAQ zu Scherenhubtischen
1. Scherenhubtische zur vielseitigen Nutzung im Betrieb
Unsere Scherenhubtische ermöglichen es, Lasten auf Ladungsträgern oder in Transportbehältern wie Paletten, Umverpackungen oder Palettenboxen in ergonomische Arbeitshöhen oder auch Höhen bis 2700 mm (modellabhängig) zu heben oder aus diesen abzusenken. Dazu ist die Hubtisch-Plattform des Scherenhubtischs jeweils auf mindestens zwei scherenartig angeordneten Trägern montiert, die auf den Untergrund geschraubt oder auch in Gruben installiert werden können.
Im Gegensatz zu den mobilen Scheren-Hubtischwagen sind die Scherenhubtische für den stationären Einsatz konzipiert: Sie werden ortsfest auf dem Untergrund montieren oder auch in Gruben einlassen. Mittels Transportösen für Krane oder Einfahrtaschen für Hubwagen lassen sich einige Geräte jedoch auch aufnehmen und versetzen.
Wir führen die Scherenhubtische in unterschiedlichen Bautypen, die auf spezifische Einsatzbereiche abgestimmt sind und mit Zubehör erweitert werden können. Die Plattformen der vielseitigen Scherenhubtische werden je nach Modell elektrisch oder mit Druckluft angehoben werden.
Unabhängig vom Typ und der Ausführung entsprechen alle bei uns geführten Scherenhubtische den geforderten Sicherheitsstandards und sind nach DIN EN 1570 des Europäischen Komitees für Normung (CEN) geprüft und zertifiziert. Alle Geräte sind ausschließlich aus hochwertigen Materialien wie pulverbeschichtetem Profilstahl oder massivem Bau- oder Werkzeugstahl (ST52 oder ST37) gefertigt und hochwertig verarbeitet.
Die Einsatzmöglichkeiten unserer Scherenhubtische im Überblick:
| Einsatzbereich / Aufgaben | Details |
|---|---|
| ergonomisches Arbeiten |
|
| Nutzung als Werkbank oder Arbeitstisch |
|
| Ersatz für Überladebrücken und Rampenanlagen |
|
| Einbindung in automatisierte Prozesse |
|
2. So wählen Sie einen passenden Scherenhubtisch für Ihren Bedarf
In unserem Sortiment finden Sie eine große Auswahl an verschiedenen Scherenhubtischen, die sich in ihrem Hubbereich, ihrer Tragfähigkeit und in weiteren Parametern unterscheiden. Damit Sie den für Ihren Bedarf geeigneten Scherenhubtisch finden, sind einige wichtige Auswahlkriterien zu beachten:
- Welches Gewicht muss der Scherenhubtisch tragen können?
- Welche Hubhöhe und welcher Hubbereich sind für Ihre Arbeitsaufgaben nötig?
- Welche Abmaße hat das Produkt und welche Plattformgröße passt dazu?
- Wo wird der Scherenhubtisch aufgestellt (Innen- oder Außenbereich)?
- Auf welche Weise wird der Scherenhubtisch beladen?
- Mit welchem Antrieb soll die Hubfunktion arbeiten?
- Sind bestimmte Sicherheitsfeatures gewünscht?
Tragfähigkeit berücksichtigen
Um Waren und Güter auf den Scherenhubtischen sicher und stabil anheben und absenken zu können, dürfen die Geräte ausschließlich mit der angegebenen Maximallast beladen werden. Für die Auswahl eines geeigneten Modells sollten Sie daher die Spitzenlasten, die in Ihren Betriebsablauf anfallen, als Entscheidungsgrundlage heranziehen. Die stationären Scherenhubtische aus unserem Sortiment bieten je nach Ausführung eine Tragfähigkeit bis 3000 kg.
Wichtig bei der Auswahl eines Scherenhubtischs mit passender Tragkraft ist vor allem, wie das Gewicht auf der Plattform verteilt wird. So kann ein Scherenhubtisch mit einer Tragfähigkeit von 1000 kg für ein Lastgewicht von 1000 kg nicht mehr ausreichend sein, wenn die Last nicht gleichmäßig auf der Plattform verteilt wird. Das liegt im Zusammenspiel von Kraft- und Hebelarm begründet: Je nachdem, wo die Last auf der Plattform aufliegt, werden die Scheren des Geräts unterschiedlich stark belastet. Damit Schäden vermieden werden, gibt die DIN EN 1570-1 hierzu vor:
| Lastverteilung auf der Plattform | passende Tragfähigkeit |
|---|---|
| gleichmäßige Belastung |
Wird die gesamte Plattform gleichmäßig belastet, reicht die herstellerseitig angegebene Tragkraft aus. Für eine maximale Beispiellast von 1000 kg ist also ein Scherenhubtisch mit einer Tragkraft von 1000 kg die passende Wahl. |
| Belastung auf halber Länge |
Wird die Last nur auf der halben Plattformlänge aufgeladen, muss der Scherenhubtisch noch mindestens die Hälfte des Lastgewichts tragen können. Verfügt das Modell also über eine Tragkraft von 1000 kg, darf nur noch ein Lastgewicht von maximal 500 kg über die halbe Plattformlänge aufgeladen werden. Umgekehrt bedeutet das: Soll ein Lastgewicht von 1000 kg über die halbe Plattformlänge aufgelegt werden, ist der Kauf eines Modells mit einer Tragkraft von 2000 kg nötig. |
| Belastung auf halber Plattformbreite |
Wird die Last nur auf der halben Plattformbreite aufgeladen, muss der Scherenhubtisch noch mindestens ein Drittel des Lastgewichts tragen können. Verfügt das Gerät über eine Tragfähigkeit von 1000 kg, darf auf der halben Plattformbreite also nur noch ein Lastgewicht von maximal 330 kg aufgeladen werden. Im Umkehrschluss bedeutet das: Sollen Lastgewichte von 1000 kg regelmäßig über die halbe Plattformbreite aufgeladen werden, ist ein Modell mit einer Tragkraft von 3000 kg die richtige Wahl. |
Hubhöhe festlegen
Ob der Scherenhubtisch zu den Anforderungen Ihrer Betriebsabläufe passt, hängt neben der Tragfähigkeit auch von der Hubhöhe ab. Diese kann je nach Art des Scherengestells oder nach der Länge der Scherenzangen unterschiedlich ausfallen. Bei Jungheinrich PROFISHOP kaufen Sie Scherenhubtische mit den folgenden Scherenausführungen:
| Scherenausführung | Hubbereich |
|---|---|
| Flachschere |
|
| Schere mit Neigefunktion |
|
| Einfachschere |
|
| Doppelschere |
|
Aufstellungsort
Die bei uns erhältlichen Scherenhubtische sind für den Einsatz in trockenen Innenbereichen geeignet. Einige Ausführungen ermöglichen jedoch auch den Einsatz in feuchten oder korrosiven Innenbereichen bzw. der Witterung ausgesetzten Außenbereichen. Nachrüstbare Faltenbalge für Palettenpositionierer bieten darüber hinaus einen wirksamen Schutz vor Schmutz und Nässe, wenn die Geräte vorübergehend in feuchten Innen- oder Außenbereichen genutzt werden.
Scherenhubtische passend zur Beladung kaufen
Um Güter auf die Scherenhubtische zu laden oder zu entladen, werden meist Flurförderzeuge wie Hubwagen, Hochhubwagen oder Gabelstapler eingesetzt. Je nach Lastgewicht, den örtlichen Begebenheiten und der Nutzung des Scherenhubtischs sind dabei folgende Optionen möglich:
- Direktes Einfahren mit Hochhubwagen oder Hubwagen: Hierbei werden die Flurförderzeuge direkt in die u-förmige Aussparung der Scherenhubtisch-Plattform eingefahren. Der Ladungsträger kann anschließend bequem und sicher über der Plattform abgesenkt und abgesetzt werden.
- Be- oder Entladen über Auffahrkeil: Diese Scherenhubtische bieten eine geschlossene Plattform, weshalb die Gabelzinken von Flurförderzeugen nicht direkt einfahren können. Hier ist es stattdessen über einen stabilen Auffahrkeil möglich, an die Plattform heranzufahren und Güter zu entnehmen oder abzusetzen.
- Be- oder Entladen mit Breitspur-Hochhubwagen: Bei den Hochhubwagen in Breitspurausführung ist der Gabelabstand größer als bei den Standardmodellen. Bei Scherenhubtischen mit Plattformen, die nicht breiter als 800 mm sind, können die Gabelzinken der Breitspur-Flurförderzeuge so einfach links und rechts neben dem Gerät einfahren und das palettierte Gut direkt über der Plattform absetzen oder aufnehmen.
- Grubeneinbau: Um die Plattformen barrierefrei mit Flurförderzeugen zu erreichen, eignen sich viele unserer Scherenhubtische auch für den Grubeneinbau. Auf diese Weise liegen Untergrund und Plattform auf gleicher Höhe und können auch mit Hubwagen be- und entladen werden.
Hubfunktion des Scherenhubtischs auswählen
Modellabhängig kaufen Sie Ihr Modell als pneumatischen, hydraulischen bzw. elektrischen Scherenhubtisch:
| Hubfunktion | Funktionsweise und Ausstattungsdetails | Vorteile | Nachteile |
|---|---|---|---|
| pneumatischer Antrieb (Druckluft) |
|
|
|
| elektro-hydraulischer Antrieb |
|
|
|
Sicherheitsfeatures für sicheres Arbeiten
Die Scherenhubtische aus unserem Sortiment sind je nach Einsatzzweck und individueller Anforderungen mit diesen Sicherheitsfeatures erhältlich:
| Sicherheitsausstattung | Merkmale |
|---|---|
| Totmannschalter |
Die Hub- oder Senkbewegung erfolgt nur, wenn der entsprechende Schalter des Bedienelements dauerhaft betätigt ist. |
| Not-Aus-Funktion |
Der Schalter ist an der Bedieneinheit angebracht: Beim Betätigen werden sofort alle Bewegungen sowie ggf. auch die Stromversorgung unterbrochen. |
| Sicherheitskontaktleiste |
Die Leiste befindet sich an der Unterseite der Plattform und löst bei Berührung aus, wenn der vorgegebene Fußfreiraum nicht eingehalten wird. Beim Auslösen wird die Hub- oder Senkbewegung sofort gestoppt. |
| Tränenblech |
Die profilierten Aluminiumflächen bieten eine rutschsichere Ausstattung für Plattformen, auf denen ungleichmäßig verteilte oder dynamische Lasten bewegt werden. |
| Fangvorrichtung |
Im Falle eines Defekts des Antriebsstrangs fängt ein hydraulischer Fangzylinder die angehobene Lastenplattform auf. |
| Überdruckventil für hydraulischen Hubantrieb |
Über das Ventil wird ein Überdruck automatisch abgeführt: Schäden oder Leckagen an Stellschrauben, Leitungen oder Schläuchen werden so vermieden. |
| Hitzeschutz für elektrische Antriebssysteme |
Der Hitzeschutz verhindert ein Überhitzen von elektrischen Systemen und vermeidet dadurch Kurzschlüsse oder Kabelbrände. |
| Schlüsselschalter |
Die Funktionen des Scherenhubtischs können nur durch das Einführen eines Schlüssels betätigt werden. Dadurch kann das Gerät ausschließlich von autorisiertem Personal in Betrieb genommen werden. |

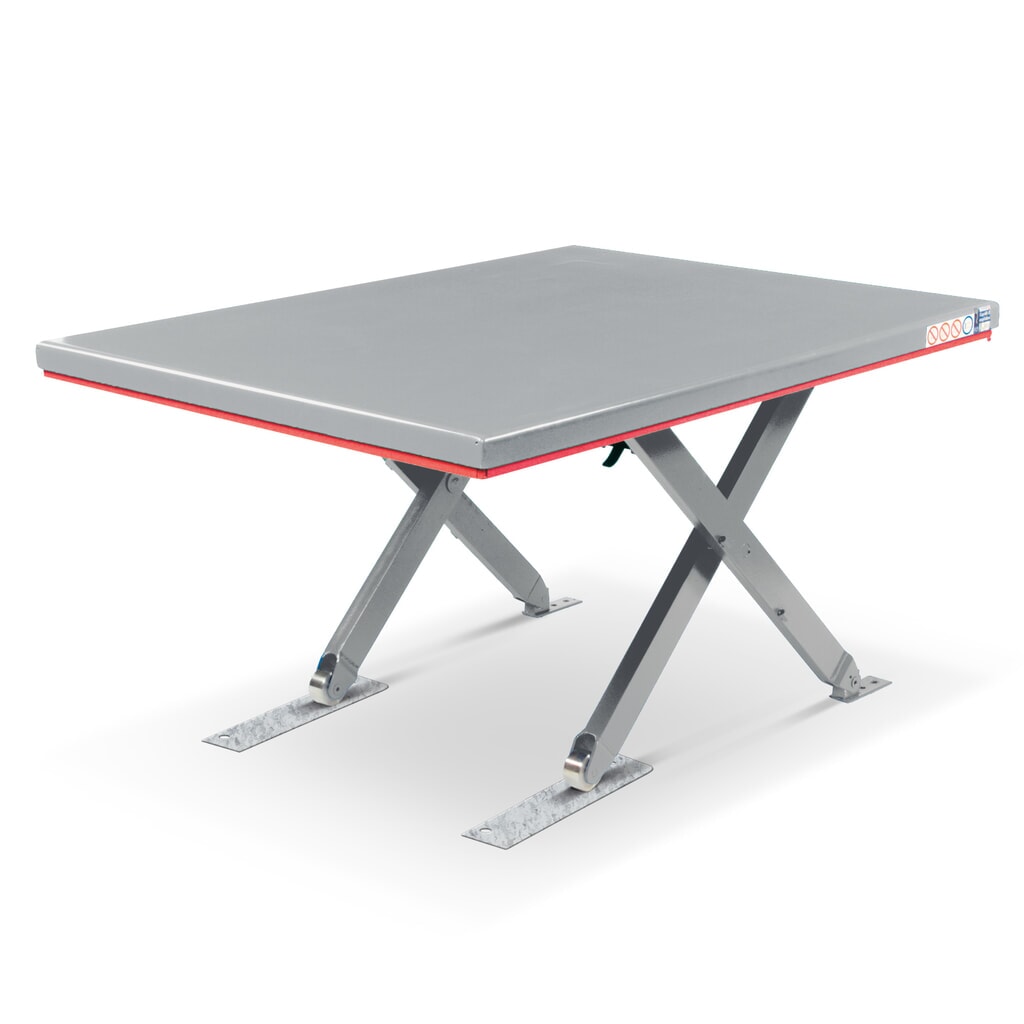

3. Flach-Scherenhubtische für das Beladen mit Flurförderzeugen
Flach-Scherenhubtische kaufen Sie bei uns mit geschlossener, U- oder E-förmiger Lastplattform. Dadurch können die Gabelzinken von Flurförderzeugen direkt in die Aussparungen einfahren und die Plattform be- oder entladen. Durch die geringe Hubhöhe sind die Geräte ideal als Arbeitstische oder Werkbänke in ergonomischer Arbeitshöhe einsetzbar. Die Merkmale dieser Scherenhubtische in der Übersicht:
| Parameter | Details |
|---|---|
| Anwendung |
|
| Ausstattungsfeatures |
|
| Tragfähigkeit |
|
| Hubbereich |
|
| maximale Hubzyklen |
|
| Scherenform |
|
| Antriebsart |
|
4. Einfachscherenhubtische: die idealen Arbeitstische in ergonomischer Höhe
Die Einfachscherenhubtische aus unserem Sortiment sind mit einer geschlossenen Lastenplattform aus glattem Stahlblech ausgestattet. Die Plattform lässt sich stufenlos in der Höhe verstellen. Für maximale Arbeitssicherheit kann die obere und untere Hubposition mechanisch arretiert werden. Damit nur befugte Personen den Einfachscherenhubtisch
bedienen, sind einige Modelle auch mit Schlüsselschalter verfügbar.
| Parameter | Details |
|---|---|
| Anwendung |
|
| Ausstattungsfeatures |
|
| Tragfähigkeit |
|
| Hubbereich |
|
| maximale Hubzyklen |
|
| Scherenform |
|
| Antriebsart |
|
5. Doppelscherenhubtische für den Warentransport in große Höhe
Diese Scherenhubtische aus unserem Sortiment sind die idealen Modelle für Arbeitsumgebungen, in denen Waren regelmäßig in Höhen bis 2700 mm gehoben werden müssen – etwa auf Lagerbühnen, die nicht mit Flurförderzeugen befahren werden können. Die Konstruktion mit Doppelscheren aus robustem Baustahl ist schlag- und kratzfest und bewältigt Lasten bis 3000 kg. Für eine zuverlässige Anwendungssicherheit kann auch bei diesen Scherenhubtischen die Hubposition arretiert werden.
| Parameter | Details |
|---|---|
| Anwendung |
|
| Ausstattungsfeatures |
|
| Tragfähigkeit |
|
| Hubbereich |
|
| maximale Hubzyklen |
|
| Scherenform |
|
| Antriebsart |
|
6. Neigehubtische für die ergonomische Warenentnahme
Neigehubtische sind eine vielseitige Kombination aus Scherenhubtisch und Neigegerät: Mit dem Gerät heben Sie Lasten bis in eine Höhe von 850 mm und winkeln die Plattform anschließend in einem Neigungswinkel zwischen 0° und 45° an: Der Zugriff auf die geladenen Güter kann einfacher und ergonomischer erfolgen. Die niedrige Bauhöhe von 190 mm macht die Neigehubtische zu idealen Hilfsmitteln bei der Be- und Entladung von Routenzügen.
| Parameter | Details |
|---|---|
| Anwendung |
|
| Ausstattungsfeatures |
|
| Tragfähigkeit |
|
| Hubbereich |
|
| Scherenform |
|
| Antriebsart |
|
7. Palettenpositionierer: Scherenhubtische für das effiziente Handling von Paletten
Die Arbeitsplattform dieser Scherenhubtische ist um 360° drehbar und dazu geeignet, Paletten und andere Ladungsträger für den Weitertransport oder die Verarbeitung auszurichten. Die Geräte sind daher optimal in Kombination mit automatisierten Förderbändern an Fertigungsstraßen oder Versandabteilungen. Über den automatischen Niveauausgleich mit Gewichtsanpassung ist stets eine ergonomische Arbeitshöhe gewährleistet.
| Parameter | Details |
|---|---|
| Anwendung |
|
| Ausstattungsfeatures |
|
| Tragfähigkeit |
|
| Hubbereich |
|
| maximale Hubzyklen |
|
| Scherenform |
|
| Antriebsart |
|
8. FAQ zu Scherenhubtischen
Mit Hubtischen lassen sich Güter auf oder in verschiedenen Ladungsträgern wie Paletten, Umverpackungen oder Palettenboxen sowie auch einzeln heben und absenken. Die Vorteile von Scherenhubtischen liegen dabei vor allem in ihren vielfältigen Anwendungsmöglichkeiten (modellabhängig):
- ergonomisches Arbeiten in individuell einstellbarer Arbeitshöhe
- Nutzung als Werkbank oder Arbeitstisch möglich
- Einsatz als Warenlift für die Materialbereitstellung
- Ersatz für Überladebrücken und Rampenanlagen
- Einbindung in automatisierte Prozesse möglich
Scherenhubtische lassen sich mit unterschiedlichem Zubehör erweitern. Für zusätzlichen Arbeits- und Korrosionsschutz sorgen beispielsweise Faltenbalge: Sie werden am Hubrahmen des Scherenhubtischs angebracht und verhindern, dass Schmutz oder Nässe die Scherenkonstruktion oder die Antriebseinheit angreifen. Zudem sind speziell für Palettenpositionierer Einfahrtaschen oder Fußgestelle erhältlich: Damit lassen sich die stationären Scherenhubtische mit einem Hubwagen oder Gabelstapler verfahren.
Grundsätzlich lassen sich alle Typen von Scherenhubtischen für das Heben und Senken von Paletten einsetzen – sofern sie über eine ausreichend große Plattform und die nötige Tragfähigkeit verfügen. Besonders ergonomisch heben und senken Sie palettierte Güter jedoch mit Flach-Scherenhubtischen und Palettenpositionierern: In die Aussparungen der U- und E-förmigen Plattformen bei Flach-Scherenhubtischen lassen sich die Gabelzinken von Hubwagen oder Hochhubwagen einfahren und Lasten so direkt über der Plattform absenken. Palettenpositionierer sorgen hingegen durch die drehbare Plattform dafür, Paletten schnell und einfach auszurichten.
