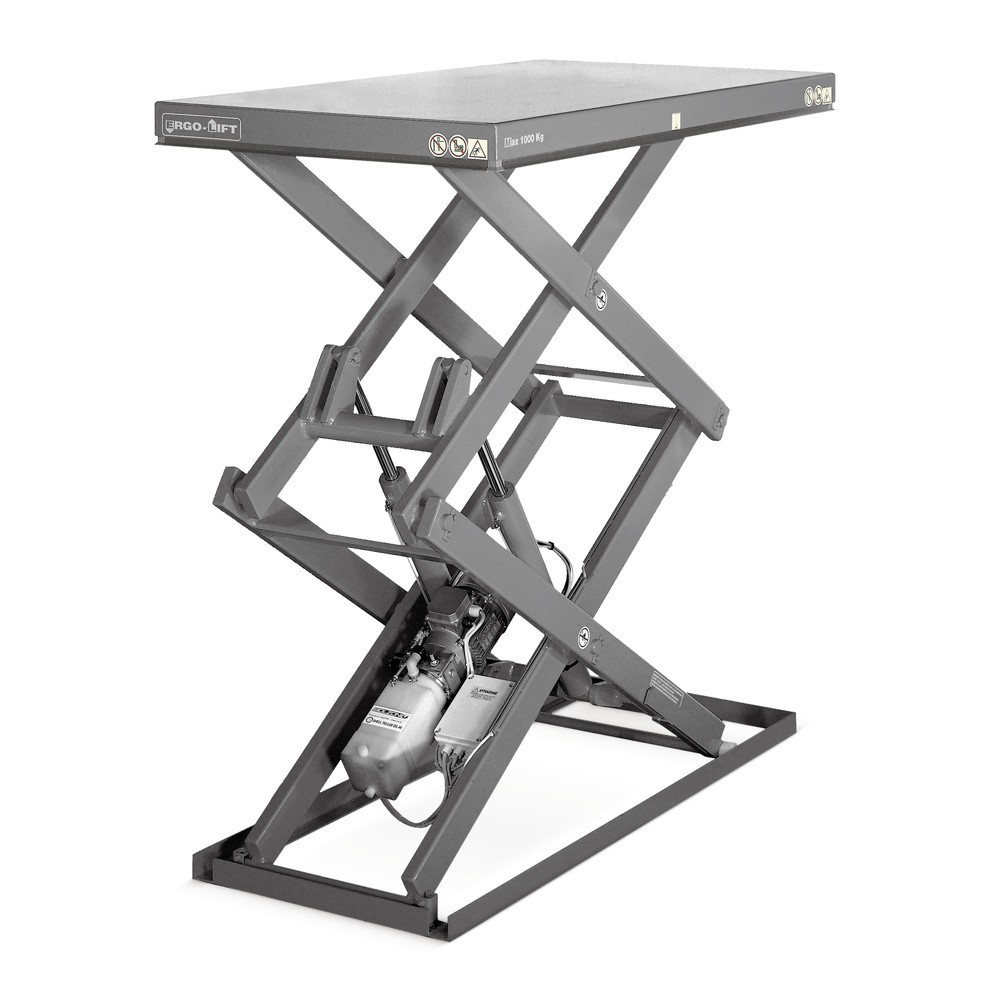

- Scheren-Hubtisch mit Doppel-Schere aus robustem Baustahl ST37
- Pulverbeschichtete Oberflächen für Widerstandsfähigkeit im Industriealltag
- Inklusive elektronischer Steuereinheit UC60 (Plug-and-Play-Version)
40 Arbeitstage
- Einfach-Scheren-Hubtisch EdmoLift® der T-Serie aus belastbarem Baustahl ST52
- Robuste Konstruktion ermöglicht täglichen Dauereinsatz
- Bedienvorrichtung mit Totmannschalter
45 Arbeitstage
- Scheren-Hubtisch EdmoLift® mit Doppelscheren aus robustem Vierkantrohr
- Inklusive elektronischer Steuereinheit UC60 (Plug-and-Play-Version)
- Bedienvorrichtung mit Totmannschalter
45 Arbeitstage
- Robuster Hubtisch mit 330 kg Tragkraft
- Wendiger Hubtischwagen als mobile Transporthilfe
- Arbeitstisch für ergonomisches Arbeiten
37 Arbeitstage
- Kraftvoller Hubtisch mit 600 kg Tragkraft
- Leichtgängiger Hubtischwagen als mobile Transporthilfe
- Stabiler Arbeitstisch für ergonomisches Arbeiten
37 Arbeitstage
- Hochbelastbarer Hubtisch mit 850 kg Tragkraft
- Leichtgängiger Hubtischwagen als mobile Transporthilfe
- Stabiler Arbeitstisch für ergonomisches Arbeiten
37 Arbeitstage
- Einfachwirkender Hubzylinder mit Leckölleitung
- Robuste Plattformoberfläche aus pulverbeschichtetem Stahlblech
- Mechanische Arretierungen an der unteren und oberen Hubposition sichern die Ladung
42 Arbeitstage
- Robuster Hubtisch mit 350 kg Tragkraft
- Wendiger Hubtischwagen als mobile Transporthilfe
- Arbeitstisch für ergonomisches Arbeiten
37 Arbeitstage
- Einfachwirkender Hubzylinder mit Leckölleitung
- Für gleichmäßig verteilte Lasten geeignet
- Plattformbelag aus glattem Blech
42 Arbeitstage

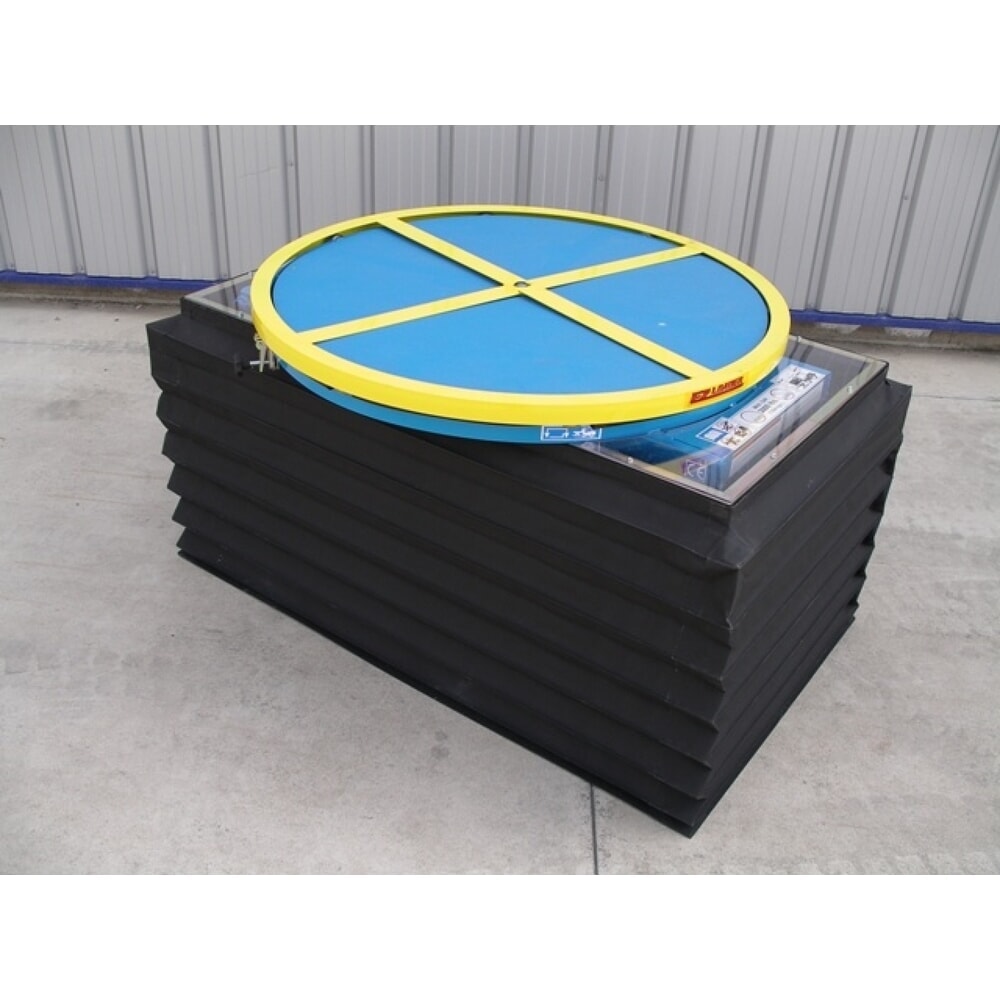

- Faltenbalg für Druckluft-Scheren-Palettenpositionierer
- Aus strapazierfähigem Polyvinylchlorid
- Mit Versteifung in jeder Falte
10 Arbeitstage

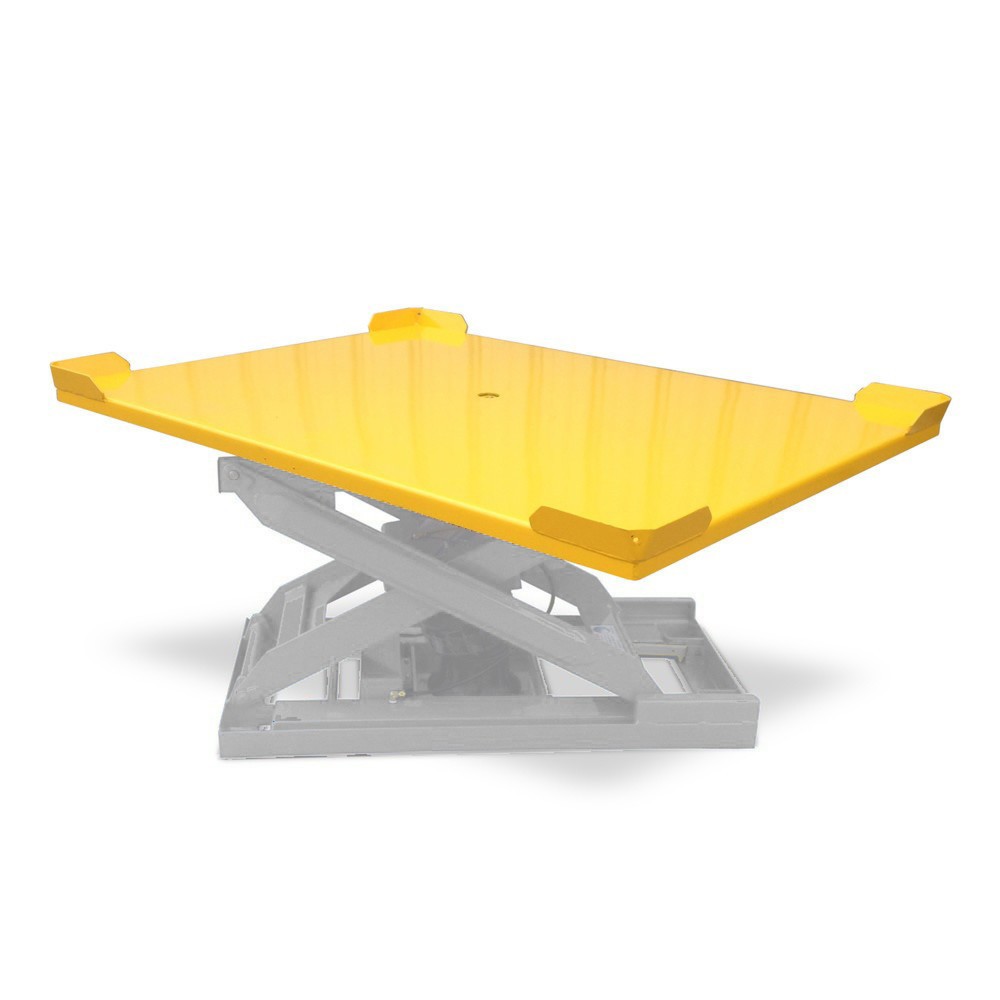

- Plattform für Druckluft-Scheren-Palettenpositionierer, drehbar
- Alternativ zur runden Plattform des Druckluft-Hubtischs nutzbar
- Extrem stabil und verschleißfest dank Konstruktion aus Stahl
10 Arbeitstage

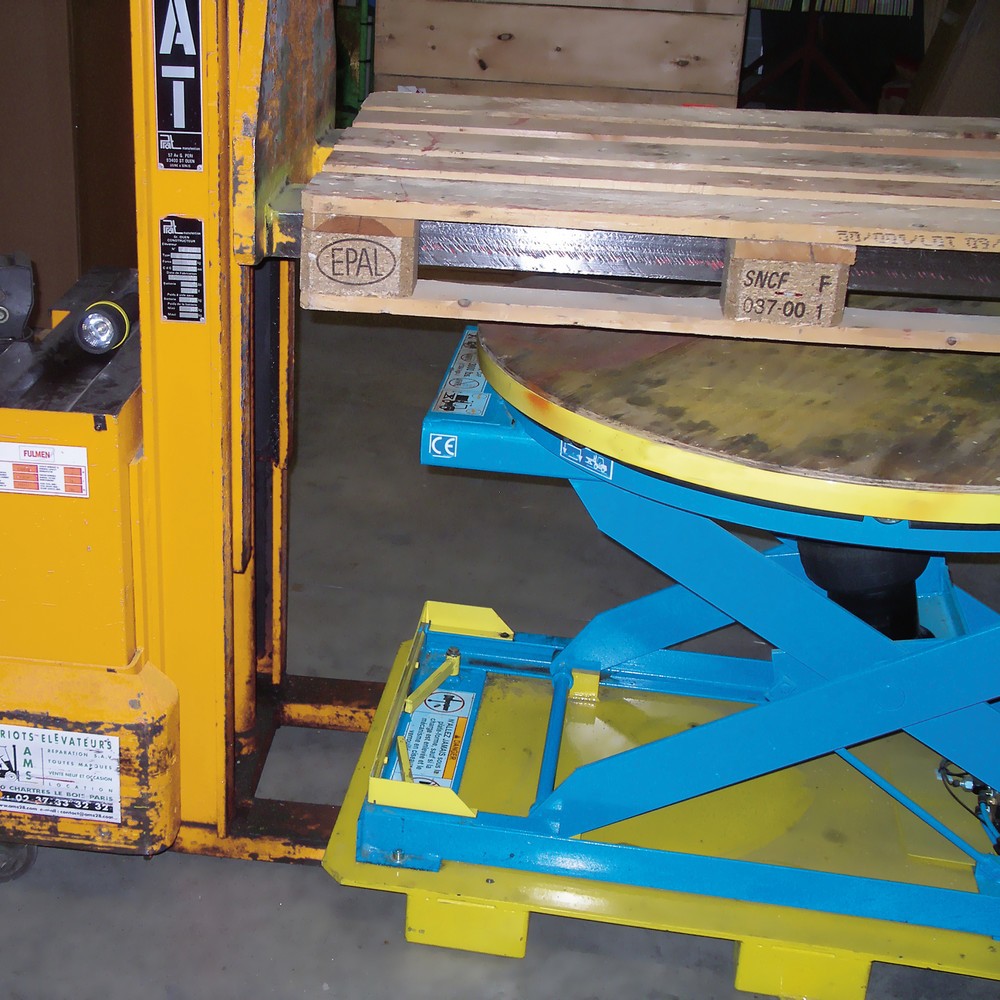

- Fußgestell für Druckluft-Scheren-Palettenpositionierer
- Zum Beladen und Verfahren des Tisches mit radarmunterstützten Staplern
- Hochrobuste und langlebige Stahlkonstruktion
10 Arbeitstage

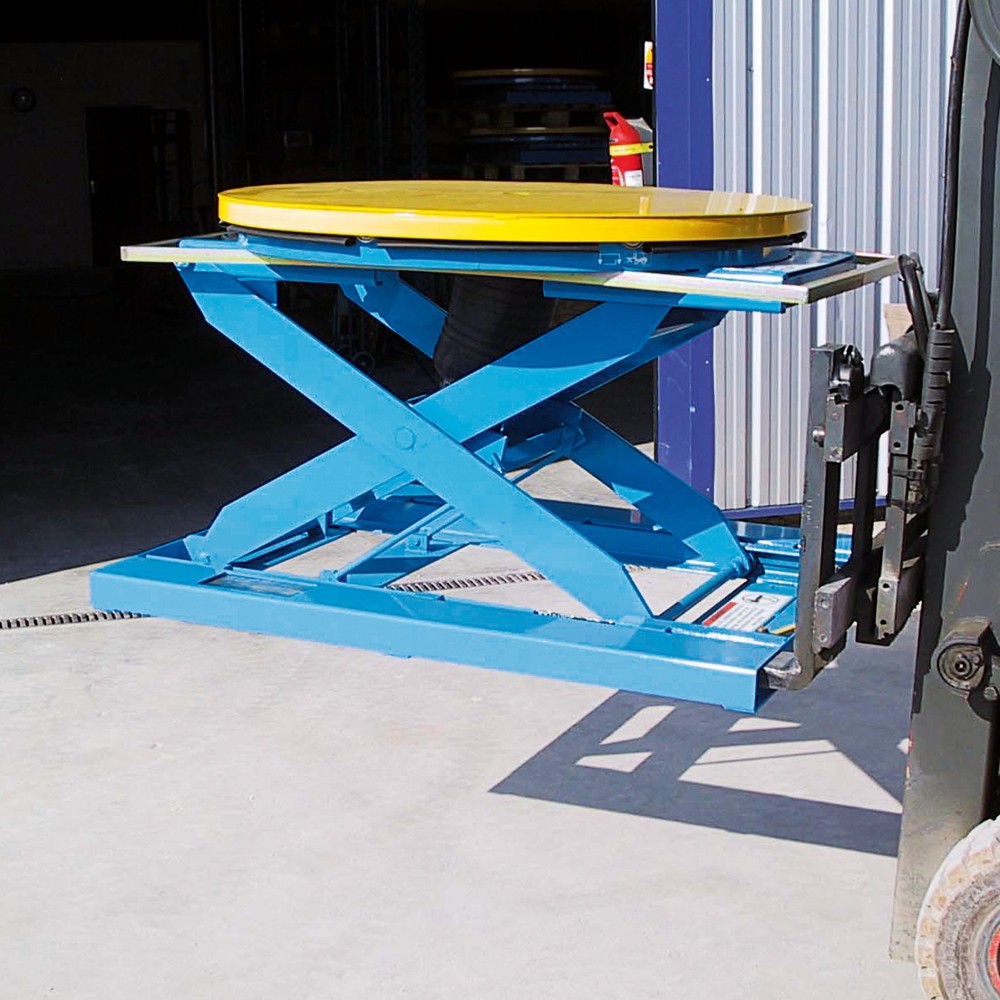

- Einfahrtaschen für Gabelstapler für Druckluft-Scheren-Palettenpositionierer
- Ermöglichen Verfahren des Hubtisches auch bei Nutzung des Faltenbalgs
- Robuste und verschleißfeste Stahlkonstruktion
15 Arbeitstage
Mit einem Hubtisch ergonomisch arbeiten
Mithilfe eines Hubtischs heben Sie palettierte oder einzelne Güter auf eine ergonomische Arbeitshöhe oder auch zu höher gelegenen Lagerebenen. Hubtischwagen ermöglichen es zudem, Lasten über kurze Strecken zu verfahren. Mit unserem Kaufratgeber wählen Sie das passende Produkt für Ihren Bedarf aus.
1. Ein Hubtisch lässt sich vielseitig im Betrieb einsetzen
Ein Hubtisch kann ein unverzichtbares Hilfsmittel im Lager, in der Intralogistik sowie an Fertigungsanlagen und in Verkaufsbereichen sein. Mit einem Hubarbeitstisch lassen sich Güter auf oder in verschiedenen Lastträgern wie zum Beispiel Paletten, Umverpackungen oder Palettenboxen sowie auch einzeln heben und absenken – in eine ergonomische Arbeitshöhe, die ein rückenschonendes Arbeiten ermöglicht. Dazu sind die Hilfsmittel als stationäre Scherenhubtische oder verfahrbare Scheren-Hubtischwagen erhältlich, die je nach Modell manuell, elektrisch oder mit Druckluft angehoben werden können. Die Einsatzmöglichkeiten eines Hubtischs im Überblick:
| Einsatz | Details |
|---|---|
| Werkbank, Arbeits- und Montagetisch |
|
| Warenlift |
|
| Überladebrücke und Rampenanlage |
|
| Kommissionierer |
|
| Bestandteil von Fertigungsstraßen |
|
2. Unsere Hubtisch-Modelle im Detail
Die Hubtische aus unserem Sortiment entsprechen allen geforderten Sicherheitsstandards und sind nach DIN EN 1570 des Europäischen Komitees für Normung (CEN) geprüft und zertifiziert. Die Geräte sind ausschließlich aus hochwertigen Materialien wie z. B. pulverbeschichtetem Profilstahl oder massivem Bau- oder Werkzeugstahl (ST52 oder ST37) gefertigt und hochwertig verarbeitet. Damit ist jeder BARTH-Hubtisch, Ameise® Hubtisch oder ein Modell von EdmoLift® ein zuverlässiges und sicheres Arbeitsgerät mit einer langen Lebensdauer.
Scherenhubtische
Die bei uns erhältlichen, stationären Scherenhubtische ermöglichen es Ihnen, Lasten in große Höhen (modellabhängig) zu heben oder aus diesen abzusenken. Dazu ist die Hubtisch-Plattform jeweils auf mindestens zwei scherenartig angeordneten Trägern montiert, die auf den Untergrund geschraubt oder auch in Gruben installiert werden können. Die Scherenhubtische sind in unterschiedlichen Bautypen verfügbar, die auf spezifische Einsatzbereiche abgestimmt sind und können mit Zubehör für Scherenhubtische erweitert werden:
| Art des Scherenhubtisches | Merkmale | Leistung |
|---|---|---|
Flach-Scherenhubtisch
|
|
|
Einfach-Scherenhubtisch
|
|
|
Doppel-Scherenhubtisch
|
|
|
| Verladehubtische |
|
|
Neigehubtische
|
|
|
Palettenpositionierer
|
|
|
Scheren-Hubtischwagen
Scheren-Hubtischwagen sind ideale Hilfsmittel, um Waren, Werkzeuge oder Fertigungsteile an den Einsatzort zu verfahren und zum Kommissionieren auf eine ergonomisch korrekte Arbeitshöhe zu heben oder zu senken. Das kann je nach Modell mit Spindel, manuell über einen Fußhebel oder elektrisch erfolgen. Für einen einfachen Transport ist jeder Hubtisch kompakt gebaut und mit kleineren Plattformen ausgestattet als ein stationärer Scherenhubtisch.
Verfahren wird ein Hubtischwagen über ergonomische Schiebebügel und auf leichtgängigen Rollen aus TPU oder Polyurethan. Am Einsatzort lassen sich die Geräte mit Feststellbremsen sicher arretieren. Die Scheren-Hubtischwagen aus unserem Sortiment erreichen Hubhöhen bis zu 1800 mm und bieten eine Tragfähigkeit bis 1000 kg. Je nach Hubhöhe und Tragkraft sind die Geräte mit Einfach-, Doppel- oder Tandemscheren ausgestattet.
3. So wählen Sie einen passenden Hubtisch aus
In unserem Sortiment finden Sie eine große Auswahl an verschiedenen Hubtischen, die sich unter anderem in ihrem Hubbereich, ihrer Tragfähigkeit oder ihrer Nutzung unterscheiden. Damit Sie den für Ihren Bedarf geeigneten Hubtisch finden, sind einige wichtige Auswahlkriterien zu beachten:
- Welches Gewicht muss der Hubtisch tragen können?
- Welche Hubhöhe soll das Gerät erreichen können?
- Welche Abmaße hat das Produkt und welche Plattformgröße passt dazu?
- Wo wird der Hubtisch aufgestellt (Innen- oder Außenbereich)?
- Auf welche Weise wird der Hubarbeitstisch beladen?
- Soll der Hubtisch stationär oder mobil einsetzbar sein?
- Mit welchem Antrieb soll die Hubfunktion arbeiten?
- Sind bestimmte Sicherheitsfeatures für das Gerät gewünscht?
Tragfähigkeit
Um Waren und Güter auf einem Hubtisch sicher und stabil anheben und gegebenenfalls verfahren zu können, dürfen die Geräte ausschließlich mit der angegebenen Maximallast beladen werden. Für die Auswahl eines geeigneten Hubtischs sollten Sie daher die Spitzenlasten, die in Ihren Betriebsablauf anfallen, als Entscheidungsgrundlage heranziehen. Die bei uns verfügbaren Scheren-Hubtischwagen bieten hierzu modellabhängig eine maximale Tragfähigkeit von ca. 1000 kg. Die stationären Scherenhubtische aus unserem Sortiment bieten je nach Ausführung eine Tragfähigkeit bis zu 8000 kg und sind damit für den vertikalen Transport von Schwerlasten ideal.
Wichtig bei der Auswahl eines Hubtischs mit passender Tragkraft ist vor allem, wie das Gewicht auf der Plattform verteilt wird. So kann beispielsweise ein Hubtisch für die Werkstatt mit einer Tragfähigkeit von 1000 kg für ein Lastgewicht von 1000 kg nicht mehr ausreichend sein, wenn die Last nicht gleichmäßig auf der Plattform verteilt wird. Das liegt im Zusammenspiel von Kraft- und Hebelarm begründet: Je nachdem, wo die Last auf der Plattform liegt, werden die Scheren des Hubtisches unterschiedlich stark belastet. Damit Schäden vermieden werden, gibt die DIN EN 1570-1 hierzu vor:
- Wird die gesamte Plattform gleichmäßig belastet, reicht die herstellerseitig angegebene Tragkraft aus. Für eine maximale Beispiellast von 1000 kg ist also ein Hubtisch mit einer Tragkraft von 1000 kg die passende Wahl.
- Wird die Last nur auf der halben Plattformlänge aufgeladen, muss das Gerät noch mindestens die Hälfte des Lastgewichts tragen können. Verfügt der Hubtisch für den Werkstatteinsatz also über eine Tragkraft von 1000 kg, darf nur noch ein Lastgewicht von maximal 500 kg über die halbe Plattformlänge aufgeladen werden. Umgekehrt bedeutet das: Soll ein Lastgewicht von 1000 kg über die halbe Plattformlänge geladen werden, ist der Kauf eines Modells mit einer Tragkraft von 2000 kg nötig.
- Wird die Last nur auf der halben Plattformbreite aufgeladen, muss der Hubtisch noch mindestens ein Drittel des Lastgewichts tragen können. Verfügt das Modell über eine Tragfähigkeit von 1000 kg, darf auf der halben Plattformbreite also nur noch ein Lastgewicht von maximal 330 kg aufgeladen werden. Im Umkehrschluss bedeutet das: Sollen Lastgewichte von 1000 kg regelmäßig über die halbe Plattformbreite geladen werden, ist ein Hubtisch mit einer Tragkraft von 3000 kg statt nur 1000 kg die richtige Wahl.
Hubhöhe
Ob ein Hubtisch in der Werkstatt oder in der Fertigung gemäß seines geplanten Einsatzzwecks in Ihre Betriebsabläufe passt, hängt neben der Tragfähigkeit auch von der Hubhöhe ab.
- Hubtische, die vor allem als stationäre Arbeitstische in ergonomischer Höhe genutzt werden:
| Hubtische | Hubbereich |
|---|---|
| Palettenpositionierer |
270 bis 780 mm |
| Flach-Scherenhubtische |
80 bis 840 mm |
| Neigehubtische |
190 bis 850 mm |
- Hubtische, die als stationäre Material- oder Warenlifte eingesetzt werden:
| Hubtische | Hubbereich |
|---|---|
| Einfach-Scherenhubtische (stationärer Arbeitstisch) |
150 bis 1880 mm |
| Verladehubtische |
80 bis 2700 mm |
| Doppel-Scherenhubtische |
270 bis 2700 mm |
- Hubtische, die als mobile Arbeitstische oder Transporthilfe eingesetzt werden:
| Hubtische | Hubbereich |
|---|---|
| elektrische Scheren-Hubtischwagen |
368 bis 1300 mm |
| manuelle Scheren-Hubtischwagen |
216 bis 1800 mm |
| Montage-Hubtischwagen |
480 bis 1150 mm |
Aufstellungsort
Jeder Hubtisch bei Jungheinrich PROFISHOP ist für den Einsatz in trockenen Innenbereichen geeignet. Einige Ausführungen ermöglichen jedoch auch den Einsatz in feuchten oder korrosiven Innenbereichen bzw. der Witterung ausgesetzten Außenbereichen. Dazu gehören unter anderem unsere Edelstahl-Scherenhubtischwagen. Diese Hubtischwagen sind korrosionsbeständig und auch gegenüber vielen aggressiven Laugen, Säuren und Salzwasser beständig. Edelstahl-Scherenhubtischwagen erfüllen darüber hinaus hohe Anforderungen an Hygiene und Reinigung und können somit in der Lebensmittel- und Pharmaindustrie eingesetzt werden.
Beladung
Um Waren oder Güter auf einen Hubtisch zu laden oder zu entladen, werden meist Flurförderzeuge wie Hubwagen, Hochhubwagen oder Gabelstapler eingesetzt. Je nach Lastgewicht, den örtlichen Begebenheiten und der Nutzung des Hubarbeitstisches sind dabei folgende Optionen möglich:
| Beladungsart | Hubtisch-Typ | Vorgangsbeschreibung | einsetzbares Flurförderzeug |
|---|---|---|---|
| Direktes Einfahren |
Flach-Scherenhubtisch mit U-Form |
Hierbei werden die Flurförderzeuge direkt in die U-förmige Aussparung der Hubtisch-Plattform eingefahren. Der Lastträger kann anschließend bequem und sicher über der Plattform abgesenkt und abgesetzt werden. |
|
| Be- oder Entladen über Auffahrkeil |
Flach-Scherenhubtisch mit G-Form |
Diese Hubtische bieten eine geschlossene Plattform, weshalb die Gabelzinken von Hubwagen oder Hochhubwagen nicht direkt einfahren können. Hier ist es stattdessen über einen stabilen Auffahrkeil möglich, an die Plattform heranzufahren und Güter zu entnehmen oder abzusetzen. |
|
| Be- oder Entladen mit freitragenden Gabelzinken |
|
Bei den Staplern in Breitspurausführung ist der Gabelabstand größer als bei den Standardausführungen. Bei den Hubtisch-Modellen mit Plattformen, die nicht breiter als 800 mm sind, können die Gabelzinken der Breitspur-Flurförderzeuge so einfach links und rechts neben den Hubtisch einfahren und das palettierte Gut direkt über der Plattform absetzen oder aufnehmen. |
|
| Be- oder Entladen barrierefrei |
Scherenhubtisch und Verladehubtisch mit Grubeneinbau |
Um die Plattformen barrierefrei mit Flurförderzeugen zu erreichen, eignen sich viele unserer stationären Hubtisch-Modelle auch für den Grubeneinbau. Auf diese Weise liegen Untergrund und Plattform auf gleicher Höhe und können auch mit Hubwagen be- und entladen werden. |
Alle
|
Mobile oder stationäre Nutzung
Ein Hubarbeitstisch kann je nach Bauart mobil oder stationär eingesetzt werden. Der wesentliche Unterschied bei den Varianten liegt hier in der Tragfähigkeit und den erreichbaren Hubhöhen: Mobile Scheren-Hubtischwagen verfügen über kleinere Plattformen und eine geringere Tragfähigkeit als stationäre Modelle. Meist erreichen sie auch nicht die gleichen Hubhöhen wie stationäre Hubtische. Sie lassen sich aber leichtgängig auf kurzen Strecken verfahren und bieten damit vielseitige Einsatzmöglichkeiten.
Ein stationärer Hubtisch lässt sich hingegen fest auf dem Untergrund oder auch in Gruben einbauen. Da diese Modelle hohe Tragkräfte und Hubhöhen erreichen, lassen sich schwere Lasten oder sogar Flurförderzeuge damit vertikal transportieren.
| Hubtisch-Typ | Einsatzgebiete |
|---|---|
mobil
|
|
stationär
|
|
Hubfunktion
Bei Jungheinrich PROFISHOP kaufen Sie Hubtische, die über unterschiedliche Hubantriebe verfügen. Welcher Antrieb für Ihren Betrieb geeignet ist, richtet sich nach der Tragkraft, den Aufgaben und dem Einsatzbereich des Hubtisches. Je nach Antriebssystem ergeben sich verschiedene Vor- und Nachteile für jede Hubfunktion:
| Hubfunktion | Funktionsweise und Ausstattungsdetails | Vorteile | Nachteile |
|---|---|---|---|
| Spindel |
|
|
|
| pneumatisch (Druckluft) |
|
|
|
| fuß- oder hand-hydraulisch |
|
|
|
| elektro-hydraulisch |
|
|
|
Sicherheitsfeatures für sicheres Arbeiten
Jeder Hubtisch aus unserem Sortiment ist je nach Einsatzzweck und individueller Anforderungen mit diesen Sicherheitsfeatures gemäß DIN EN 1570 des Europäischen Komitees für Normung (CEN) ausgestattet:
| Sicherheitsausstattung | Merkmale |
|---|---|
| Not-Aus-Funktion |
Der Schalter ist an der Bedieneinheit angebracht: Beim Betätigen werden sofort alle Bewegungen sowie ggf. auch die Stromversorgung unterbrochen. |
| Sicherheitskontaktleiste |
Die Leiste befindet sich an der Unterseite der Plattform und löst bei Berührung aus, wenn der vorgegebene Fußfreiraum nicht eingehalten wird. Beim Auslösen wird sofort die Hub- oder Senkbewegung gestoppt. |
| Überdruckventil für pneumatischen und hydraulischen Hubantrieb |
Über das Ventil wird ein Überdruck automatisch abgeführt: Schäden oder Leckagen an Stellschrauben, Leitungen oder Schläuchen werden so vermieden. |
| Hitzeschutz für elektrische Antriebssysteme |
Der Hitzeschutz verhindert ein Überhitzen von elektrischen Systemen und vermeidet dadurch Kurzschlüsse oder Kabelbrände. |
| Schlüsselschalter |
Die Funktionen eines Hubtischs mit Schlüsselschalter können nur durch das Einführen eines Schlüssels betätigt werden. Dadurch kann das Gerät ausschließlich von autorisiertem Personal in Betrieb genommen werden. |
4. FAQ zum Hubtisch
Mit einem Hubtisch lassen sich Güter auf oder in verschiedenen Lastträgern wie zum Beispiel Paletten, Umverpackungen oder Palettenboxen sowie auch einzeln heben und absenken. Dazu sind die Hubtische als stationäre Scherenhubtische oder verfahrbare Scheren-Hubtischwagen erhältlich. Die Vorteile von Hubtischen liegen dabei vor allem in ihren vielfältigen Anwendungsmöglichkeiten (modellabhängig):
- ergonomisches Arbeiten in individuell einstellbarer Arbeitshöhe
- Nutzung als (mobile) Werkbank oder Arbeitstisch möglich
- Einsatz als Warenlift für die Materialbereitstellung an z. B. Förderstrecken oder zur Be- und Entladung von Regalen
- Ersatz für Überladebrücken und Rampenanlagen
- Einbindung in automatisierte Prozesse möglich
Ein Hubarbeitstisch muss stets den geltenden Sicherheitsanforderungen gemäß DIN EN 1570 des Europäischen Komitees für Normung (CEN) entsprechen. Diese Sicherheitsfunktionen sollten laut Norm bei allen Hubtischen vorhanden sein:
- Not-Aus-Funktion
- Sicherheitskontaktleiste
- Überdruckventil
- Schlüsselschalter
Ein Hubtisch muss in jährlichem Abstand gemäß DIN EN 1570 und den Unfallverhütungsvorschriften (UVV) einer Sicherheitsüberprüfung unterzogen werden. Inhalt und Art der Prüfung sind durch die DGUV-Vorschriften 100-500 sowie 308-002 geregelt. Die Prüfung darf ausschließlich ein Sachkundiger ausführen. Pro Hubtisch ist dazu ein Prüfbuch anzulegen und das Gerät nach erfolgreicher Kontrolle mit einer UVV-Plakette zu versehen. Darüber hinaus sollten Betreiber von Hubtischen je nach Benutzungsfrequenz tägliche und monatliche Wartungsarbeiten ausführen:
- Tägliche Sichtprüfung: Alle Hydraulik- oder Pneumatik-Teile werden auf undichte Stellen, Leckagen oder sichtbare Schäden untersucht.
- Monatliche Wartung: Alle Sicherheitseinrichtungen eines Hubtisches werden auf ihre Funktionstüchtigkeit überprüft. Außerdem wird der Ölstand des Hydraulikaggregats kontrolliert und gegebenenfalls aufgefüllt. Die Hydrauliköl-Temperatur muss im vorgeschriebenen Bereich liegen.
Welche Wartungsarbeiten für einen Hubtisch wichtig sind, ist auch in der Bedienungsanleitung des Geräts aufgeführt. Dort finden Sie auch weiterführende Angaben zu empfohlenen Wartungsintervallen für das spezifische Gerät.
