Hochhubwagen

Hochhubwagen befördern Paletten und andere unterfahrbare Ladungsträger nicht nur von einem Ort zum anderen, sondern auch in die Höhe. Je nach Ausführung eignen sich die manuellen oder elektrischen Hochhubwagen auch zur Be- und Entladung von LKW und zum Ein- und Auslagern von Waren in Lagerregale. In unserem Kaufratgeber informieren wir Sie über die Vorteile der verschiedenen Stapler-Typen, und helfen Ihnen so, schnell das passende Produkt für Ihren Bedarf finden.

1. Was ist ein Hochhubwagen?

2. So wählen Sie den passenden Hochhubwagen aus

Um das passende Hochhubwagen-Modell für Ihren Bedarf zu finden, sollten Sie zunächst die Anforderungen bestimmen, die erfüllt werden sollten. Diese werden im Wesentlichen durch die Arbeitsumgebung bestimmt. Am besten erstellen Sie durch Beantwortung der folgenden Fragen ein detailliertes Anforderungsprofil:

Anhand der folgenden Auswahlparameter ermitteln Sie, welcher Stapler der richtige für Ihren Bedarf ist.

Einsatz

Generell sind Hochhubwagen ideal für den Einsatz in Innenbereichen geeignet: Sie arbeiten emissionsfrei und lassen sich vor allem auf ebenen, glatten Böden verfahren. Je nach Einsatzort oder -gebiet sind unterschiedliche Stapler-Typen geeignet:

Antrieb

Der Antrieb bestimmt die Art und Weise, wie sich ein Hochhubwagen beim horizontalen Transport und beim vertikalen Ein- und Ausstapeln bedienen lässt:

• Manueller Antrieb: Manuelle Hochhubwagen werden ausschließlich durch die eigene Körperkraft bedient. Wir empfehlen sie für kurze Transportwege. Mit den bei uns erhältlichen Handwinden-Staplern erfolgt der Lastenhub durch das Kurbeldrehen und die Kraftübertragung über ein Stahlseil. Alternativ erhalten Sie bei uns Hochhubwagen mit hydraulischen Zylindern und größerer Tragkraft: Bei den Hydraulik-Staplern aktiviert das manuelle Pumpen die Hydraulikpumpe und die Kraftübertragung erfolgt mittels eines Hydraulikzylinders mit linearer Bewegung.
• Semi-elektrischer Antrieb: Semi-elektrisch betriebene Hochhubwagen eignen sich ebenfalls eher für kurze Wege, da die Batterie ausschließlich die Hubarbeit unterstützt: Lasten werden mithilfe des Hubmotors kraftsparend elektrisch angehoben und gesenkt. Das Verfahren des Staplers erfolgt manuell. Diese Modelle eignen sich für gelegentliche Stapelvorgänge bis 3000 mm Hubhöhe.
• Vollelektrischer Antrieb: Stapler mit dieser Antriebsart verfügen über einen Hub- und einen Fahrmotor. Beide werden über die Fahrzeugbatterie mit Energie versorgt. So kann der Hochhubwagen leicht und kraftsparend verfahren werden. Lasten lassen sich mit diesem Gerät elektrisch anheben und absenken. Wir empfehlen die vollelektrisch betriebenen Hochhubwagen für längere Transportstrecken und kontinuierliche Hubprozesse sowie das Ein- und Ausstapeln von Lasten in großen Höhen.

Welche Unterschiede zwischen elektrisch und hydraulisch angetriebenen Hochhubwagen bestehen, sehen Sie im Video:

Hubhöhe

Eines der wichtigsten Auswahlkriterien eines Hochhubwagens ist die Hubhöhe: Sie bestimmt, bis zu welcher Höhe Sie Paletten und andere unterfahrbare Ladungsträger maximal anheben können. Beim Einsatz von Hochhubwagen in Innenräumen sind jedoch noch weitere Parameter zu berücksichtigen:

Begriff/Parameter	Bedeutung
Hubgerüst, Bauhöhe	Die Bauhöhe bezeichnet die größte Höhe eines Flurförderzeugs, gemessen vom Boden. Sie kann sich aber bei Flurförderzeugen mit Hochhubeinrichtung – abhängig vom Hubgerüst – verändern, je nachdem, ob der Mast ein- oder ausgefahren ist.
maximale Hubhöhe	Sie ist das Maß für den größtmöglichen Abstand vom Boden bis zur höchsten Lage des Lastaufnahmemittels (z. B. der Oberkante der Gabel oder der Plattform) im gehobenen Zustand des Lastträgers.
Freihub	Hiermit wird die Hubhöhe bezeichnet, bis zu der sich das Lastaufnahmemittel nach oben bewegen kann, ohne dass sich dadurch die Bauhöhe des Hubgerüstes verändert. Die Freihub-Funktion ist ideal, wenn niedrige Tordurchfahrten zu berücksichtigen sind oder bei geringen Deckenhöhen gestapelt werden muss, z. B. in Containern, geschlossenen Eisenbahn-Güterwagen oder Kellergeschossen.

Die bei uns erhältlichen Hochhubwagen sind mit verschiedenen Hubgerüstarten erhältlich. Das Funktionsprinzip ist bei allen Ausführungen dasselbe: Der Hubschlitten mit dem Gabelträger und der Last wird innerhalb des Standmastes bzw. Hubgerüstes durch einen Hubmotor (semi- und vollelektrische Stapler) oder mechanisch (Handwinden-Stapler) bzw. hydraulisch (Hydraulik-Stapler) vertikal bewegt. Bei einigen Modellen kann das Gerüst teleskopartig zwei- oder sogar dreifach ausgefahren werden. Auf diese Weise werden weitaus höhere Lagerplätze erreicht, ohne die Mobilität in niedrigen Arbeitsbereichen einzuschränken. Weiterführende Informationen dazu finden Sie in unserem Ratgeber Hubgerüst-Arten für Stapler im Überblick.

Nenntragfähigkeit (Tragkraft)

Die gewichtsspezifische Grenze, mit der ein Hochhubwagen beladen werden kann, wird als Tragkraft oder Nenntragfähigkeit bezeichnet. Diese darf nicht überschritten werden, um die tragenden Teile des Flurförderzeugs nicht zu überladen und einen sichereren Umgang mit dem Stapler nicht zu gefährden. Bei Handwinden-Staplern wird die Tragkraft auf einem Schild am Flurförderzeug ausgewiesen. Anhand des Traglastdiagramms, das auf Elektro-Hochhubwagen und Hydraulik-Staplern einsehbar ist, lässt sich ablesen, wie die Nenntragfähigkeit jeweils von Hubhöhe und Lastschwerpunkt abhängt.

Zu beachten ist dabei auch die Resttragfähigkeit: Werden z. B. Anbaugeräte am Hochhubwagen genutzt, reduziert sich die allgemeine Tragfähigkeit, da sich auch der Lastschwerpunkt ändert. Nähere Informationen dazu finden Sie auch in unserem Ratgeber zur Tragfähigkeit von Staplern und Hubwagen.

Ladegut

Für Werkzeuge, Montagematerialien oder Einzelwaren eignen sich hingegen unsere Hochhubwagen mit Plattform wie z. B. die kompakten Handwinden-Stapler: Mit den Plattformen, die Sie auch als mobile Arbeitstische nutzen können, nehmen Sie Werkzeuge, Einzelteile oder Stückgut auf. Optional ausgestattet mit einem Dorn für Folienrollen, lassen sich mit den Hochhubwagen auch Verpackungsmaterialien in Arbeitshöhe anheben oder verfahren.

Bereifung

Unsere Hochhubwagen verfügen alle über ein 4-Punkt-Fahrwerk:

• Manuelle Hochhubwagen haben immer zwei Lenkräder und sind zusätzlich mit Einfach- oder Tandem-Gabelrollen ausgestattet Tandemrollen eignen sich besonders für unebene Böden oder wenn in Ihrem Lager Bodenschwellen überwunden werden müssen. Zudem verschleißen sie nicht so schnell wie Einzel-Gabelrollen und stabilisieren die Last besser.
• Elektrische Hochhubwagen verfügen über ein Antriebsrad und ein Stützrad und Einfach- oder Tandem-Gabelrollen.

Welches Rollenmaterial für Ihren Hochhubwagen am besten geeignet ist, hängt von den Einsatz- und Umgebungsbedingungen des Arbeitsumfelds ab. Zu berücksichtigen sind u. a.:

Rollen-Material	Einsatzgebiet	Eigenschaften
Nylon	auf harten und ebenen Untergrund geeignet	hart und belastungsfähig beste Wahl bei schwerer Ladung
Polyurethan	für universellen Einsatz geeignet	hochbelastbar und strapazierfähig auch für intensive Anwendungen geeignet geräuscharmer und stabiler Lauf
Topthane®	für universellen Gebrauch und unebene Böden geeignet	guter Grip für mittelschwere Einsätze geeignet verschleißfest
Vulkollan®-Quarz (nur auf Anfrage verfügbar)	für extrem glatte, feuchte und schmierige Böden geeignet	hohe Bremswirkung geringe Rutschgefahr wirkt leicht schmirgelnd auf Oberflächen für schwere Lasten ausgelegt für intensive Einsätze in Fisch- und Fleischindustrie oder Molkereien

Mitgänger- oder Mitfahrerbetrieb

Bei uns im Onlineshop kaufen Sie Hochhubwagen, die für den reinen Mitgängerbetrieb konzipiert sind. Auf Anfrage sind jedoch auch solche Modelle erhältlich, die einen Mitfahrerbetrieb ermöglichen.

• Hochhubwagen für den Mitgängerbetrieb: Bei allen Mitgänger-Modellen erfolgt die Steuerung des Flurförderzeugs über eine ergonomische Multifunktions-Deichsel über die Sie die Transportgeschwindigkeit, die Lenkung sowie das Heben und Senken bequem steuern, während Sie selbst den Stapler zu Fuß begleiten.
• Hochhubwagen mit kombiniertem Mitgänger-/Mitfahrerbetrieb: Bei diesen Modellen kann der Fahrzeugführer auf einer ausklappbaren Plattform bequem mitfahren, weshalb diese Stapler auch für den Einsatz auf längeren Strecken geeignet sind. Zusätzliche Haltebügel bieten hier ausreichende Sicherheit. Für Hochhubwagen mit Plattform benötigen Sie jedoch einen Staplerschein, da die Flurförderzeuge Geschwindigkeiten von mehr als 6 km/h erreichen. Diese Modelle sind bei uns nur auf Anfrage erhältlich.
• Stapler mit Fahrerstand: Auf Anfrage erhalten Sie bei uns auch Fahrzeuge mit einem integrierten Fahrerstand, in dem der Fahrzeugführer sitzen oder stehen kann. Erreicht das Flurförderzeug mehr als 6 km/h, benötigen Sie hierfür auch einen Staplerschein.

Individuelle Ausstattungsmöglichkeiten

Neben unserer großen Auswahl an Hochhubwagen im Standardsortiment bieten wir Ihnen auch die Möglichkeit, Ihren Stapler um zusätzliche individuelle Funktionen zu erweitern. Dazu gehören beispielsweise Anzeigedisplays, Organizer-Funktionen oder spezielle Antriebsräder. Für Handwinden-Stapler sind auch verschiedene Aufsätze wie z. B. Rollendorne erhältlich. Im Rahmen des Sonderbaus sind zudem viele weitere Ausführungen möglich. Unsere kompetenten Fachberater helfen Ihnen gerne bei der Auswahl.

3. Welche Hochhubwagen-Arten gibt es und welche Vorteile bieten sie?

Bei Jungheinrich PROFISHOP kaufen Sie Hochhubwagen in diversen Ausführungen:

Handwinden-Stapler

Hydraulik-Stapler

Die kompakten und wendigen hydraulischen Hochhubwagen sind speziell auf enge Lagergänge angepasst. Mit ihnen transportieren und stapeln Sie Lasten bis ca. 1500 kg. Das Verfahren des Hochhubwagens erfolgt rein manuell, die händische Hubarbeit wird durch hydraulische Zylinder unterstützt. Der hydraulische Hub ist stufenlos regulierbar. Mit diesen Hochhubwagen-Modellen können Sie Lasten über kürzere Distanzen transportieren und in bis zu 3 m Höhe einlagern. Im Video sehen Sie, wie ein Hydraulik-Stapler bedient wird und im Betrieb eingesetzt werden kann:

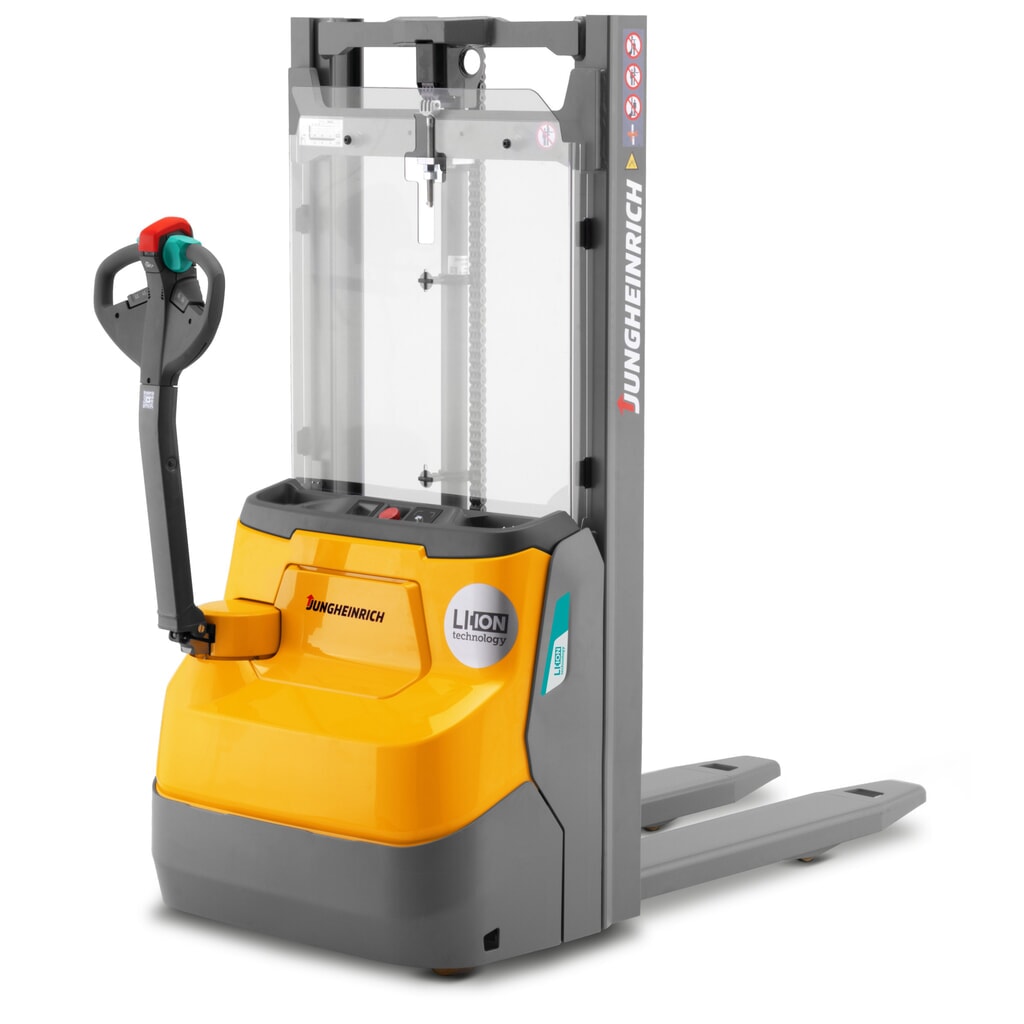

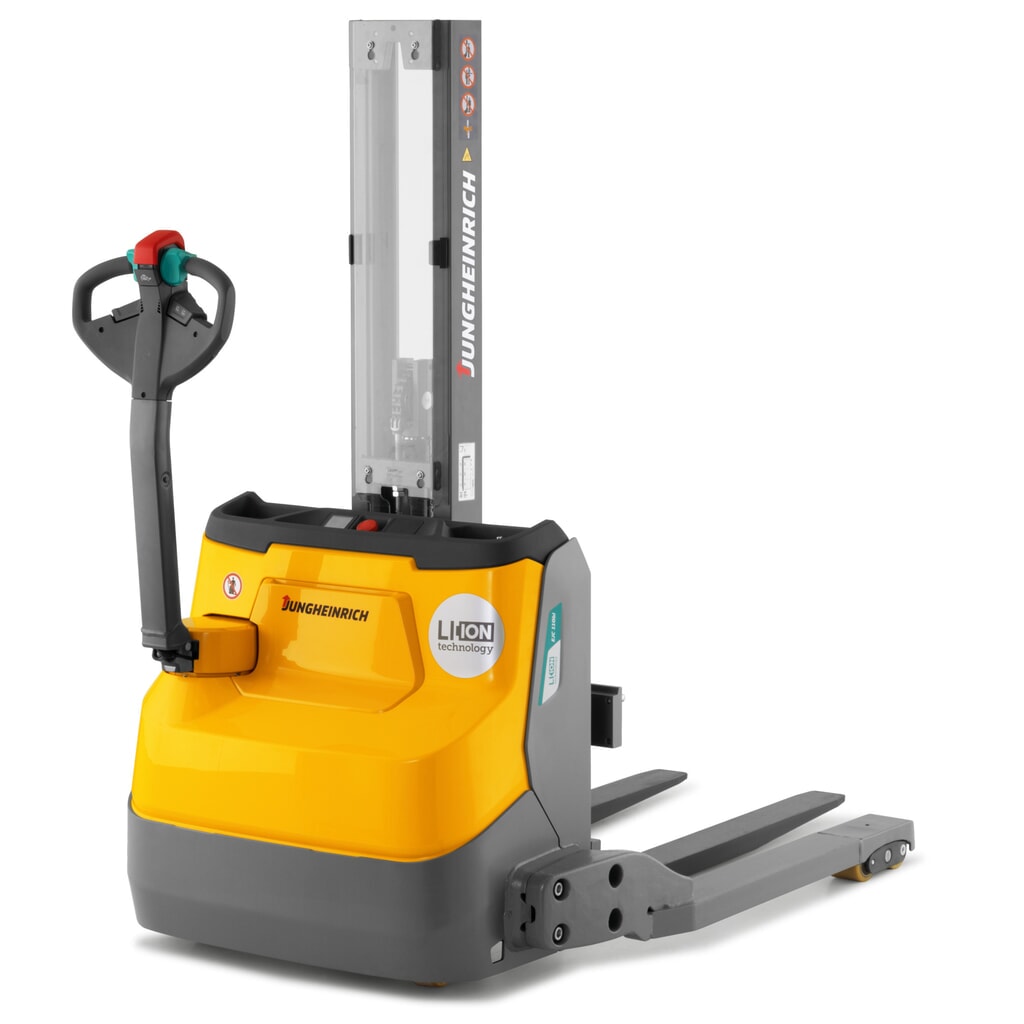

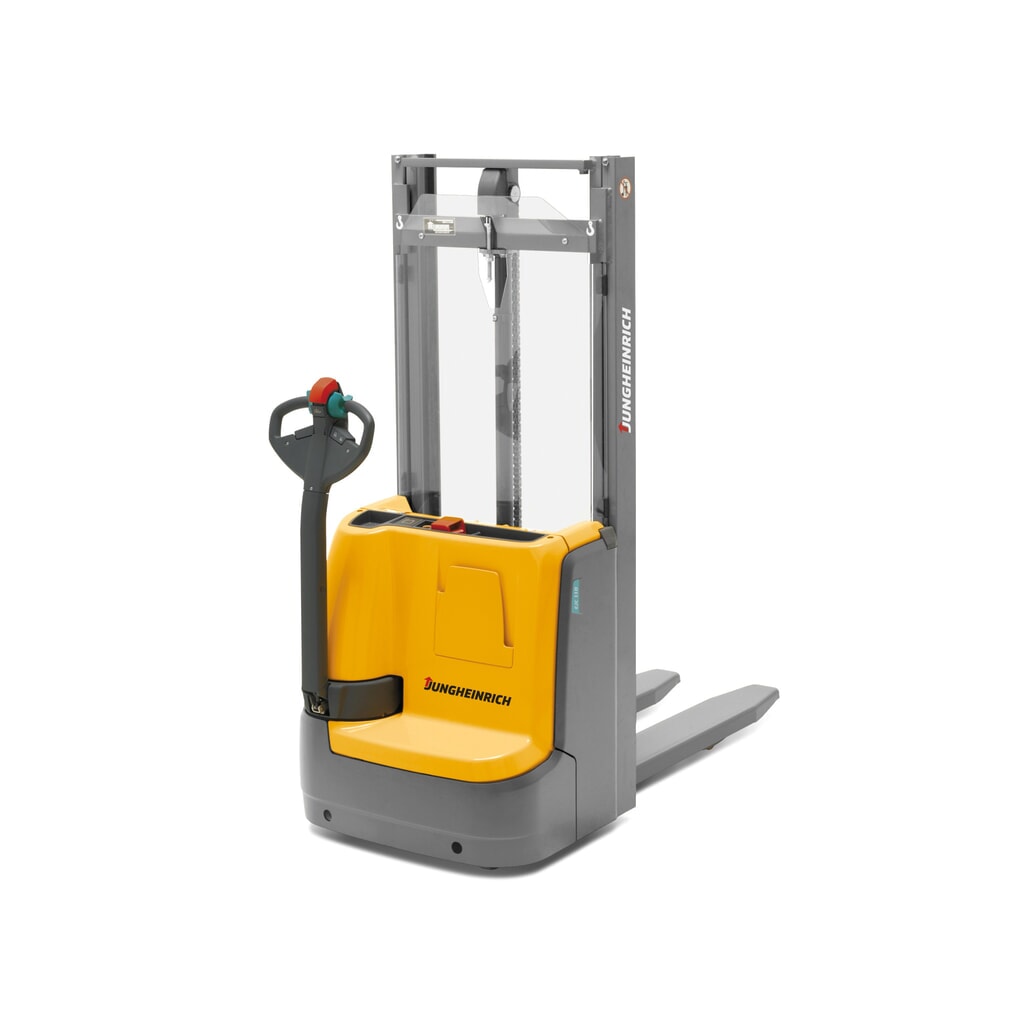

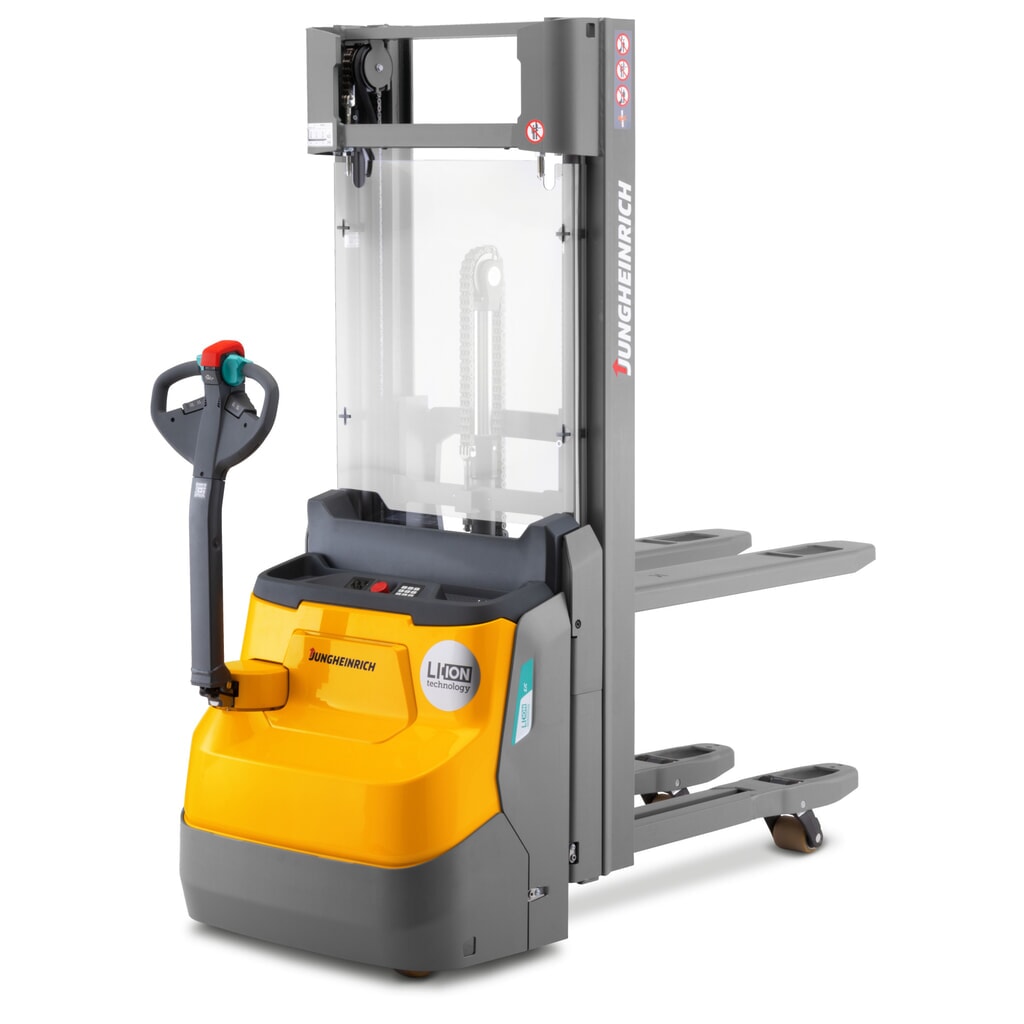

Elektro-Hochhubwagen

Sind Ihre täglichen Arbeitsanforderungen größer, die Transportwege länger oder die Arbeitsintervalle intensiver? Dann sind unsere elektrischen Hochhubwagen das Richtige für Sie. Aufgrund ihres Funktionsumfangs und ihrer Leistungsfähigkeit sind diese Stapler effizienter als manuelle Stapler. E-Hochhubwagen verfügen je nach Modell über einen oder zwei Motoren:

• Bei semi-elektrischen Modellen werden die Lasten mithilfe eines leistungsstarken Hubmotors in Höhen bis zu ca. 3570 mm ein- und ausgestapelt: Die aufwändige Pumparbeit an der Deichsel oder per Pedal entfällt.
• Vollelektrische Elektro-Stapler verfügen neben dem Hubmotor auch über einen elektrisch angetriebenen Fahrmotor: Dieser übernimmt auch die Vor- und Rückwärtsbewegung des Hochhubwagens. Damit transportieren Sie Lasten mühelos über längere Strecken im Lager.

Beide Motoren werden über eine Batterie mit Energie versorgt. Die Einsatzdauer ist bei Elektro-Hochhubwagen von der Leistungsfähigkeit der Batterie abhängig, die regelmäßig geladen werden muss. Falls eine Blei-Säure-Batterie die Energiequelle des E-Hochhubwagens ist, muss zudem regelmäßig demineralisiertes Wasser nachgefüllt werden.

4. Hochhubwagen neu oder gebraucht kaufen?

Ein Hochhubwagen unterstützt beim Ein- und Ausstapeln von Waren sowie beim Transport von palettierten Gütern. Das macht das Flurförderzeug zu einem vielseitigen Arbeitsgerät – für viele Jahre. Dennoch ist der Neukauf eines Hochhubwagens mitunter kostenintensiv. Aus diesem Grund bieten wir auch gebrauchte Hochhubwagen in Top-Qualität an:

Beschaffungsoptionen	Details und Vorteile	geeignet für
Neuware	große Auswahl an modernen Hochhubwagen bei Jungheinrich PROFISHOP Produkteigenschaften können bedarfsgerecht ausgewählt werden Sonderanfertigungen auf Nachfrage möglich volle Herstellergarantie	Betriebe, in denen keine Auftrags- oder Saisonspitzen zu erwarten sind Betriebe, die bedarfsgerecht gestaltete Flurförderzeuge benötigen Betriebe, die ausgediente Hochhubwagen-Modelle mit Neugeräten ersetzen möchten
Gebraucht-Hochhubwagen	hochwertige B- und C-Ware in veränderlicher Auswahl geringe Gebrauchsspuren und maximal 5 Jahre alt qualitätsgeprüft und technisch überholt entsprechen allen geltenden Sicherheitsvorgaben sofort einsatzbereit günstiger als Neuware bis zu 12 Monate Garantie	Betriebe, in denen ein eingeschränktes Budget für die Anschaffung von Hochhubwagen zur Verfügung steht Betriebe, in denen Hochhubwagen nur gelegentlich zum Einsatz kommen Privatpersonen

5. FAQ zu Hochhubwagen
