- Traditionelles Hebezeug für den universellen Einsatz im Forst- und Agrarbereich, der Industrie, für Montagetätigkeiten und viele weitere Einsatzfelder
- Robuste Stahlausführung und eine Zahnstange aus Vollmaterial erhöhen die Lebensdauer des Gerätes
- Last wird entweder auf der Klaue oder dem Kopf der Stahlwinde aufgenommen
5 Tage
- Lasten aus unterschiedlichen Höhen über die gesamte Länge der Stahlwinde aufnehm- bzw. absenkbar (verstellbare Klaue in der Tragleiste auf gewünschte Ansetzhöhe anpassbar)
- Klaue kann beliebig auf der Verstellschiene versetzt werden.
- Last wird entweder auf der verstellbaren Klaue oder dem Kopf der Stahlwinde aufgenommen
5 Tage
- Bestehend aus fester Hubklaue, Sicherheitskurbel, klappbarem Kurbelgriff und massiver Bodenplatte
- Für harte Beanspruchungen
- Sichere Bedienung: Lastdruckbremse sichert den Halt der Last
5 Tage
- Kompaktseilwinde für den Einsatz in den darstellenden Bereichen von Bühnen, Studios, Theatern etc.
- Gerillte Trommel zur einlagigen Wicklung des Stahlseils
- Hohe Lebensdauer des Seils durch 18-fachen Trommeldurchmesser
5 Tage
- Stirnradgetriebe für leichtläufiges Ab- und Aufrollen
- Voll verzinkte Ausführung
- Abnehmbare Handkurbel
5 Tage
- Zahnstangenwandwinden werden zum Heben, Senken, Ziehen und Drücken von Lasten verwendet
- Robuste Stahlausführung mit sorgfältig gearbeiteten Schnecken- und Stirnradgetrieben für leichtgängige manuelle Bedienung
- Zahnstange aus Vollmaterial mit Bohrung zur zusätzlichen Befestigung der Last
5 Tage
- Hochfestes Seilzuggerät aus Aluminium mit geringem Eigengewicht
- Mit GS-Zertifikat: amtlich auf Sicherheit geprüft
- Seilzug mit 3200 kg maximaler Tragkraft erhältlich
5 Tage
- Last wird entweder auf der Klaue oder dem Kopf der Stahlwinde aufgenommen
- Lastdruckbremse hält die Last in jeder Lage sicher
- Selbsthemmende Sicherheitskurbel als Rückschlagsicherung
2 Tage
- Wandseilwinden der Modellreihe SW-W sind zur ortsfesten Montage in Gebäuden vorgesehen
- Robustes Aluminiumgehäuse für die Modelle SW-W 80 und SW-W 125
- Bewährte Stahlblechausführung für die Modelle SW-W 300 bis 750
5 Tage
- Alu-Seilwinde ist durch ihre robuste Bauweise für den Einsatz im Freien geeignet
- Kompaktes Aluminiumgehäuse und geschlossener Kettenantrieb
- Ab 500 kg Traglast mit Schnellgang für kleine Lasten und zum schnelleren Auf- bzw. Abwickeln des unbelasteten Seils
5 Tage

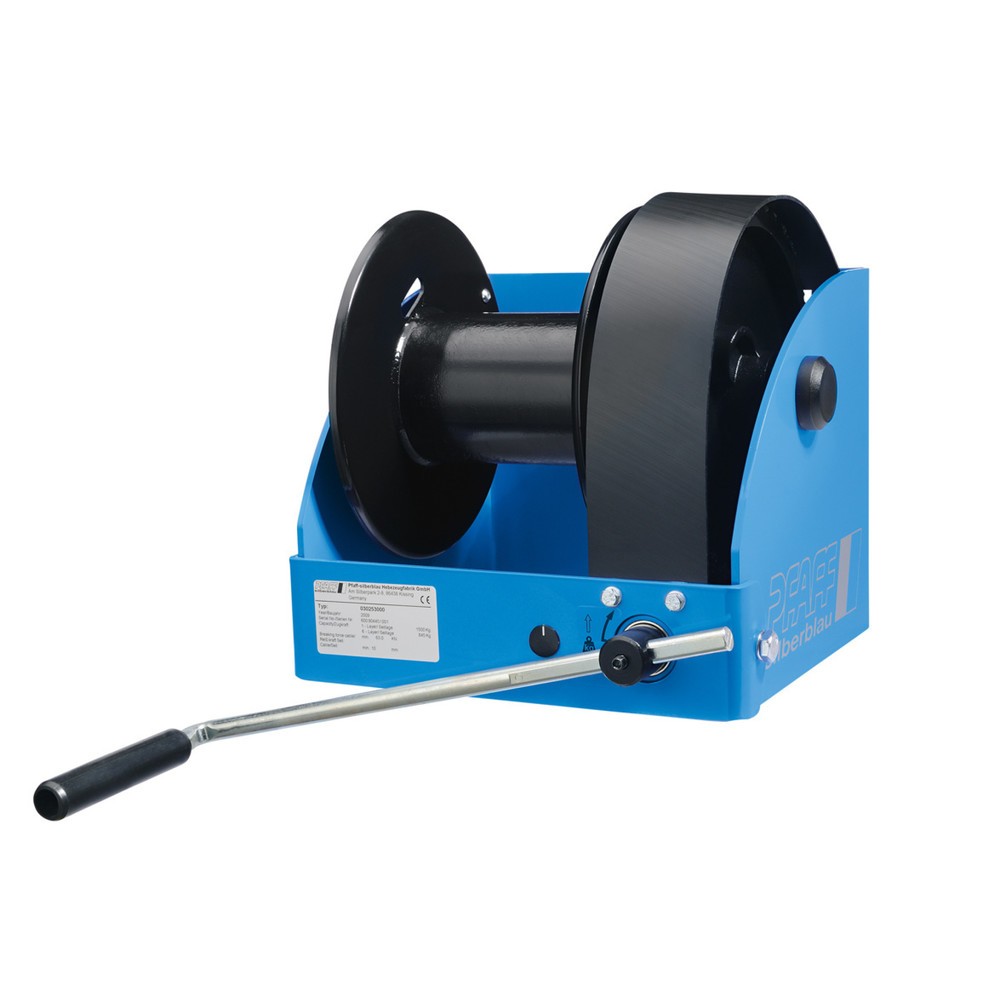

- Wandseilwinde mit Schneckengetriebe und Lastdruckbremse für schwere Lasten
- Schneckengetriebe mit zusätzlicher Lastdruckbremse für sicheren Halt der Last in jeder Lage
- Wälzgelagerte Achsen für besseren Seilablauf und eine längere Lebensdauer der Winde
5 Tage
- Zahnstangenwandwinden werden zum Heben, Senken, Ziehen und Drücken von Lasten verwendet
- Robuste Stahlausführung mit sorgfältig gearbeiteten Schnecken- und Stirnradgetrieben für leichtgängige manuelle Bedienung
- Zahnstange aus Vollmaterial mit Bohrung zur zusätzlichen Befestigung der Last
5 Tage
- Für den Einsatz überall dort, wo keine Elektrizität oder viel Schmutz ist
- Geschlossenes Getriebe zum Schutz der innenliegenden Teile, auch bei rauem Einsatz
- Wälzgelagerte Stirnräder und gleitgelagerte Seiltrommel
5 Tage
- Vielseitige Wandseilwinde zum Heben von Lasten
- Robustes Stahlblechgehäuse mit geringem Gewicht und flacher Bauart
- Seilabgang in alle Richtungen möglich
5 Tage
- Kugelgelagert
- Absprunggesichert durch 3 Bolzen
- Mit passend gedrehten Präzisionsrillen
5 Tage
- Zum schnellen Herstellen eines Anschlagpunktes bzw. zum Umlenken eines Seiles
- Einrollig klappbar
- Wird durch Schwenken des Hakens in Zugrichtung sicher verriegelt
5 Tage
- Zum Heben und Ziehen verschiedenster Lasten
- Leichtgängiges Stirnradgetriebe für hohen Wirkungsgrad und eine komfortable Bedienung
- Angebaute Lastdruckbremse hält die Last in jeder Lage sicher, ein ungewolltes Absenken der Last wird wirkungsvoll verhindert
5 Tage
- Antriebe mit Schneckengetriebe können universell eingesetzt werden (z. B. in Konstruktionen zum Bewegen oder Drehen von Lasten, als Getriebe für Seiltrommeln, für Kettenräder oder als Drehantrieb)
- Geschlossenes Gehäuse zum Schutz der innenliegenden Teile
- Geschlossenes und präzise gearbeitetes Getriebe für geringen Kraftaufwand und hohe Lebensdauer
5 Tage
- Konsolenseilwinden werden für den Aufbau auf Fahrzeugen und Anhängern sowie zum Heben und Senken von Lasten eingesetzt
- Selbsthemmendes Schneckengetriebe und Trommelfreilauf für eine komfortable Bedienung
- Geschlossenes Getriebe zum Schutz der innenliegenden Teile, auch bei rauem Einsatz
5 Tage
- Präzise gefertigtes Getriebe mit optimaler Übersetzung für geringen Kraftaufwand und optimierten Ablauf
- Mit extra grosser Fussplatte für sicheren Stand auf unebenem Untergrund zwischen Schwellen und Gleisen (z. B. Schotter)
- Robuste Stahlausführung für den universellen Einsatz
2 Tage
- 2 geschmiedete Haken
- 3 nebeneinanderliegende Stahlrollen
- Galvanisch verzinkt
9 Tage
- Universell einsetzbar (Ziehen, Zurren, Heben, Spannen, Sichern)
- Robustes Aluminiumgehäuse
- Inkl. 20-m-Spezialseil und Teleskop-Handhubstange
7 Tage
- Eignet sich mit seiner Nutzkraft von 800 kg (bei einem Eigengewicht von 7 kg) ideal zum Absichern oder Bergen leichter Lasten
- Durch seine bewährte Bauweise arbeitet der Mehrzweckseilzug in jeder Lage und Richtung mit gleich bleibender Sicherheit
- Dadurch sind die DoLast Mehrzweckseilzüge vielseitig einsetzbar
10 Tage
- Zuverlässige Schleusenwinde zum Öffnen und Schließen von Schütztafeln in Schleusenwerken
- Sicherheitsfederkurbel hält die Schütztafel dauerhaft auf Druck geschlossen
- Gehärtete Getriebeteile und präzise gearbeitete Verzahnung für besseren Ablauf und geringen Verschleiß
30 Tage
So finden Sie die richtige Handseilwinde
Die Handseilwinde zum Heben und Senken von Lasten ist eines der flexibelsten manuellen Hebezeuge. Klassischerweise wird eine Handseilwinde mechanisch über eine Handkurbel betrieben, was überall dort nützlich ist, wo kein Stromanschluss verfügbar oder eine mobile Lösung erforderlich ist. Ein Seil oder auch ein Gurt auf einer Trommel dienen zum Anheben, Herablassen und horizontalen Bewegen von Lasten. Das gelingt über eine Zahnradmechanik mit geringem Kraftaufwand.
Der größte Vorteil der Handseilwinde ist ihre Unabhängigkeit von Stromquellen. Sie können das Hilfsgerät jederzeit im Freien oder in Bereichen verwenden, in denen Sie elektrische Funken verhindern müssen. Zudem ist eine mechanische Handseilwinde klein, leicht und kostengünstiger als Elektroseilwinden. Über den manuellen Betrieb haben Sie eine hohe Kontrolle über die Geschwindigkeit und die Positionierung der Last.
Bei Jungheinrich PROFISHOP kaufen Sie die vielseitigen Hebezeuge in verschiedenen Ausführungen.
1. Handseilwinde nach Typ auswählen
Aufgrund ihrer Vielseitigkeit, Robustheit und des geringen Wartungsbedarfs kommt eine Handseilwinde aus unserem Sortiment in den verschiedensten Bereichen zum Einsatz. Unverzichtbar ist die Handseilwinde bei Forst- und Feldarbeiten sowie im Bauwesen. Auch in der Produktionsindustrie und bei Rettungseinsätzen wird sie häufig gebraucht.
Bei Jungheinrich Profishop finden Sie für alle Ihre Einsatzzwecke die passende Handseilwinde: ob klein und kompakt als Kurbelgeräte, als Seilzuggeräte für professionelle Ansprüche oder als leistungsstarke Stahlwinden für Intensiveinsätze:
| Handseilwinden-Typ | Eigenschaften und Anwendung | Anwendung |
|---|---|---|
|
Handseilwinde
|
|
|
|
Seilzuggerät
|
|
|
|
Stahlwinde
|
|
|
|
Zahnstangenwinde
|
|
|
2. Handseilwinde mit passender Tragfähigkeit auswählen
Die Tragfähigkeit ist eines der entscheidenden Kaufkriterien bei Hebezeugen. In unserem Shop erhalten Sie Handseilwinden, Seilzuggeräte und Stahlwinden in diversen Leistungsklassen. So kann eine Handseilwinde je nach Ausführung 550 bis 1200 kg Last bewegen. Seilzuggeräte sind mit Kapazitäten von 800 bis 3200 kg verfügbar, während Stahl- und Zahnstangenwinden je nach Modell Lasten bis 10.000 kg bewältigen.
Dennoch ist es nicht empfehlenswert, für jeden Einsatz einfach eine Handseilwinde mit der größten Tragfähigkeit zu wählen. Nicht nur sind leistungsfähigere Geräte kostenintensiver; mit der Kapazität der Handseilwinde vergrößern sich auch deren Gewicht und Dimensionen. Das kann einer komfortablen Handhabung im Wege stehen, denn im täglichen Gebrauch macht es sich schnell bemerkbar, ob ein Seilzuggerät beispielsweise mitsamt Drahtseil 16 oder 52 kg wiegt.
Prüfen Sie daher Ihren Bedarf und kalkulieren Sie die Kapazität der Handseilwinde zum Heben und Senken von Lasten so, dass sowohl Sicherheit als auch Anwendungskomfort stets gewährleistet sind.
3. FAQ zur Handseilwinde
Eine Handseilwinde funktioniert auf Basis eines einfachen mechanischen Prinzips. Ein Seil wird durch händisches Kurbeln auf eine Trommel gewickelt, wodurch Lasten gehoben oder gezogen werden. Die Hebelwirkung der Handkurbel und die Getriebeübersetzung der Zahnräder verringern dabei die erforderliche Körperkraft. Zum Schutz vor unkontrolliertem Abdrehen unter Last ist eine Handseilwinde mit Bremse und Rücklaufsperre ausgestattet.
Eine Handseilwinde muss vor dem Einsatz fest auf einem Sockel bzw. einer geeigneten Oberfläche verankert werden. Das geschieht über eine Verschraubung mit Schwerlastdübeln durch die Fußplatte hindurch. Auf diese Weise ist es sehr einfach möglich, eine Handseilwinde auf einer Arbeitsplatte oder an der Wand zu montieren. Für die Befestigung auf Fahrzeugen sind Anbausätze bzw. Basisgerüste (Montageplatte oder Windenstoßstange) nötig.
Die Zugkraft der Handseilwinde muss der jeweiligen Last entsprechen. Gemäß DGUV Regel 109-017 „Betreiben von Lastaufnahmemitteln und Anschlagmitteln im Hebezeugbetrieb” dürfen Lastaufnahme- und Anschlagmittel nicht über die Tragfähigkeit hinaus belastet werden. Das gesamte System aus Handseilwinde, Seil, Seilendverbindungen und Arretierung muss den maximal auftretenden Zugkräften sicher standhalten.
Um das zu gewährleisten, lässt sich eine einfache Sicherheitsformel anwenden: Alle Komponenten müssen mindestens das 1,5-fache, besser noch das 2-fache der maximalen Windenzugkraft aushalten. Bewegen Sie also eine Last mit einem Gewicht von 1000 kg, nutzen Sie dafür idealerweise eine Handseilwinde mit einer maximalen Tragfähigkeit von 2000 kg.
