- Dank besonders großem Greifbereich für die unterschiedlichsten Transportaufgaben im Stahl- und Apparatebau, beim Schweißen und Montieren von Werkstücken aller Art usw. geeignet
- Hohe Zeitersparnis beim Verladen und Heben von Gütern durch Wegfall des Einsatzes von Ketten, Seilen usw.
- Durch Klemmbacken-Federspannung wird Greifer am Transportgut auch im entlasteten Zustand festgehalten
5 Tage

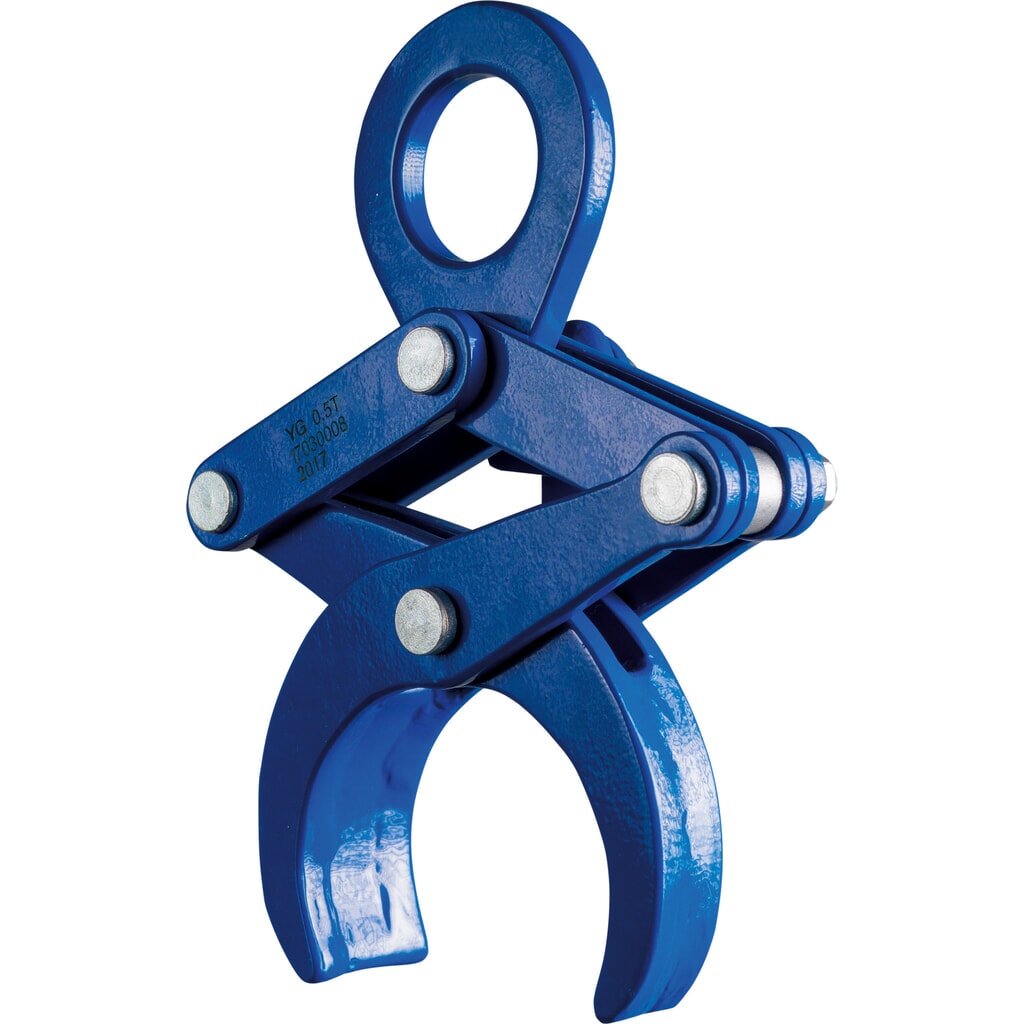

- Rundmaterial und Rohre bis 600 mm Ø einfach und sicher greifen
- Mit Schutzbelag zum schonenden Fassen empfindlicher Materialien
- Greiferarme mit Gummiauflage ausgestattet
5 Tage
- Für alle parallelwandigen Güter verwendbar
- Serienmäßig mit auswechselbaren Hartgummi-Profilleisten ausgestattet
- Je nach Modell mit engem oder weitem Maul ausgestattet
5 Tage
- Nimmt bis 1,3 m breite Ballen aus Fadenwolle, Holzwolle, Stoff, Papier, Pressstroh sowie verschiedenartigen Spänen auf
- Bietet sicheren und grifffesten Transport
- Mit weichem Material polsterbare Greifarme für behutsame Beförderung von Verarbeitungsware
5 Tage
- Eignet sich bei paarweisem Einsatz besonders für den horizontalen Transport von dünnen Blechen mit starkem Durchhang
- Zweisträngige Hebegeschirre nur für kleinformatige Bleche mit geringem Gewicht nutzbar
- Tragkraft: Je nach Variante 750 kg bis 9.000 kg
5 Tage
- Mit Schwenköse und 45°-Schwenkbügel
- Zur Handhabung von Platten in verschiedenen Winkeln
- Zum senkrechten Heben, 180°-Wenden und seitlichem Anschlagen
5 Tage
- Dank besonders großem Greifbereich für die unterschiedlichsten Transportaufgaben geeignet
- Hohe Zeitersparnis beim Verladen und Heben von Gütern durch Wegfall des Einsatzes von Ketten, Seilen usw.
- Wird durch Klemmbacken- Federspannung auch im entlasteten Zustand am Transportgut festgehalten
5 Tage
- Eignet sich bei paarweisem Einsatz besonders für den horizontalen Transport von Blechen und leicht durchhängenden Blechen
- Wird dank Sicherheitsarretierung mit Federvorspannung auch ohne Zugkraft sicher am Blech gehalten
- Handhebel dient dem Öffnen und Schließen der Klemmbacke und arretiert diese in geöffneter Stellung
5 Tage
- Flexible Anschlagmittel zum Transport von Containern
- 2 verfügbare Modelle, die entweder „oben“ oder „unten“ am Container befestigt werden können
- Modell TCO wird oben senkrecht, Modell TCU unten seitlich in Containeröffnungen angeschlagen
5 Tage
- Für den vertikalen Transport von Betonrohren und Schachtringen auch unter anspruchsvollen Bedingungen bestens geeignet
- Zum 3-strangigen Transport von Betonrohren bis zu 2.000 mm Ø und 3.000 kg Gewicht
- Greifbereiche der Klemmen reichen für Rohrwandungsdicken von 40 mm bis 220 mm
5 Tage
- Für das Aufrichten und den Transport von einzelnen Spundbohlen geeignet
- Nach Aufsetzen des Greifers auf die Spundbohle rastet ein federbelasteter Bolzen in die dortige Bohrung ein
- Entriegelung erfolgt über das 15 m lange Seil am Gerät
5 Tage
- Für den horizontalen Transport von Trägern, Blechen, Profilen usw. geeignet
- Annähernd vertikale Lage der Trägerflansche beim Trägertransport
- Sicherheitsarretierung mit Federspannung hält Greifer auch ohne Zugbelastung am Transportgut fest
5 Tage
- Planparallel anliegende Backen verteilen den Anpressdruck auf eine größere Fläche
- Hohe Griffsicherheit der Backen dank Bremsit®-Schutzbelag mit hohem Reibwert
- Neuer Belag einfach aufklebbar
5 Tage
- In allen Zugrichtungen belastbar
- Vielseitig einsetzbar
- Mit schwenkbar gelagerter Palle für eine starke Klemmwirkung
5 Tage
- Für den waagerechten und senkrechten Transport von Stahlblechen sowie deren Stapel- bzw. Regalentnahme
- Einsatzbereich liegt je nach Modell bei Blechdicken von 1 mm bis 5 mm
- Exzenter ermöglicht das Lösen der Klaue (durch Niederdrücken des Traggriffes)
5 Tage
- Eignet sich besonders zum vertikalen Transport
- Zum Aus- und Einlagern von Trägern geeignet
- Vertikale Lage der Trägerflansche durch im Schwerpunkt der Träger liegende Aufhängeöse
5 Tage
- Für den Transport von Trägern und Profilen ausgelegt
- Besonders großer Greifbereich für unterschiedliche Flanschbreiten
- Greifbacken fassen formschlüssig für sicheren Halt
5 Tage
- Für den vertikalen Transport sowie dem Aufrichten und Wenden (bis zu 180°) von einzelnen Blechen und Stahlplatten
- Auch zur Beförderung von Stahlkonstruktionen, Profilen usw. geeignet
- Dank Sicherheitsarretierung mit Federvorspannung bleibt der aufgesetzte Greifer angeklemmt
2 Tage
- Neben dem Transport von Blechen auch zum Wenden von Stahl- und Schweißkonstruktionen ideal
- Mit kardanischer Aufhängung in unterschiedlichen Positionen am Blech anschlagbar
- Dank Schwenköse auch beim Schrägzug stets ausreichende Klemmkraft (z. B. beim Transport großformatiger Bleche mittels zweistrangigem Gehänge)
2 Tage
- Besteht aus 2 Hebeklemmen in Verbindung mit einem 2-strangigen Kettengehänge
- Speziell für den Transport von einzelnen Grobblechen ab ca. 5 mm Dicke und für gebündelte Blechpakete geeignet
- In der Standardvariante für kleinformatige Bleche bestimmt
5 Tage
- Bei paarweisem Einsatz für den horizontalen Transport von Einzelblechen und gebündelten Blechpaketen geeignet
- Je nach Variante mit Rolle oder Platte ausgestattet
- Tragkraft: je nach Ausführung 1.500 kg bis 5.000 kg
5 Tage
- Vielseitig einsetzbar
- Mit schwenkbar gelagerter Palle für eine starke Klemmwirkung
- Wird mit Gewindespindel an der Ware angezogen
5 Tage
- Für den Einzeltransport von leichten und dünnen Blechen
- Federvorspannung verhindert unbeabsichtigtes Herausrutschen des Bleches
- Ergonomisch geformter Handgriff sorgt für optimalen Transport
5 Tage
- Einzeln, paarweise oder mehrstrangig einsetzbar
- Greift unter den Rand des Fasses
- Dank Federvorspannung wird ein unbeabsichtigtes Öffnen der Klemme vermieden
5 Tage
So wählen Sie passende Hebeklemmen aus
Mit den Hebeklemmen aus unserem Sortiment heben, transportieren und wenden Sie verschiedene Lasten per Kran, die keine eigenen Anschlagpunkte mitbringen. Anders als Rundschlingen und Hebebänder, die ebenfalls für diesen Einsatzzweck geeignet sind und Lasten bis 10.000 kg bewältigen, hebt eine Hebeklemme horizontal und je nach Eignung auch vertikal bis zu einem Gewicht von 480 kg. Für den Transport wird das Ladegut entweder fest zwischen den Klemmbacken der Hebeklemmen fixiert oder unterfasst. Die Hebeklemme samt Last wird dann per Kran an den gewünschten Einsatzort befördert.
Je nach Ausführungen der Klemmbacken unterstützen die Hebeklemmen aus unserem Sortiment Sie beim Heben von Fässern, Blechen, Stahlplatten, Rohren und anderen Lasten mit Rundprofilen bis zu einer Materialhärte von 35 HRC.
1. Wie funktionieren Hebeklemmen?
Hebeklemmen gehören zu den Lastaufnahmemitteln, und ihr Funktionsprinzip ist so einfach wie effektiv: Zwischen den Klemmbacken werden Lasten reib- oder formschlüssig und mit mechanischer Kraft festgeklemmt. Das erfolgt je nach Modell durch das Umlegen eines Handhebels oder automatisch beim Anheben. Um hierfür die ausreichende Klemmwirkung zu erzielen, muss der Greifbereich der Hebeklemme zur Dicke des Blechs bzw. des Ladeguts passen.
Bei Hebeklemmen ohne doppelte Greifbacken – etwa bei einer Hebeklemme für Platten aus Holz oder Rundrohre – wird die Last hingegen durch ein Unterfassen ohne Festklemmen fixiert und horizontal angehoben. Dafür sind in der Regel mindestens zwei, an den Enden der Last angeordnete, Hebeklemmen erforderlich.
2. Wichtige Auswahlkriterien für Hebeklemmen
Bei Jungheinrich PROFISHOP kaufen Sie Hebeklemmen in verschiedenen Ausführungen, die sich jeweils für bestimmte Lasttypen eignen. Wichtig ist hierbei vor allem die Greifform der jeweiligen Hebeklemme, denn sie bestimmt wesentlich, welche Lasten damit aufgenommen werden können:
| Ausführung | Lasteignung | Transportrichtung | Schließmechanismus |
|---|---|---|---|
Universal-Hebeklemme
|
|
|
manuell |

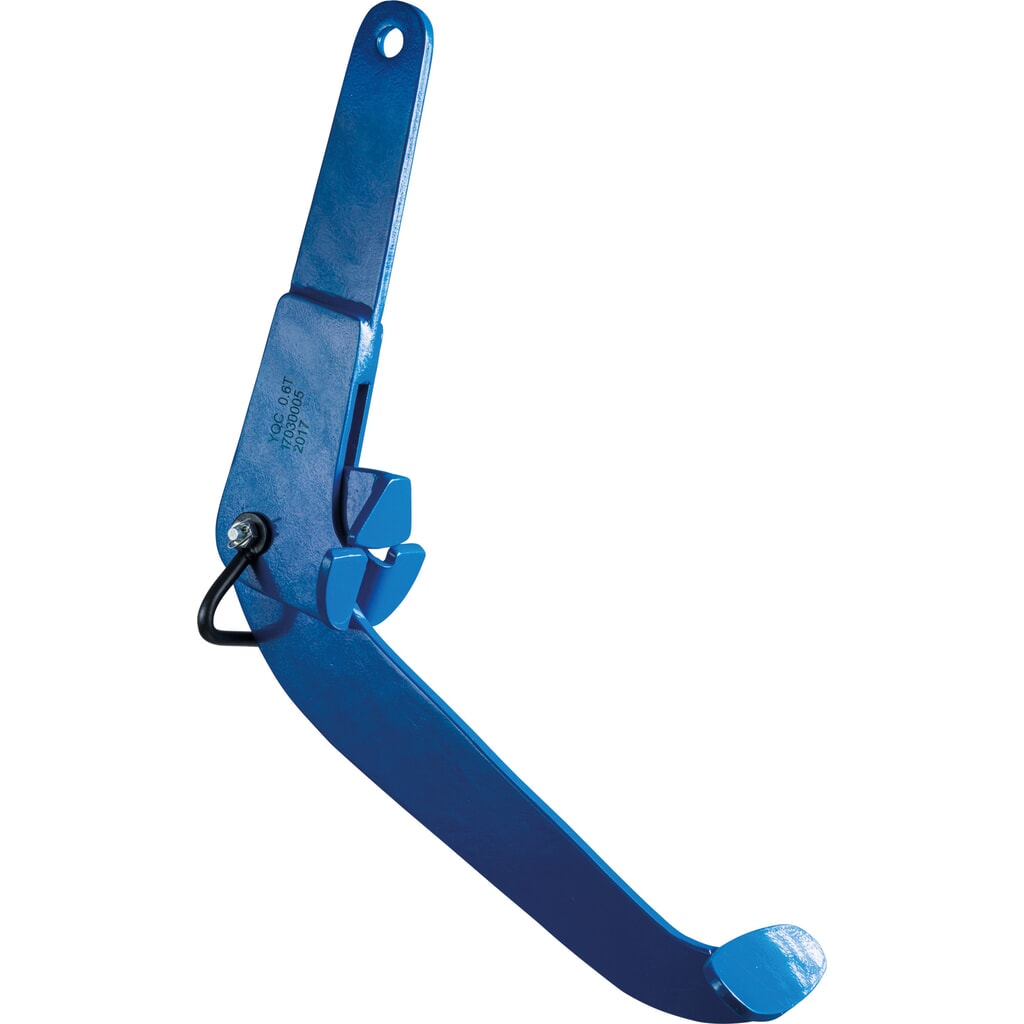

Fass-Hebeklemme
|
|
|
automatisch |

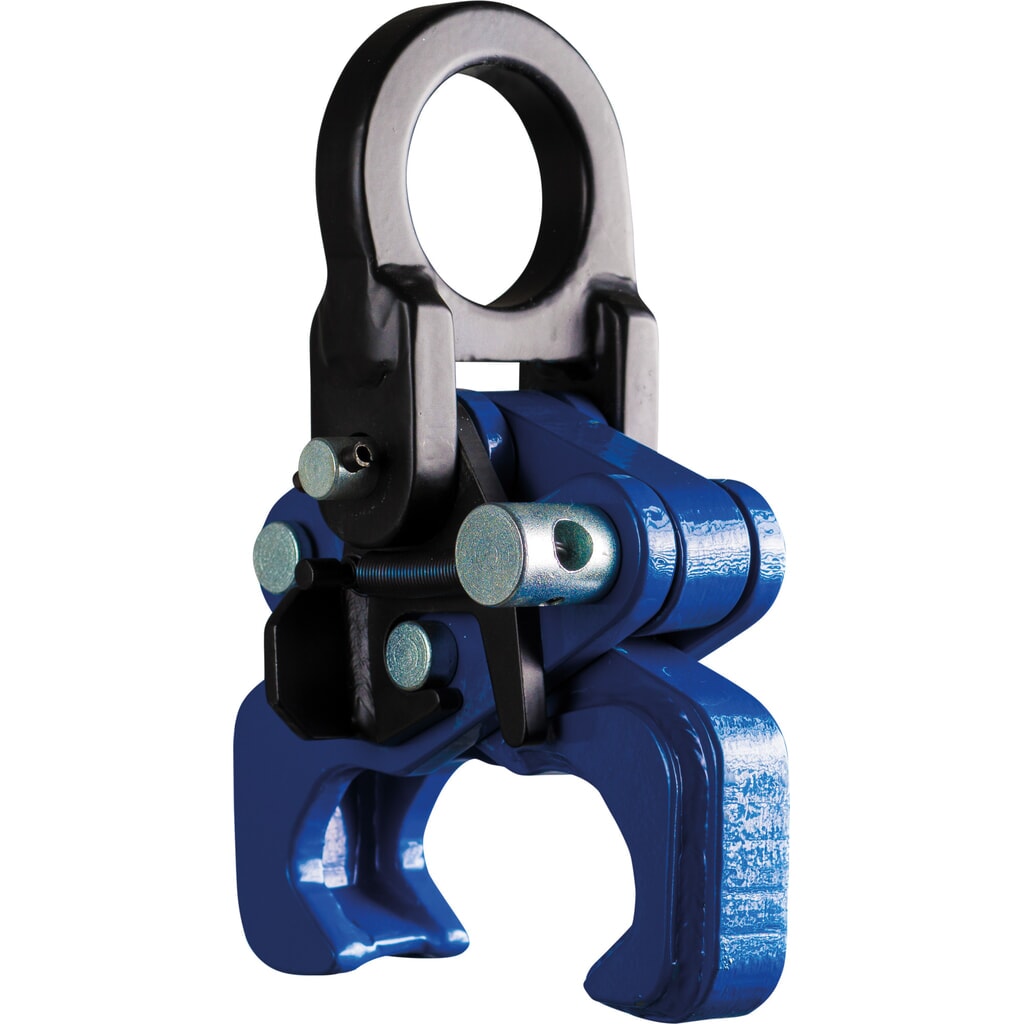

Schienengreifer
|
|
|
automatisch |
Rundmaterialgreifer
|
|
|
manuell |

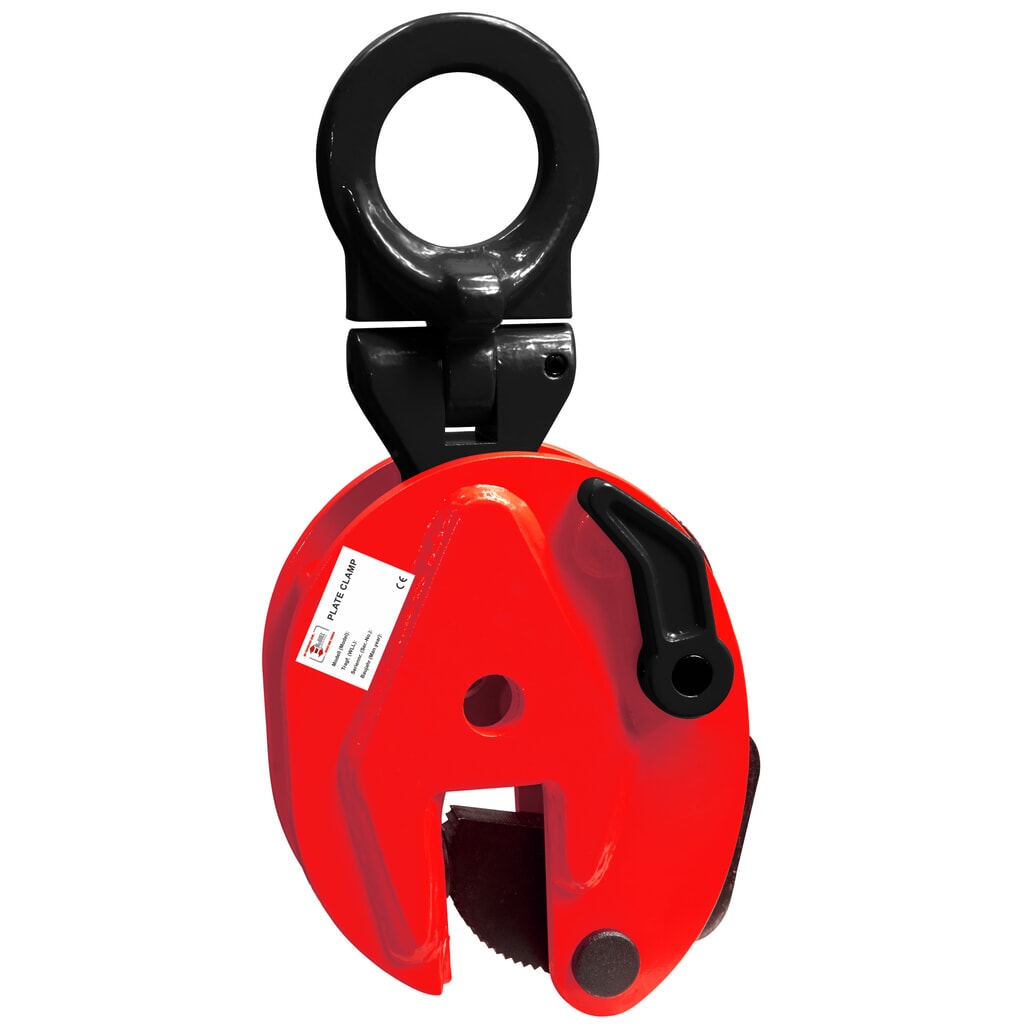

Hebeklemme für Blech
|
|
|
manuell |

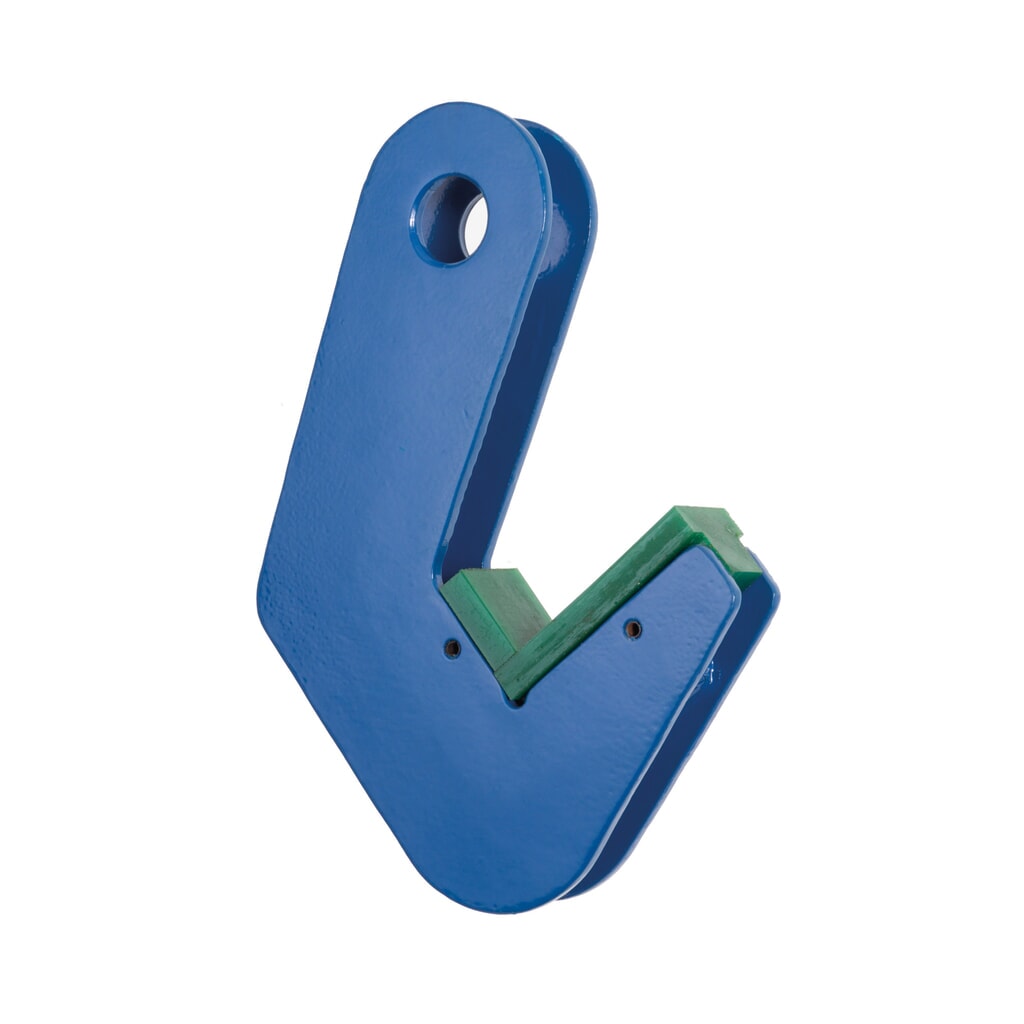

Rohr-Hebeklemme
|
|
|
manuell |
3. Was ist beim Einsatz von Hebeklemmen zu beachten?
Hebeklemmen gehören zu den Lastaufnahmemitteln für Krane, und ihr Betrieb unterliegt daher mehreren Vorschriften, unter anderem der Maschinenrichtlinie 2006/42 EG, der BGR 500 und der DIN 15003 für Hebezeuge. Für einen sicheren Einsatz und Betrieb der Hebeklemmen sollten Sie die folgenden Punkte beachten:
| Transportrichtung | Was ist zu beachten? |
|---|---|
| vertikal |
|
| horizontal |
|
Zusätzlich sind diese Sicherheitsvorkehrungen beim Einsatz von Hebeklemmen zu treffen:
- Je nach Einsatz und Hebewinkel kann die maximale Tragfähigkeit einer Hebeklemme geringer ausfallen. Die Details zur Tragfähigkeit des Modells unter verschiedenen Einsatzbedingungen ist vor dem Einsatz der Betriebsanleitung zu entnehmen.
- Hebeklemmen müssen vor jedem Einsatz einer Sichtprüfung unterzogen werden. Dabei ist darauf zu achten, dass die Beschriftungen zur Tragfähigkeit, des Greifbereichs und weitere Informationen des Typenschilds vollständig und lesbar sind. Andernfalls darf die Klemme nicht eingesetzt werden.
- Defekte Hebeklemmen oder solche, die äußerliche Schäden (Risse, Korrosion, Verformungen) aufweisen, dürfen nicht eingesetzt werden.
- Hebeklemmen unterliegen einer jährlichen Prüfpflicht, die vorschriftsmäßig durchgeführt und dokumentiert werden muss. Weiterführende Informationen lesen Sie in unserem Ratgeber „Prüfung von Anschlagmitteln – gut informiert mit unserer Checkliste“.
