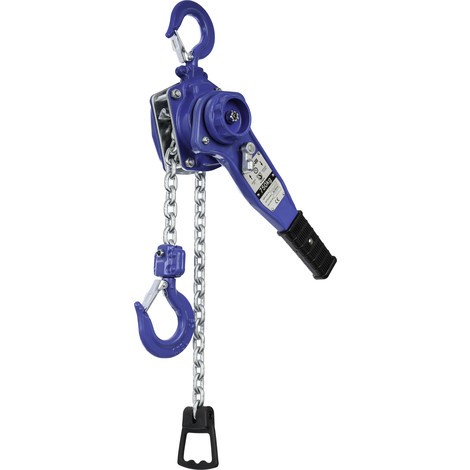

- Innovativer Handhebel mit integriertem Klappgriff
- Ergonomisches und sicherheitsförderndes Design
- Leichtes, hochfestes Aluminiumgehäuse mit Pulverbeschichtung
3 Arbeitstage
- Rotierende 360°-Handkettenführung ermöglicht die Anwendung aus allen Positionen
- Geschlossenes, robustes Stahlblechgehäuse mit 4 Stehbolzen für härteste Umgebungsbedingungen und den Einsatz im Freien
- Nahezu geschlossene Kettenführung und Getriebegruppe
3 Arbeitstage

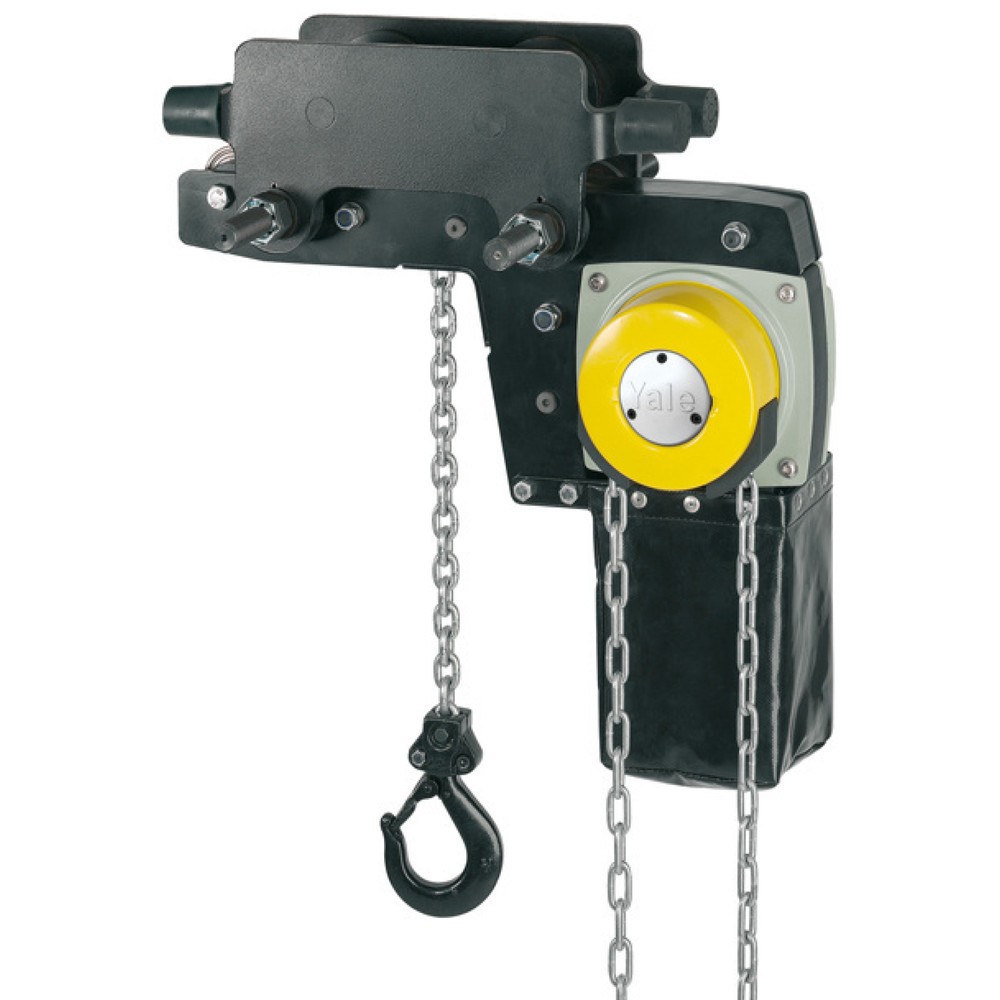

- Sehr niedriges Handfahrwerk für mehr Einsatzflexibilität
- Bewährtes und nahezu stufenloses Verstellsystem des Fahrwerks ermöglicht einfache und schnelle Montage durch Einstellmuttern
- Kippsicherung und Radbruchstützen sind serienmäßig
5 Arbeitstage
- Sehr niedriges Handfahrwerk für mehr Einsatzflexibilität
- Bewährtes und nahezu stufenloses Verstellsystem des Fahrwerks ermöglicht einfache und schnelle Montage durch Einstellmuttern
- Kippsicherung und Radbruchstützen sind serienmäßig
5 Arbeitstage
- Robustes Stahlblechgehäuse mit kombiniertem Handgriff/Standfuß
- Nahezu wartungsfrei
- Leicht und sicher handhabbar
3 Arbeitstage
- Tragbares Werkzeug zum Ziehen, Heben, Senken, Spannen und Sichern über große Entfernungen
- Gehäuse aus hochfester Aluminiumlegierung
- Geringes Eigengewicht
3 Arbeitstage
- Robuste Stahlblech-Konstruktion
- Galvanisierte, korrosionsgeschützte Schrauben und Muttern für Außeneinsatz
- Stahlblech-Handhebel mit Gummigriff
5 Arbeitstage
- Mit Freischalthebel für schnelles Durchziehen
- Robust, handlich und leicht
- Geschlossenes Aluminium-Druckgussgehäuse
5 Arbeitstage
- Tragbares Werkzeug zum Ziehen, Heben, Senken, Spannen und Sichern über große Entfernungen
- Gehäuse aus hochfester Aluminiumlegierung
- Geringes Eigengewicht
3 Arbeitstage
- Hebelzug mit geschlossenem Gehäuse
- Handhebel und Handrad aus hochfester Aluminiumlegierung und mit geringem Eigengewicht
- Präzise Nadellagerung für leichtes Arbeiten
3 Arbeitstage
- Lässt sich mit Akku-Schraubendreher antreiben
- Vollständig korrosionsgeschützt
- Mit geschlossenem Gehäuse als Schmutz- und Staubschutz
5 Arbeitstage
- Extra klein und leicht für den professionellen Einsatz im Kleinlastbereich
- Gekapselte Konstruktion schützt Innenliegendes vor Staub und Feuchtigkeit
- Geschmiedete Trag- und Lasthaken aus alterungsbeständigem, hochlegiertem Vergütungsstahl (öffnet sich bei Überlastung ohne zu brechen)
3 Arbeitstage
- Vergütete und galvanisierte Lastkette nach EN 818-7-T für Top-Korrosionsschutz
- Galvanisch verzinkte Schrauben, Muttern und Bolzen
- Integrierte Kettenführung
5 Arbeitstage
- Wartungsarmes, leicht zu handhabendes Gerät
- Durchgehende Stehbolzen zwischen den Seitenplatten und Deckelbefestigung sorgen für Stabilität
- Kettenführungsrollen ermöglichen einen einwandfreien Ablauf der Lastkette
3 Arbeitstage
- Nahezu unbegrenzte Einsatzmöglichkeiten in Industrie, Handwerk, Bergbau, Baugewerbe und auf Werften
- Ideal zum Bewegen und Positionieren von schweren Maschinen und Schwerlasten
- Erleichtert das Verlegen von Rohren in Verzurren von Schächten und Gräben
3 Arbeitstage
- Mit Feinhub zum präzisen Positionieren von Komponenten oder Bauteilen, wie z. B. auf Schiffen oder in der Papierindustrie
- Durchgehende Stehbolzen zwischen den Seitenplatten und Deckelbefestigung sowie verstärkter Handraddeckel für erhöhte Stabilität
- Präzise gearbeitete Führungsrollen ermöglichen einen optimalen Ablauf der Lastkette
3 Arbeitstage
- Kompakte Bauweise
- Robuste Stahlblech-Konstruktion
- Leichtgängige Kettenfreischaltung
3 Arbeitstage
- Vergütete und galvanisierte Lastkette nach DIN EN 818-7-T
- Drehhaken aus wärmebehandeltem Vergütungsstahl mit gegossenen Sicherheitsklappen
- Einsträngige robuste Lastkette (bis zu 3 t Tragfähigkeit)
5 Arbeitstage
- Vielseitig einsetzbares Hebe- und Abspanngerät in Premium-Industriequalität
- 1,5 m Standardhub
- Pulverbeschichtetes Gehäuse mit hohem Korrosionsschutz
5 Arbeitstage
- Nahezu unbegrenzte Einsatzmöglichkeiten in Industrie, Handwerk, Bergbau, Baugewerbe und auf Werften
- Ideal zum Bewegen und Positionieren von schweren Maschinen und Schwerlasten
- Erleichtert das Verlegen von Rohren in Verzurren von Schächten und Gräben
10 Arbeitstage
- Wartungsarmes, leicht zu handhabendes Gerät
- Durchgehende Stehbolzen zwischen den Seitenplatten und Deckelbefestigung sorgen für Stabilität
- Kettenführungsrollen ermöglichen einen einwandfreien Ablauf der Lastkette
3 Arbeitstage
- Automatisch wirkende Fangvorrichtung erhöht die Anwendungssicherheit und vermeidet plötzlichen Lastabsturz
- Innovativer, patentierter Handhebel für effiziente Hub- und Zuganwendungen
- Für Außenanwendungen optimiertes Gehäuse verhindert stehendes Wasser und Feuchtigkeitseinflüsse bei Extrembedingungen (beispielsweise Regen oder Temperaturunterschiede bei Tag-/Nacht)
10 Arbeitstage
- Dolezych Ratschenhebelzug Black Series kompakt erfüllt EN 13157
- Mit verzinkter Rundgliederkette (gemäß DIN EN 818-7)
- Aluminiumausführung, mit Gürteltasche
10 Arbeitstage

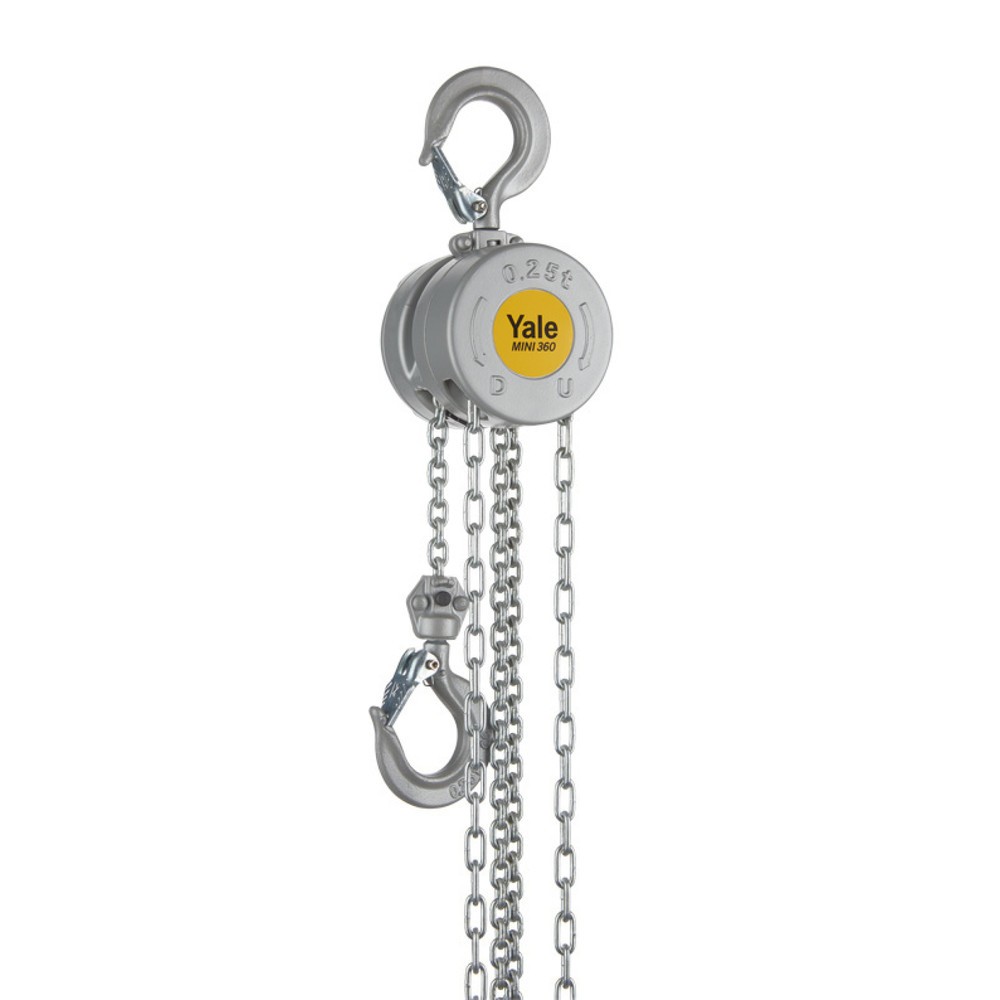

- Kompaktes Design
- 360° drehbarer Handkettenraddeckel für hohe Sicherheit (Arbeiten außerhalb des Gefahrenbereichs)
- Leichtes Gehäuse aus Aluminiumdruckguss
10 Arbeitstage
So finden Sie den passenden Hebelzug
Hebelzug und Handkettenzug gehört zu den manuellen Handhebezeugen und kommen überall dort zum Einsatz, wo schwere Lasten vertikal und horizontal zu heben sind. Das Hebezeug kann daher vielseitig in industriellen Fertigungsbereichen, im Karosserie- und Schiffbau, aber auch auf Baustellen angewendet werden.
Im Gegensatz zu Elektrokettenzügen, bei denen die Stahlkette durch einen elektrisch angetriebenen Motor über die Umlenkrolle bewegt wird, erfolgt bei Hebelzügen und Handkettenzügen die Kettenbewegung manuell durch Muskelkraft. Die bedienende Person zieht dazu an einem Hebel oder einer Ratsche, die die über eine Umlenkrolle laufende Kette in Bewegung setzt. Die Hebelkraft wird auf diese Weise in eine Zugkraft umgewandelt und hebt die Last am anderen Ende der Stahlkette an. Bei der Betätigung des Hebels gegen den Uhrzeigersinn öffnen sich die integrierten Bremsen, sodass die Last stückweise oder ganz abgesenkt werden kann.
In unserem Shop kaufen Sie hochwertige Hebel- und Flaschenzüge, die sich durch ihre Langlebigkeit und Zuverlässigkeit auszeichnen. Weitere Vorteile der Handhebezeuge:
- können hohe Lasten heben
- benötigen keinen Strom
- Bedienung, Lagerung und Transport sind einfach
- tragbar und einfach zu warten
Wir führen verschiedene Modelle, bei denen Sie die benötigte Tragkraft sowie die Kettenlänge auswählen und somit optimal auf Ihren Einsatzzweck abstimmen.
1. Auswahl nach Typ: Hebelzug oder Flaschenzug?
Die Handhebezeuge aus unserem Sortiment sind als Hebelzüge oder Handkettenzüge erhältlich. Letztere werden auch als Flaschenzüge bezeichnet. Der Aufbau und die Funktionsweise beider Typen sind ähnlich. Es gibt jedoch Unterschiede, die sich vor allem beim praktischen Einsatz bemerkbar machen:
| Ausführung des Handhebezeugs | Hebelzug | Flaschenzug / Handkettenzug |
|---|---|---|
|
 |
|
| Funktionsweise |
|
|
| Eigenschaften |
|
|
| Geeignete Einsatzbereiche |
|
|
2. Tragfähigkeit bestimmen
Die bei uns erhältlichen Hebel- und Flaschenzüge sind mit verschiedenen Tragfähigkeiten verfügbar. Wir führen Modelle mit einer maximalen Tragkraft bis 5000 kg, einzelne Handhebezüge bewältigen jedoch auch Lasten bis 6400 kg. Die maximale Tragfähigkeit darf niemals überschritten werden.
Hebel- und Handkettenzüge mit sehr hoher Tragfähigkeit (2000 kg oder mehr) sind häufig mit zwei Laststrängen gemäß DIN EN 818-7-T ausgestattet, an denen der Lasthaken oder Drehhaken einhängt. Die einzelnen Laststränge laufen parallel zueinander und stabilisieren das System gegenüber Schwingungen.
3. Hebel- und Handkettenzug mit dem passenden Hubbereich wählen
Der Hubbereich sowohl eines Hebelzugs als auch Handkettenzugs wird durch seine Kettenlänge bestimmt. Die Kettenlänge sollte grundsätzlich so gewählt werden, dass die Kette vollständig bis in die Tiefe, in die die Last abgesetzt werden soll, abgesenkt werden kann. Welche Kettenlänge hierfür nötig ist, ist auch davon abhängig, wo Sie den Hebelzug oder Flaschenzug anbringen wollen, und welche örtlichen Besonderheiten vorliegen.
Bei Jungheinrich PROFISHOP kaufen Sie Flaschenzüge und Hebelzüge mit einem Hubbereich bis 3000 mm. Einzelne Modelle in unserem Shop ermöglichen jedoch auch einen Hubbereich bis 6000 mm. Als Zubehör sind zudem für manche Modelle ein ergänzbarer Kettenmeter erhältlich, mit dem Sie den Hubbereich der Lastkette erweitern.
4. FAQ zum Hebelzug
Ein Hebelzug besteht in seiner einfachsten Bauform aus einem Gehäuse mit feststehender Umlenkrolle, um die eine Kette gewickelt ist. Die Kette wird über eine bewegliche Rolle am Hebelarm geführt. Am anderen Ende der Kette befindet sich ein Haken zur Lastaufnahme. Wird der Hebelarm im Uhrzeigersinn bewegt, wird die Bremse aktiviert und die Hebelkraft über eine Verzahnung auf die Antriebswelle übertragen, die die Kette mit der Last anhebt.
Um die Last wieder abzusenken, erfolgt die Hebelbewegung entgegen dem Uhrzeigersinn. Dabei öffnet sich die Bremse kurzzeitig, sodass das Lastgewicht an der Kette zieht und eine Bewegung des Getriebes auslöst. Die Last wird abgesenkt.
Befindet sich die Hebel- und Handkettenzüge gemäß DGUV Vorschrift 54 „Winden, Hub- und Zuggeräte“ in einem einwandfreien Zustand, dürfen sie für unbestimmte Zeit genutzt werden. Um den einwandfreien Zustand zu gewährleisten, sollten Hebelzüge und Flaschenzüge einer täglichen Sicht- und Funktionskontrolle unterzogen werden. Zusätzlich unterliegen sie einer jährlichen UVV-Prüfpflicht gemäß DGUV-Vorschrift 54.
Ein Hebelzug bzw. Handkettenzug muss sofort ausgemustert oder repariert werden, wenn unter anderem folgende Schäden erkennbar sind:
- Das Typenschild ist nicht mehr lesbar.
- Sicherheitsrelevante Bauteile wie Bremse oder die Lastkette weisen sichtbare Beschädigungen auf oder funktionieren nicht mehr einwandfrei.
- Am Handhebezeug sind Hitzeverfärbungen, Risse, Brüche oder Rostschäden erkennbar.
- Ein Kettenglied oder der Lasthaken weisen Verformungen durch Belastung auf.
Werden Hebel- und Handkettenzüge in anspruchsvollen Umgebungen – z. B. mit Kontakt zu aggressiven Chemikalien – eingesetzt, darf das Hebezeug erst nach einer umfassenden Sicht- und Funktionsprüfung weiterverwendet werden.
- Hebel- und Handkettenzüge dürfen nur von sachkundigen Personen verwendet werden, die mit der Bedienung vertraut sind.
- Das Handhebezeug darf zu keiner Zeit überlastet werden.
- Lasten dürfen niemals über die bedienende Person oder andere Personen hinwegbewegt werden.
- Die Montage darf nur an geeigneten Anschlagpunkten wie stabilen Deckenträgern o. Ä. erfolgen.
- Verwenden Sie niemals ein beschädigtes oder in der Funktion beeinträchtigtes Modell.
