- Bolzen für offene Gabelverlängerungen
- Gabelzinkenquerschnitt 120 x 50 mm
- Bolzenlänge 180
7 Arbeitstage
- Bolzen für geschlossene Gabelverlängerungen
- Gabelzinkenquerschnitt 140 x 50 mm
- Bolzenlänge 190 mm
7 Arbeitstage
- Gabelverlängerung nach ISO 13284 für Gabelstapler
- Offene Unterseite
- Geschweißte, äußerst stabile Kastenkonstruktion
19 Arbeitstage
- Gabelverlängerung nach ISO 13284 für Gabelstapler
- Geschlossene Unterseite ermöglicht punktuelle Lastverteilung
- Geschweißte, äußerst stabile Kastenkonstruktion
19 Arbeitstage
- Stabile Stahlkonstruktion
- Geschlossene Unterseite für höhere Tragkraft
- Gabelverlängerung nach ISO 13284 für Gabelstapler
19 Arbeitstage
- Stabile Stahlkonstruktion
- Offene Unterseite
- Gabelverlängerung nach ISO 13284 für Gabelstapler
11 Arbeitstage

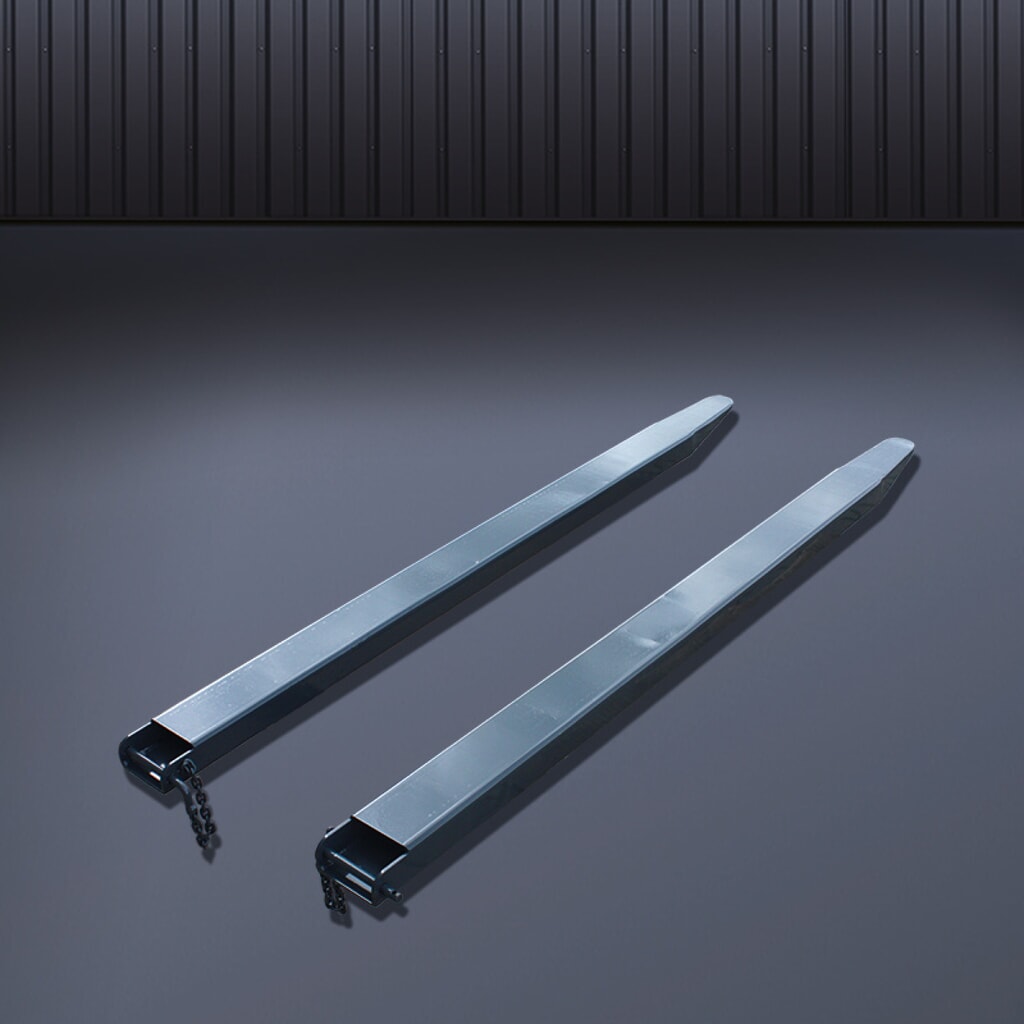

- Geschlossene Gabelverlängerung
- Steckbolzensicherung schützt vor ungewolltem Abrutschen von den Zinken und ist mit einer Kette gegen Verlust geschützt
- Verjüngte Gabelspitze im Curved Design garantiert ein einfaches und schadensfreies Einfahren in Paletten
21 Arbeitstage

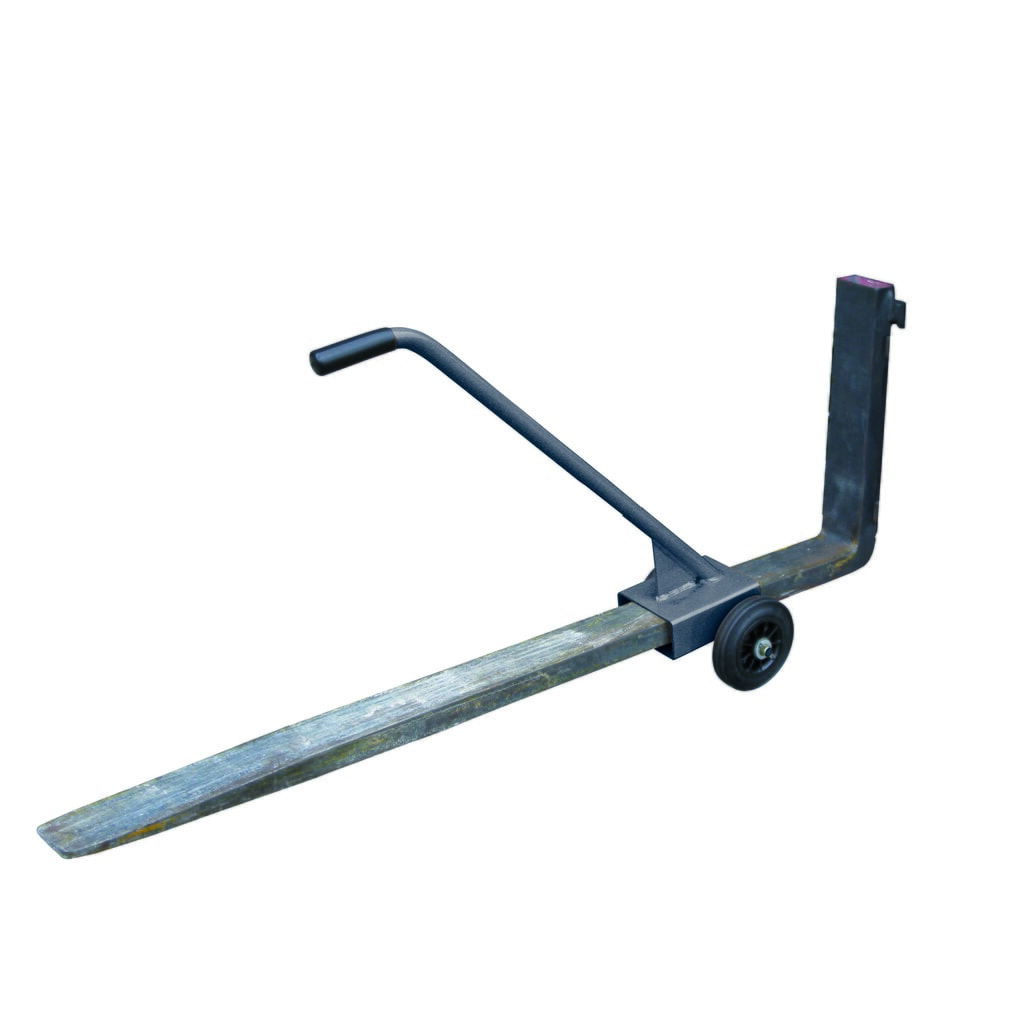

- Stabile, praktische Hilfe für das Anheben und Tauschen von Gabelzinken ohne Kraftaufwand. Arbeitshilfe gemäß UVV. In 2 Ausführungen erhältlich passend für unterschiedliche Gabelzinken-Größen.
- Standardmäßig in Eichinger-Orange (RAL 2004)
- Optional lieferbar:
21 Arbeitstage
- VETTER® Gabel-Aufsteckschuhe mit Polyurethan-Oberfläche
- Rutschfest, lärmreduzierend und materialschonend
- Einfaches Aufstecken auf die Gabelzinken durch einzelne Person möglich
37 Arbeitstage
- VETTER® Gabel-Aufsteckschuhe mit GrippFix®-Beschichtung schützen empfindliche Ladung
- Auch in feuchtem Zustand rutschhemmend
- Geräuschdämpfende Oberfläche für leises Arbeiten
37 Arbeitstage
- Zusatzlänge für verschiedene Gabelzinkenbreiten erhältlich
- Schutz von Lagergut vor Beschädigungen und Kratzern
- Zur Nutzung auf empfindlichen Oberflächen geeignet
37 Arbeitstage
- Erhältlich für unterschiedliche Gabelzinkenbreiten
- Zuverlässiger Schutz des Ladeguts vor Beschädigungen
- Besonders abriebfest für starke Beanspruchung
37 Arbeitstage
So finden Sie die richtige Gabelverlängerung für Ihren Stapler
Eine Gabelverlängerung für Stapler ist eine günstige und flexible Lösung, wenn gelegentlich Paletten, Gitterboxen oder Waren in Übergröße transportiert werden. Die Zinkenverlängerung wird dazu einfach auf die Staplergabel aufgelegt oder -geschoben und gegebenenfalls mit einem Bolzen gesichert. Damit ist sie sofort einsatzbereit. Die einfache Montage der Stapler-Gabelverlängerung ermöglicht es Ihnen, Stapler bei Bedarf einfach umzurüsten und die Einsatzbereiche der Flurförderzeuge ohne großen Aufwand zu erweitern. Ferner lässt sich die Gabelzinkenverlängerung platzsparend im Lager verstauen, wenn sie gerade nicht benötigt wird.
Bei Jungheinrich PROFISHOP kaufen Sie Gabelverlängerungen für Stapler gemäß DIN EN ISO 13284 für Gabelstapler in offener oder geschlossener Form bis 2000 mm Länge. Wir führen außerdem Optionen, die sich für verschiedene Gabelzinkenquerschnitte eignen. Alle Ausführungen sind robust und über viele Jahre für Transportaufgaben im Lager einsetzbar. Für besonders empfindliche Waren finden Sie bei uns zusätzlich Aufsteckschuhe für Stapler mit Antirutsch-Beschichtung.
Bitte beachten Sie: Eine Staplergabel-Verlängerung ist nur für Gabelstapler zugelassen. Diese verfügen durch den verlagerten Lastschwerpunkt über ein ausreichendes Gegengewicht, sodass auch mit überlanger Ware die Standsicherheit gewährleistet bleibt. Eine Gabelverlängerung für Stapler darf daher nicht mit Hochhubwagen verwendet werden.
1. Gabelverlängerung für Stapler mit offenen oder geschlossenen Zinken?
Die Gabelverlängerungen für Stapler sind als offene oder geschlossene Staplerzinken-Verlängerung ausgeführt. Der Unterschied zwischen den beiden Bauarten liegt in der Lastverteilung. Da die offene Gabelverlängerung für Stapler nur aufgelegt wird, muss die Last gleichmäßig über die Gesamtfläche von Originalgabel und Verlängerung verteilt werden. Im Gegensatz dazu kann der Schwerpunkt bei einer geschlossenen Zinkenverlängerung auch außerhalb der Originalgabel (z. B. an der Spitze der Verlängerung) liegen. So wird eine deutlich höhere Tragkraft bei den geschlossenen Modellen erreicht.
| Bauart | Montage | Vor- und Nachteile |
|---|---|---|
| offen |
|
|
| geschlossen |
|
|
2. Auswahl nach Länge und Gabelzinkenquerschnitt (mit Rechenbeispiel)
Wie sämtliche Gabelstapler-Anbaugeräte und Zubehör muss auch die Gabelverlängerung für Stapler optimal auf Ihren Gabelstapler, in diesem Fall auf die Abmessungen der Gabelzinken, abgestimmt sein. Nur wenn beide zusammenpassen, ist eine ausreichende Arbeitssicherheit gewährleistet. Für die offene und geschlossene Gabelzinkenverlängerung sind die folgenden Optionen erhältlich:
| Bauform Gabelzinkenverlängerung | Gabelzinkenquerschnitt Höhe | Gabelzinkenquerschnitt Breite | Gabellänge |
|---|---|---|---|
| Offen |
|
|
|
| Geschlossen |
|
|
|
Wichtig für die Auswahl der richtigen Länge der Staplergabel-Verlängerung ist die Auflagefläche, die die Zinkenverlängerung auf der Originalgabel einnimmt. Gemäß DIN EN ISO 13284 darf die Gabelverlängerung diese um nicht mehr als 40 % überragen, muss also mit mindestens 60 % der Verlängerung auf der Staplergabel aufliegen. Anhand der Regelung lässt sich die benötigte Länge für die Gabelverlängerung für Ihren Stapler leicht errechnen:
Gabelzinkenverlängerung = 2000 mm Länge (darf Originalgabel bis 40 % überragen bzw. muss mit mindestens 60 % auf der Originalgabel aufliegen):
- Ermittlung der Mindestlänge für die Originalgabel: (2000 mm x 60): 100 = 1200 mm
oder
- Ermittlung der Maximallänge der Gabelverlängerung für Stapler: (1200 mm x 100): 60 = 2000 mm
3. FAQ zur Gabelverlängerung für Stapler
Der wichtigste Unterschied zwischen den beiden Varianten ist die Lastverteilung. Da die offenen Zinken nur auf die Originalgabel aufgelegt werden, muss die Last gleichmäßig über die Gesamtfläche von Originalgabel und Verlängerung verteilt werden. Im Gegensatz dazu werden geschlossene Zinken auf die Gabel aufgeschoben. Daher kann der Schwerpunkt bei einer geschlossenen Staplerzinken-Verlängerung auch außerhalb der Originalgabel (z. B. an der Spitze der Verlängerung) liegen. So wird eine deutlich höhere Tragkraft der geschlossenen Modelle erreicht.
Eine Zinkenverlängung darf ausschließlich mit Gabelstaplern verwendet werden. Anders als Hochhubwagen haben die auch als Gegengewichsstapler bezeichneten Flurförderzeuge einen weiter nach vorn verlagerten Lastschwerpunkt. Das Gegengewicht zum Lastgewicht bildet das Flurförderzeug selbst. So ist auch bei überlangen Gabeln eine ausreichende Standsicherheit gewährleistet.
Für die nötige Arbeits- und Verkehrssicherheit gemäß DIN EN ISO 13284 darf die Gabelverlängerung für Stapler die Originalgabel um nur 40 % der Länge überragen. Das heißt, dass mindestens 60 % der Zinkenverlängerung auf der Originalgabel aufliegen muss.
