Artikelnummer:
286669

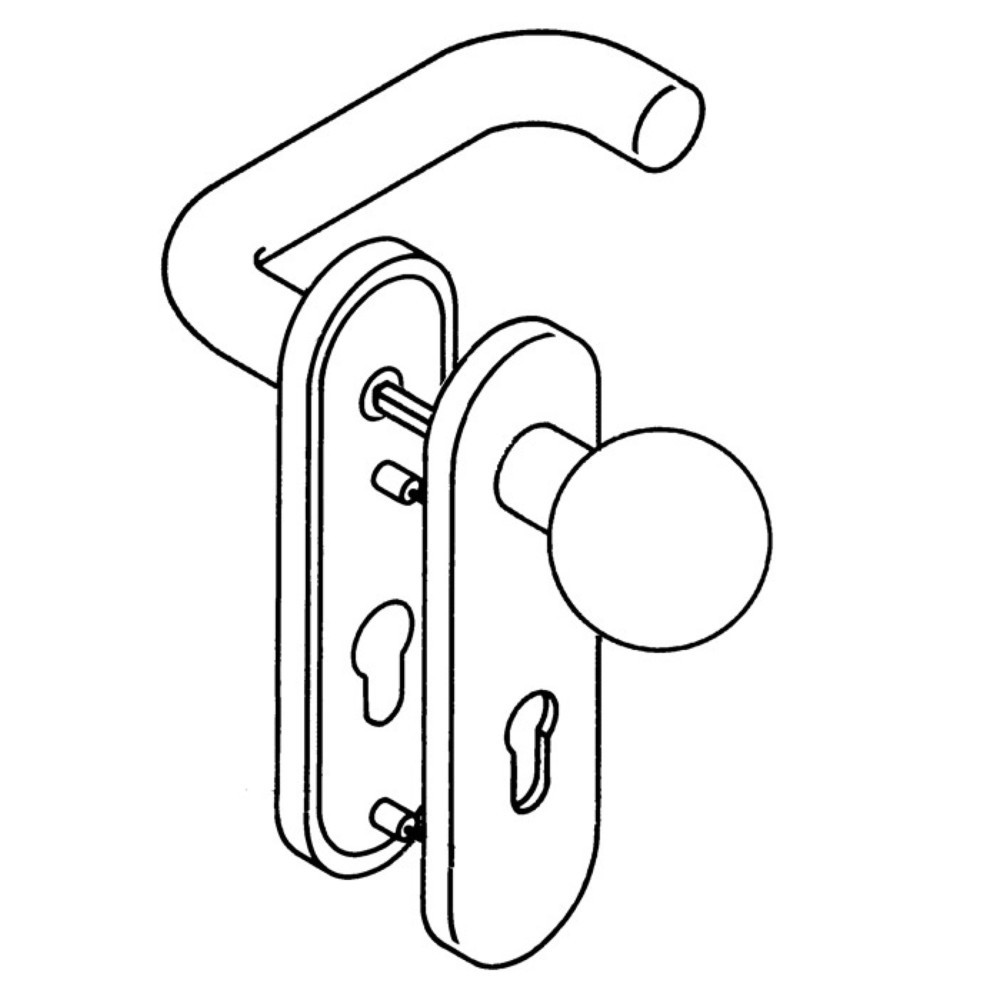

HEWI Feuerschutzgarnitur 111R13.113, für Türstärke 38-48 mm PZ abgerundet, Kunststoff 90 D/K, DIN links / rechts
Technische Details
- Abdeckung abgerundet
- Anschlagrichtung DIN links / rechts
- Ausführung Wechselgarnitur
- Befestigungstechnik R-Technik
- Breite 46 mm
- Drückerbefestigung Wechselstift
- Drückerlänge 138 mm
- Drückertiefe 65,5 mm
- Entfernung 72 mm
- Farb-Nr. 90
- Form Kugel-Knopf
- Gebrauchskategorie 4
- Lochung PZ
- Länge 168 mm
- Marke HEWI
- Marke HEWI
- Material Kunststoff
- Modell 111R13.113
- Oberfläche 90 tiefschwarz
- Schildstärke 11 mm
- Segment Performance
- Stift Vollstift
- Typ Kurzschild
- Zulassung DIN EN 179
- für Türstärke 38-48 mm
Artikelbeschreibung
HEWI Feuerschutzgarnitur 111R13.113, für Türstärke 38-48 mm PZ abgerundet, Kunststoff 90 D/K, DIN links / rechts
- in R-Technik mit Schildern nach DIN 18255 und DIN EN 1906 aus Polyamid, Oberfläche hochglänzend, bestehend aus: Knopf Modell 123.23R aus Polyamid und Türdrücker in U-Form aus Polyamid mit durchgehendem Stahlkern bis in das Drückerende, durchgängig eingefärbt, Durchmesser 20 mm, mit Ansatzführung und Rastnut, Montage durch einfaches Einrasten der Türdrücker in die auf der Tür vormontierten Unterteile. Die Rastung kann mittels Demontageschlüssel wieder gelöst werden. Der Drücker erfüllt die Vorgaben der DIN EN 179 und DIN 18040. Schildunterkonstruktion in Kunststoff-Edelstahlverbundbau, DIN links und DIN rechts verwendbar. Festdrehbarlagerung der Drücker mit selbsttätig einrastender Rundumverriegelung und 5 mm Lagerstelle als wartungsfreies Gleitlager mit elastischem Ausgleichsbereich und zweiter Lagerstelle im Drückerhals. Verdeckte, lockerungssichere Verschraubung mit M4 Schrauben- und Hülsenschraubenkombination sowie Stützzapfen. Schild-Abdeck-Kappe aus Polyamid durchgängig eingefärbt, 46 x 180 mm, 13 mm hoch, gewölbt, 1,5 mm Wandstärke. Entfernung 72 mm, Lochung PZ, für Türstärke 38-48 mm Ausgelegt und geprüft für den Objektbereich, Benutzerkategorie nach DIN EN 1906 - Klasse 4 Feuerschutzgarnitur mit Vierkantstift 9 mm, nach DIN 18273
- Drückerlänge 138 mm
- Wechselgarnitur
- Ergänzung: D/K
- Norm: DIN 18273
- Lagerung: fest-drehbar-gelagert
- Vierkant: 9mm
