Stretchmaschinen

Ob in Industrie, Handel oder Spedition: Wo palettierte Waren schnell und sicher verpackt werden müssen, ist eine Stretchmaschine ein unverzichtbares Hilfsmittel. Sie unterstützt bei der effizienten Ladungssicherung und spart mit der Vordehnungsfunktion zudem wertvolle Verpackungsfolie. Das senkt Ihre Materialkosten und kommt langfristig der Umwelt zugute.

Wir bieten Ihnen für Ihre individuellen Anforderungen unterschiedliche Palettenwickler, die einen reibungslosen Arbeitsprozess und ein professionelles Einstretchen Ihrer Waren garantieren. Die praktischen Hilfsmittel für die sichere Verpackung von Paletten sind in Ausführungen als stationäre Stretchmaschinen, Drehtellerplattformen, Horizontalwickler oder selbstfahrende Wickelroboter erhältlich.

1. Stretchmaschine: Auswahl des Modelltyps

In unserem Sortiment finden Sie verschiedene Ausführungen von Palettenwicklern: Diese unterscheiden sich unter anderem in ihrer Drehtellergröße, der maximalen Wickelhöhe und ihrer Tragfähigkeit. Einige Ausführungen sind zudem verfahrbar. Unabhängig vom Modell verfügen alle unsere Stretchmaschinen mindestens über Programme zur Kreuz- und Spiralwicklung: Die verschiedenen Wickelprogramme steuern Sie über ein intuitives Bedienfeld. Damit Sie eine Stretchmaschine mit dem richtigen Funktionsumfang kaufen, kann der folgende Fragenkatalog ihren Bedarf konkretisieren:

• Welches Gewicht und welche Form haben die Paletten bzw. einzustretchenden Waren?
• Wie soll die Ware auf die Stretchmaschine geladen werden? Benötigen Sie ggf. Rampen, die ein Anfahren mit einem Hubwagen erleichtern?
• Wie soll das Warenhandling während des Einstretchens erfolgen? Wird ggf. eine automatische Stretchmaschine benötigt?
• Welche Höhe erreichen die einzustretchenden Warenpakete?
• Soll die Stretchmaschine mobil einsetzbar sein?
• Wird eine Wiegefunktion benötigt?

Je nach Palettendurchsatz und Verpackungsaufwand wählen Sie bei uns aus diesen Modelltypen:

Modell	Eigenschaften	technische Daten
stationäre Stretchmaschine	elektrischer Folienschlitten, teils mit integriertem Fototaster Drehteller mit Sanftanlauf und Sanftauslauf wahlweise mit offenem oder geschlossenem Drehteller umlegbare Wickelsäule verfahrbar (mit Hochhubwagen oder Hubwagen) optional mit Wiegefunktion erhältlich	maximale Wickel-/Dreh-Geschwindigkeit: 13,5 U/Min Tragfähigkeit: bis 2400 kg Drehtellerdurchmesser: bis 1500 mm maximale Wickelhöhe: 3000 mm Folierbremse: wahlweise mit mechanischer Bremse, Magnetfeldbremse, Folienvordehnung mit festem Vordehnungs-Satz oder stufenloser Vordehnung
Stretchroboter	selbstfahrend mit Eigenantrieb und Deichselsteuerung optimal bei übergroßen oder sehr schweren Paletten bis zu vier Wickelprogramme bis zu 400 Paletten pro Akkuladung Antrieb durch wartungsfreie AGM-Batterien integriertes Ladegerät	maximale Wickel-/Dreh-Geschwindigkeit: 50–80 U/Min Drehtellerdurchmesser: bis 1650 mm maximale Wickelhöhe: 2600 mm Folierbremse: manuell oder halbautomatisch (programmgesteuert)

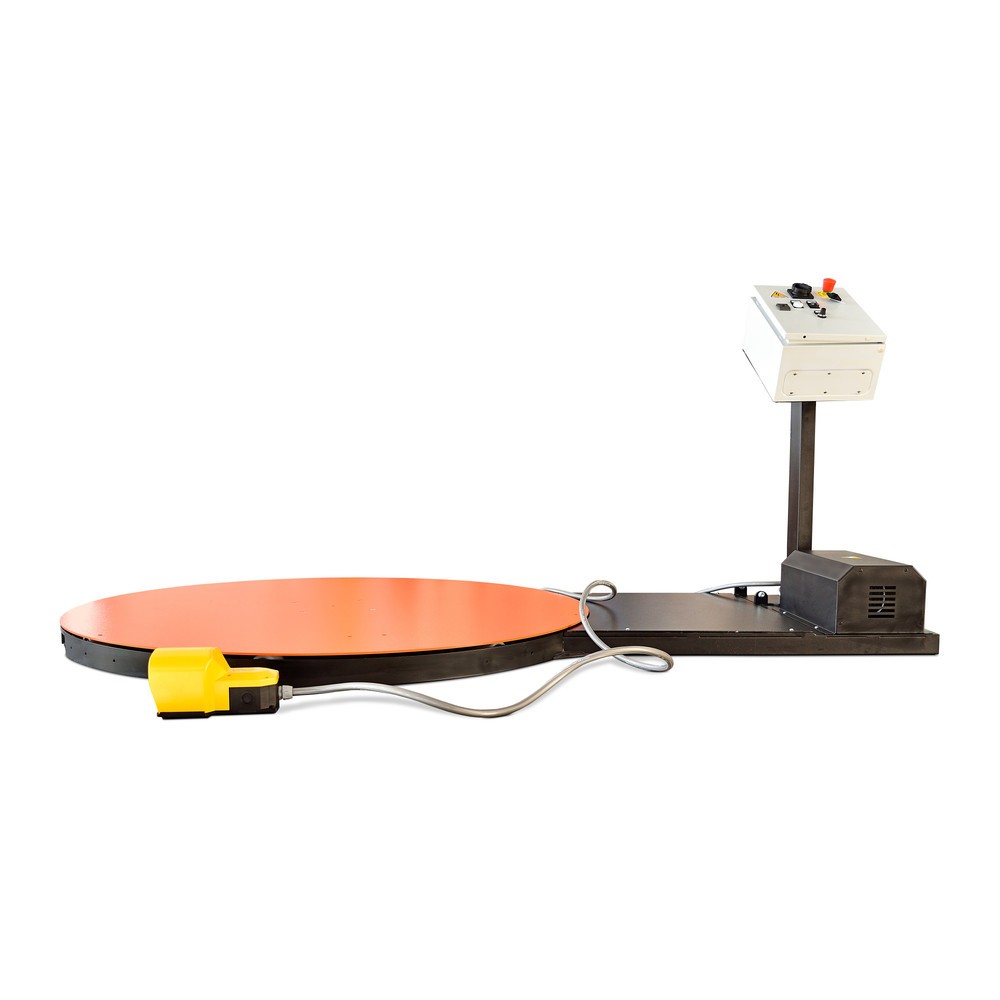

Drehtellerplattform	ergonomische Fußschalter-Steuerung stufenlos einstellbare Drehteller-Geschwindigkeit ideal für händischen Verpackungsbetrieb, da keine Folier-Funktion integriert Fixstop-Funktion für exakt positionierten Drehteller-Halt	maximale Wickel-/Dreh-Geschwindigkeit: 12 U/Min Tragfähigkeit: bis 1200 kg Drehtellergröße: bis 1800 mm Wickelhöhe: manuell Folierbremse: ohne
Horizontalwickler	manueller, teil- oder vollautomatischer Produktvorschub integrierter Not-Halt Schwenk- oder Linearabschneider mit Messerschnittsystem mit vielen Folientypen einsetzbar optimal zum Bündeln und Verpacken von Klein- und Langwaren Modelle zum Einstretchen von Reifen, Rädern und Kartonagen verfügbar	maximale Wickel-/Drehgeschwindigkeit: 258 U/Min (entspricht 4,3 Umdrehungen pro Sekunde) Tragfähigkeit: bis 80 kg Widerstandsbremse

2. Drehtellergröße der Stretchmaschine bestimmen

Sowohl die Drehtellerplattformen als auch die stationären Stretchmaschinen arbeiten mit Drehtellern. Damit Sie in Ihrem Betrieb palettierte Waren sicher und effektiv einstretchen, ist die Auswahl einer Palettenstretchmaschine mit einem Drehteller in den passenden Abmessungen erforderlich. Die Größe des Drehtellers muss dabei mindestens so groß sein wie die Diagonale der Palette, sodass diese nicht über den Drehteller hinausragt.

Mit einer einfachen Formel berechnen Sie die Drehtellerabmessung für Ihren individuellen Anwendungsbedarf:

Beispielrechnung mit angenommener Kantenlänge a = 1200 mm und b= 800 mm:

• (1200 mm)² + (800 mm)² = 1.440.000 mm² + 640.000 mm² = 2.080.000 mm²
• Wurzel aus 2.080.000 mm² = 1442,22 mm
• aufrunden auf die nächstgrößere verfügbare Drehtellergröße: 1500 mm

Da die Drehteller nicht beliebig belastbar sind, sollten bei der Auswahl der richtigen Größe auch die maximale Tragfähigkeit dieser berücksichtigt werden. Wählen Sie hier im Zweifel immer die nächsthöhere, um die Drehteller nicht zu überlasten.

3. Zubehör für Stretchmaschinen

Für den Betrieb von Stretchmaschinen sind in der Regel Maschinenstretchfolien nötig. In unserem großen Sortiment an Stretchfolien finden Sie daher verschiedene ungedehnte Folien, die sich je nach Modell auf bis zu 330 % im Palettenwickler vordehnen lassen. Voraussetzung dafür ist, dass die Stretchmaschine Ihrer Wahl die maximale Dehnungsstufe der Stretchfolie unterstützt, damit Sie den Materialvorteil voll ausnutzen können. Selbstverständlich bieten wir aber auch Handstretchfolien und Stretchfolienabroller für den manuellen Betrieb mit Drehtellerplattformen.

Für den optimalen Betrieb und die Instandhaltung Ihrer Stretchmaschine für Paletten finden Sie bei Jungheinrich PROFISHOP außerdem umfangreiches Zubehör für Folien-Stretchmaschinen. Dazu gehören unter anderem:

• Drehteller
• Auffahrrampen für Paletten
• Wiegesysteme und passende Servicepakete zur Eichung
• Fotozellen zur automatischen Höhenerkennung der Palette bei schwarzen Basisverpackungen
