- Aus spezieller, vulkanisierter Hartgummi-Mischung gefertigt
- 5 Kabelkanäle (BxH): 36 x 34 mm
- Überfahrhöhe 50 mm
5 Tage
- Modular erweiterbar und mit gelber Variante kombinierbar
- Beidseitig zu verwenden
- Keine Abnutzung der Farbe wegen Durchfärbung
3 Tage
- Keine Abnutzung der Farbe wegen Durchfärbung
- Geeignet für das Überfahren mit LKW bis 40 t Gesamtlast
3 Tage
- Strukturierte, rutschfeste Oberfläche
- Integrierter Tragegriff
- Keine Montage nötig
5 Tage

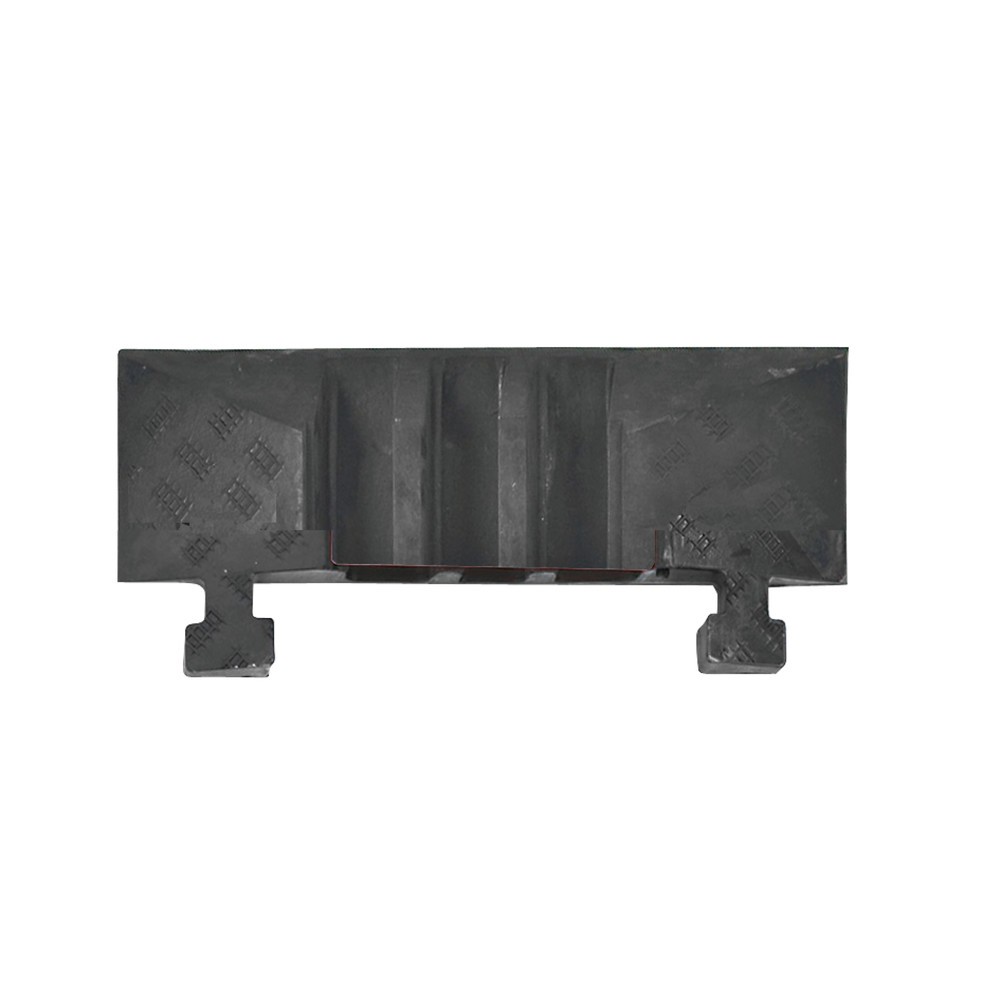

- Hochbelastbar dank spezieller Hartgummi-Mischung
- Kabelbrücke ist steckbar und dadurch beliebig zu erweitern
- mit 3 integrierte Kabelkanäle: 2 Kanäle 65 x 50mm, 1 Kanal 55 x 50mm
5 Tage
- Schützt Leitungen mit einem Außendurchmesser bis max. 254 mm
- Patentierte 5-Streifen-Rifffelung für rutschsicheres Überqueren
- Hochbelastbare L-Verbinder zum Erweitern auf jede gewünschte Länge
2 Tage
- Aus Recycling-Kautschuk gefertigt
- 1 Kabelkanal Ø 20 mm
- Sehr geringe Überfahrhöhe: 30 mm
5 Tage

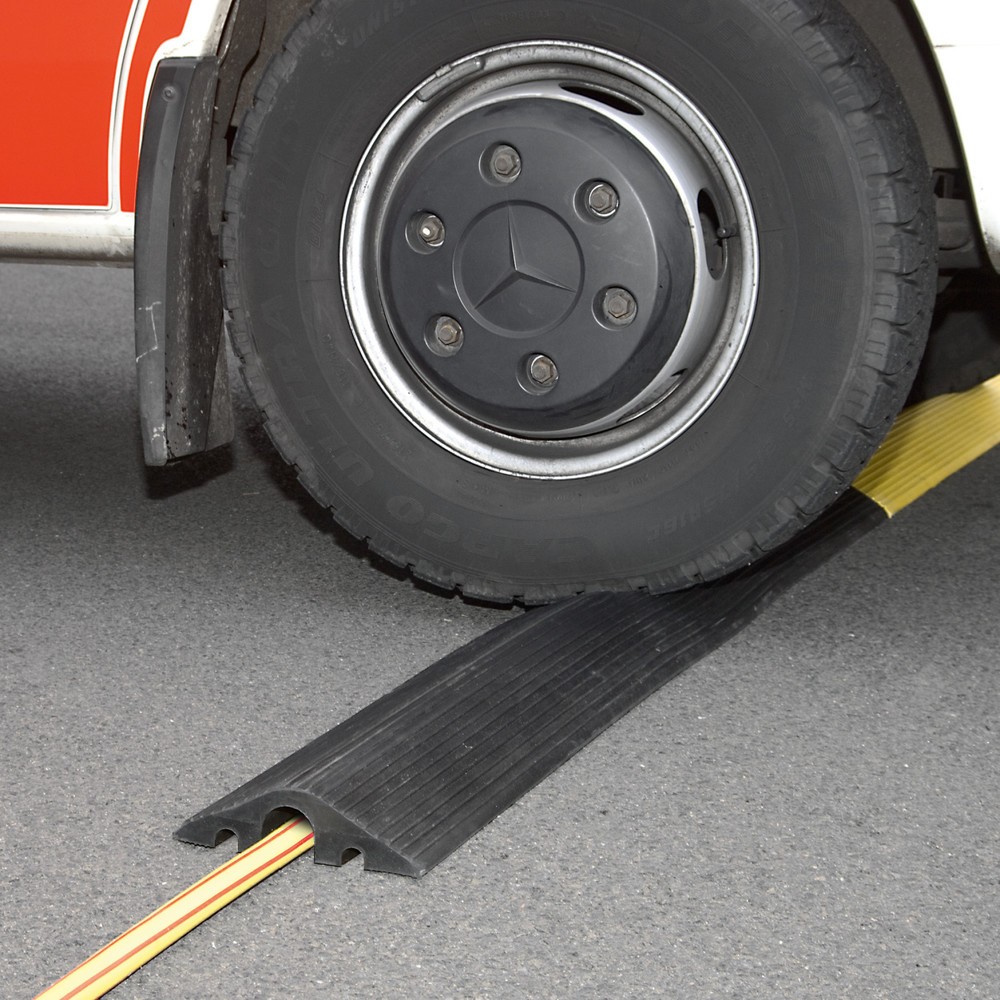

- Problemloses Überfahren von Kabeln und Schläuchen bis Ø 45 mm
- Zusätzlich 2 seitliche Kanäle mit Ø 20 mm
- Profilierte, griffige Oberfläche für leichtes Überfahren
5 Tage

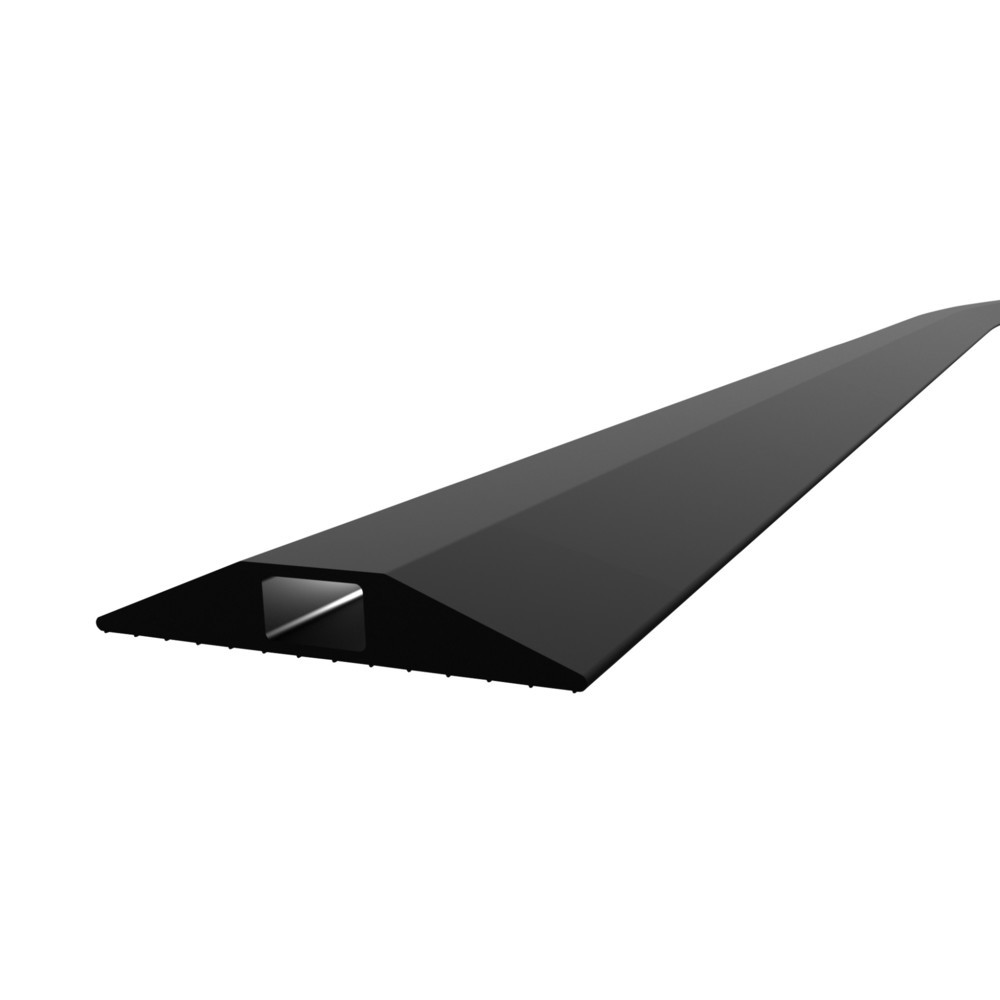

- Aus Polyvinylchlorid (PVC)
- Optional als Sicherheitsausführung
- Flache Anrampung
8 Tage

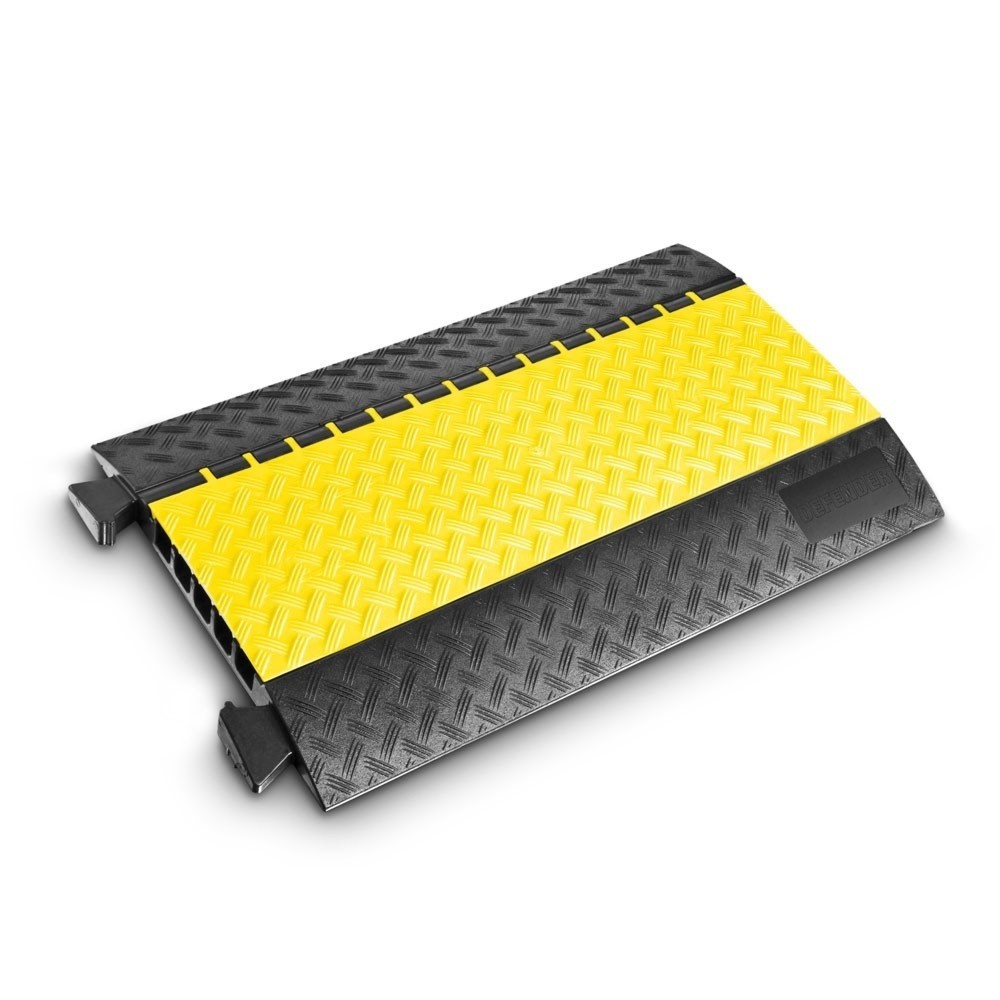

- Allround-Kabelbrücke mit 3D-Lasergrip Anti-Rutsch-Oberfläche aus recyceltem Polyurethan (PU)
- Gelber Deckel mit hoher Warnwirkung, sicherer Verriegelung und patentiertem selbstreinigendem Deckel-Scharnier
- Einfacher modularer Aufbau mit uneingeschränkter Erweiterbarkeit in Breite und Länge
15 Tage
- Hochbelastbare Kabelbrücke mit 3D-Lasergrip Anti-Rutsch-Oberfläche
- Gelber Deckel mit hoher Warnwirkung und sicherer Verriegelung
- Patentiertes selbstreinigendes Deckel-Scharnier
15 Tage

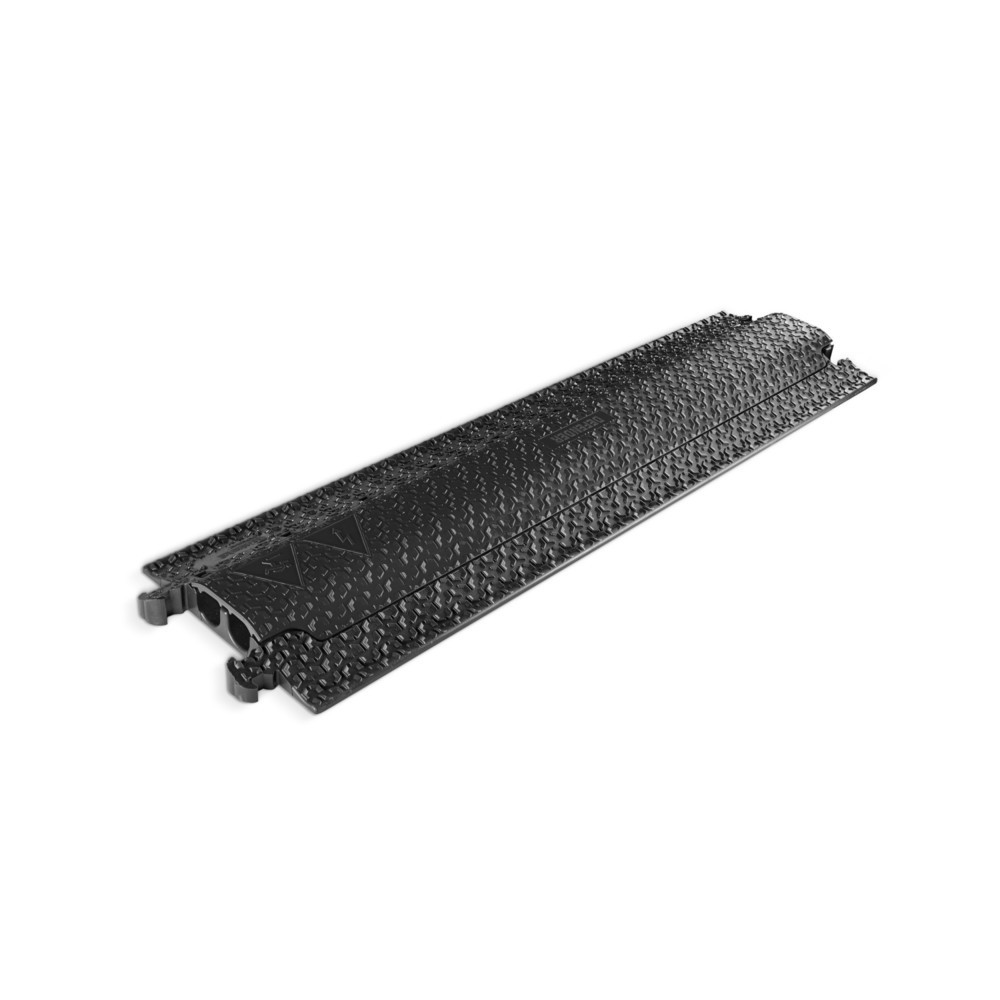

- 4 Kanäle: je 2 Kanäle 10 x 10 mm und 12 x 12 mm
- Rutschfeste, ultraflache Kabelbrücke aus recyclebarem Polyurethan für Innenräume
- Zickzack-Verbindung, zur Verschraubung vorgebohrt, Schnittführungen zum Kürzen
15 Tage
- Hochbelastbare Kabelbrücke mit 3D-LaserGrip® Anti-Rutsch-Oberfläche aus recyceltem Polyurethan
- Verschiedenfarbiger Deckel mit hoher Warnwirkung mit selbstreinigendem Deckel-Scharnier
- Einfacher modularer Aufbau mit uneingeschränkter Erweiterbarkeit in Breite und Länge
15 Tage

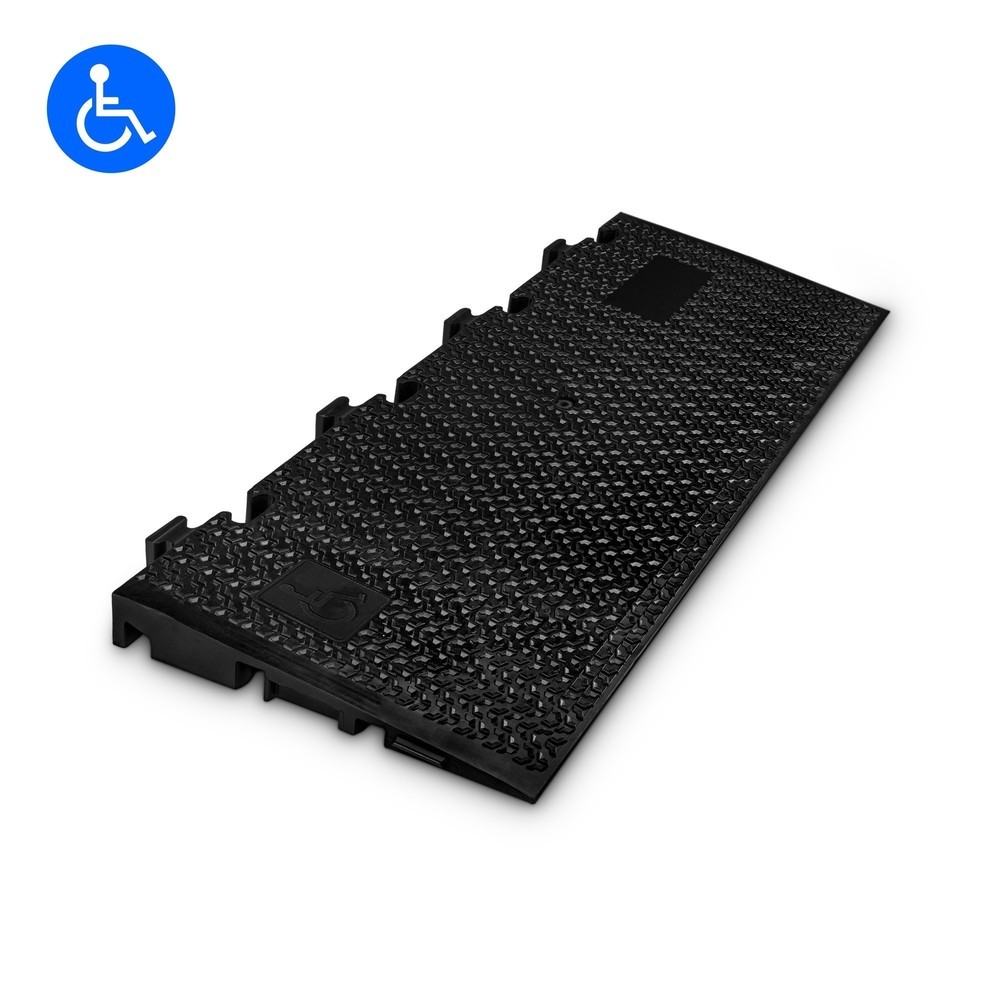

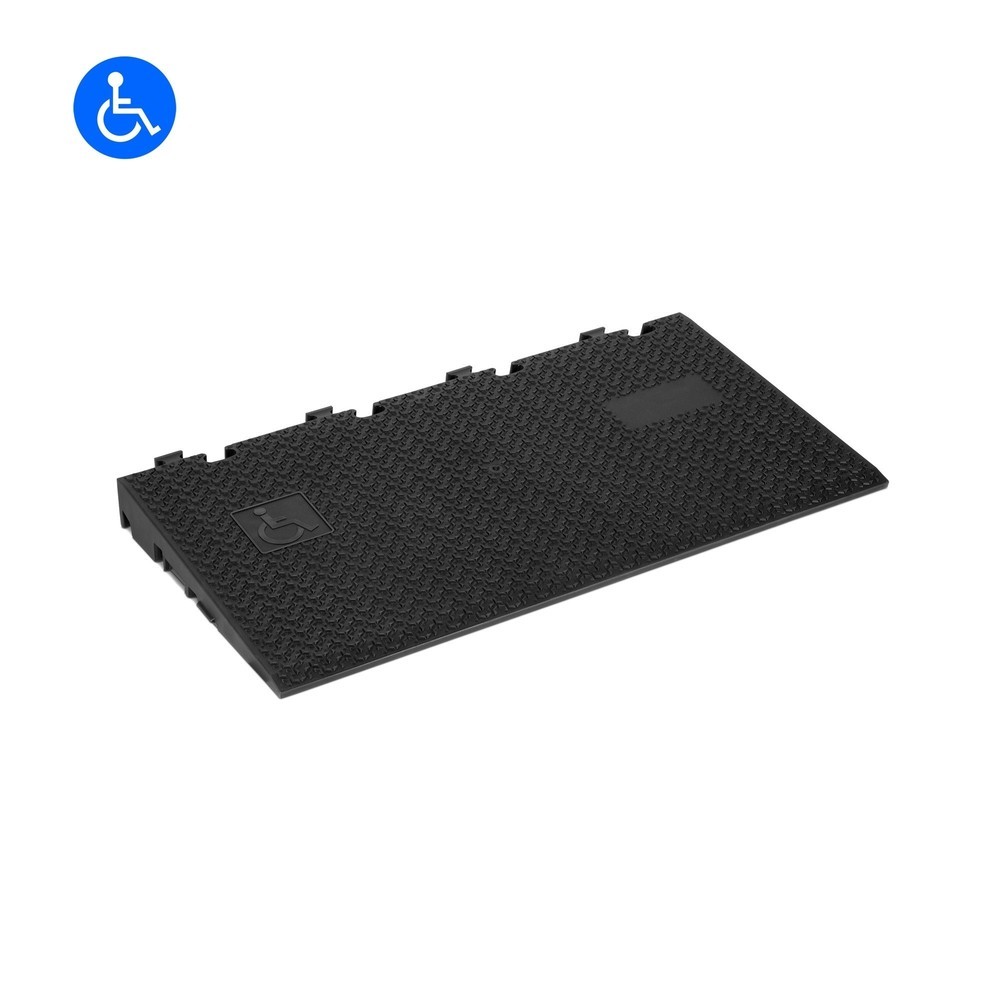

- Hochbelastbare Rampe mit 3D LaserGrip® Anti-Rutsch-Oberfläche aus recycelbarem Polyurethan
- Komplett überfahrbare Rampe mit 6° Steigung
- Einfacher, modularer Aufbau mit uneingeschränkter Erweiterbarkeit in Breite und Länge
15 Tage
- Besonders rutsch- und trittfeste 3D LaserGrip®-Oberfläche
- Patentiertes selbstreinigendes Scharnier und bequemes Verriegelungssystem
- 2 Kanäle je 35 x 30 mm für Starkstromkabel und Wasserschläuche
15 Tage
- Rutschfeste Allround-Kabelbrücke aus recyclebarem Polyurethan mit integrierten Tragegriffen
- Gelber Polyurethan-Deckel mit hoher Warnwirkung und sicherer Verriegelung
- Patentiertes selbstreinigendes Deckel-Scharnier
15 Tage

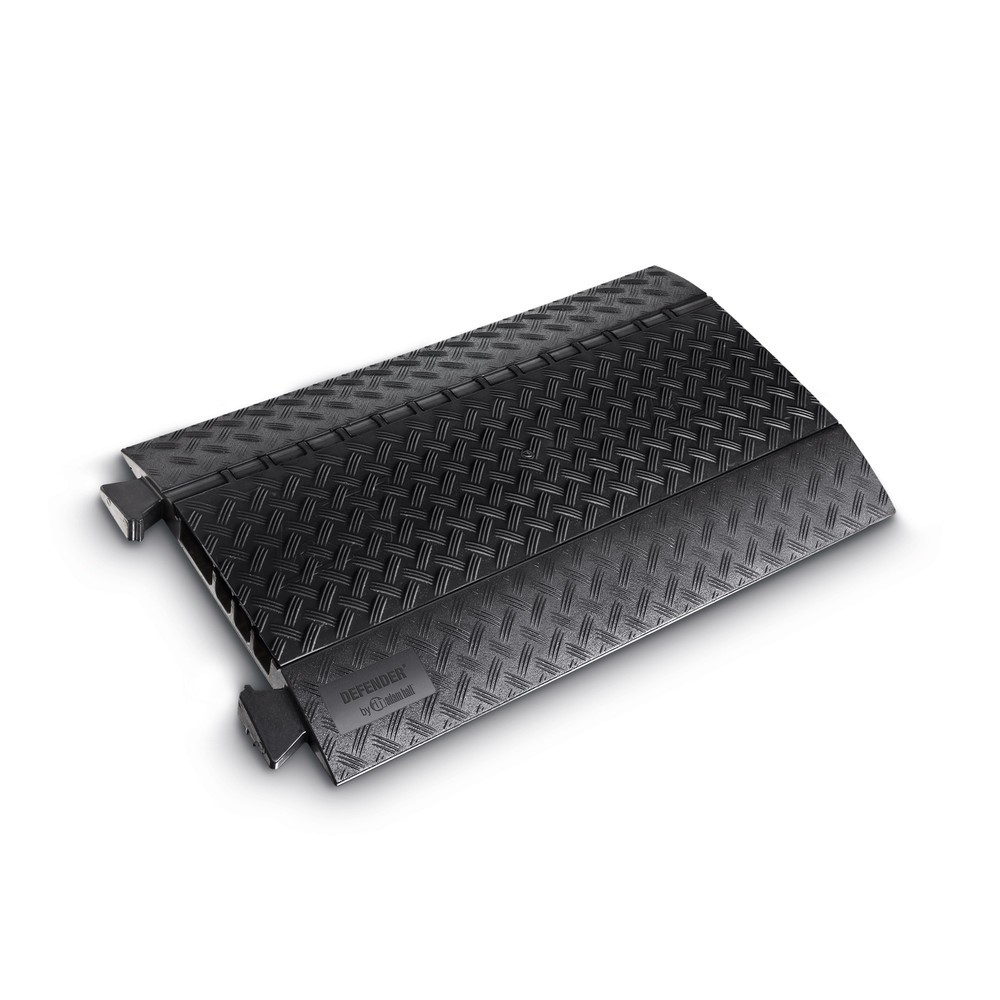

- Kompakte rutschfeste Kabelbrücke aus schwarzem, recyclebarem Polyurethan
- Schwarzer Polyethylen-Deckel mit sicherer Verriegelung
- Patentiertes selbstreinigendes Deckel-Scharnier
15 Tage
- Schwerlast-Kabelbrücke aus recyclebarem PU mit integrierten Tragegriffen für anspruchsvolle Einsatzbereiche
- Rutschfester gelber Polyurethan-Deckel mit hoher Warnwirkung und sicherer Verriegelung
- Patentiertes selbstreinigendes Deckel-Scharnier
15 Tage

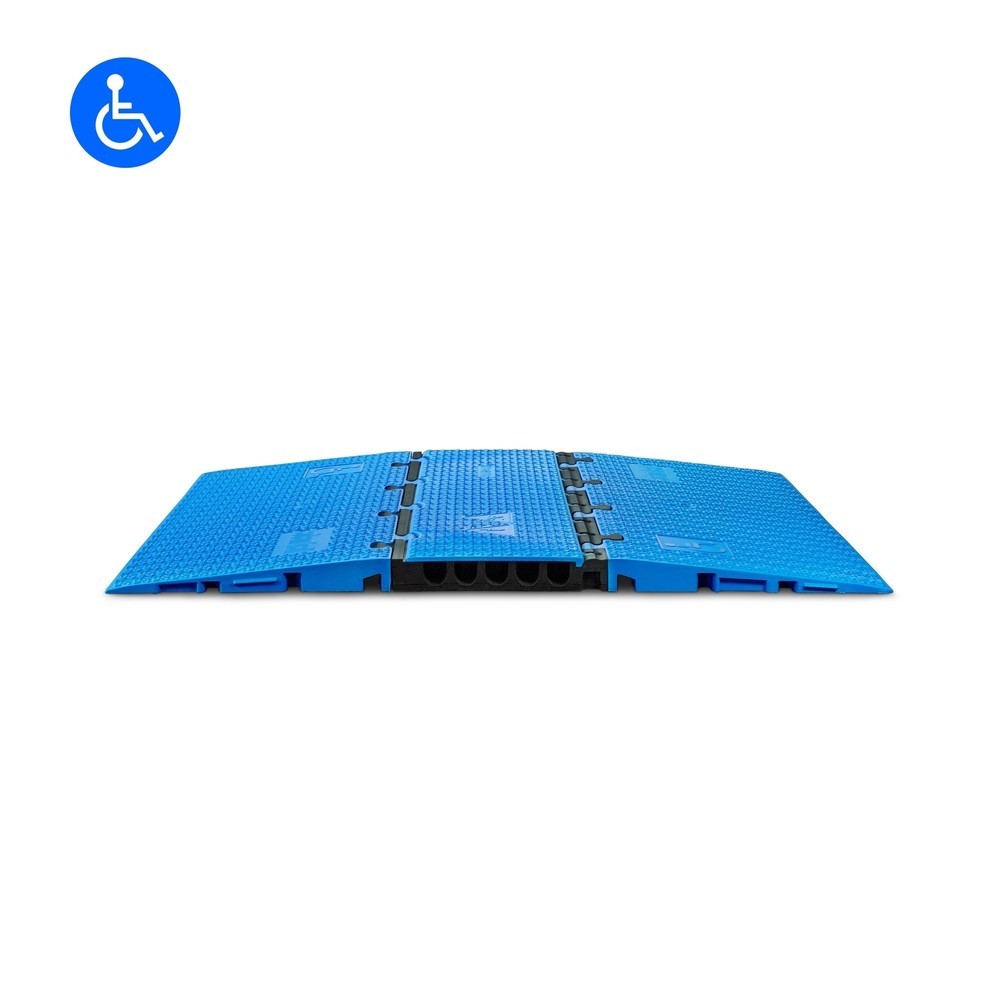

- Besonders flache rutschfeste Kabelbrücke aus recyclebarem Polyurethan (PU), rollstuhlgeeignet
- Gelber Polyurethan-Deckel mit hoher Warnwirkung und sicherer Verriegelung
- Patentiertes selbstreinigendes Deckel-Scharnier
15 Tage
- Schwerlast-Kabelbrücke aus recyclebarem Polyurethan (PU) für anspruchsvolle Einsatzbereiche
- Rutschfester gelber Polyurethan-Deckel mit hoher Warnwirkung und sicherer Verriegelung
- Patentiertes selbstreinigendes Deckel-Scharnier
15 Tage

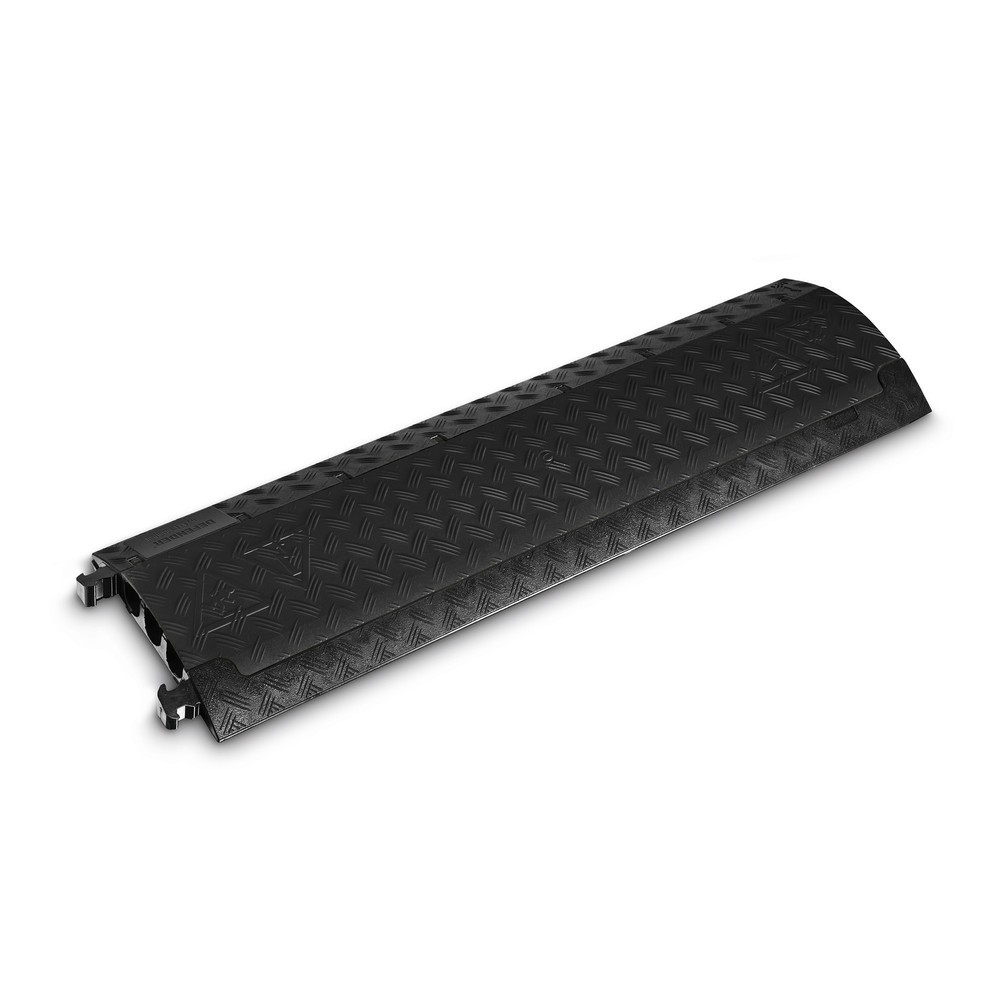

- Rutschfeste Allround-Kabelbrücke aus schwarzem, recyclebarem PU mit integrierten Tragegriffen
- Gelber Polyurethan-Deckel mit hoher Warnwirkung und sicherer Verriegelung
- Selbstreinigendes Deckel-Scharnier
15 Tage

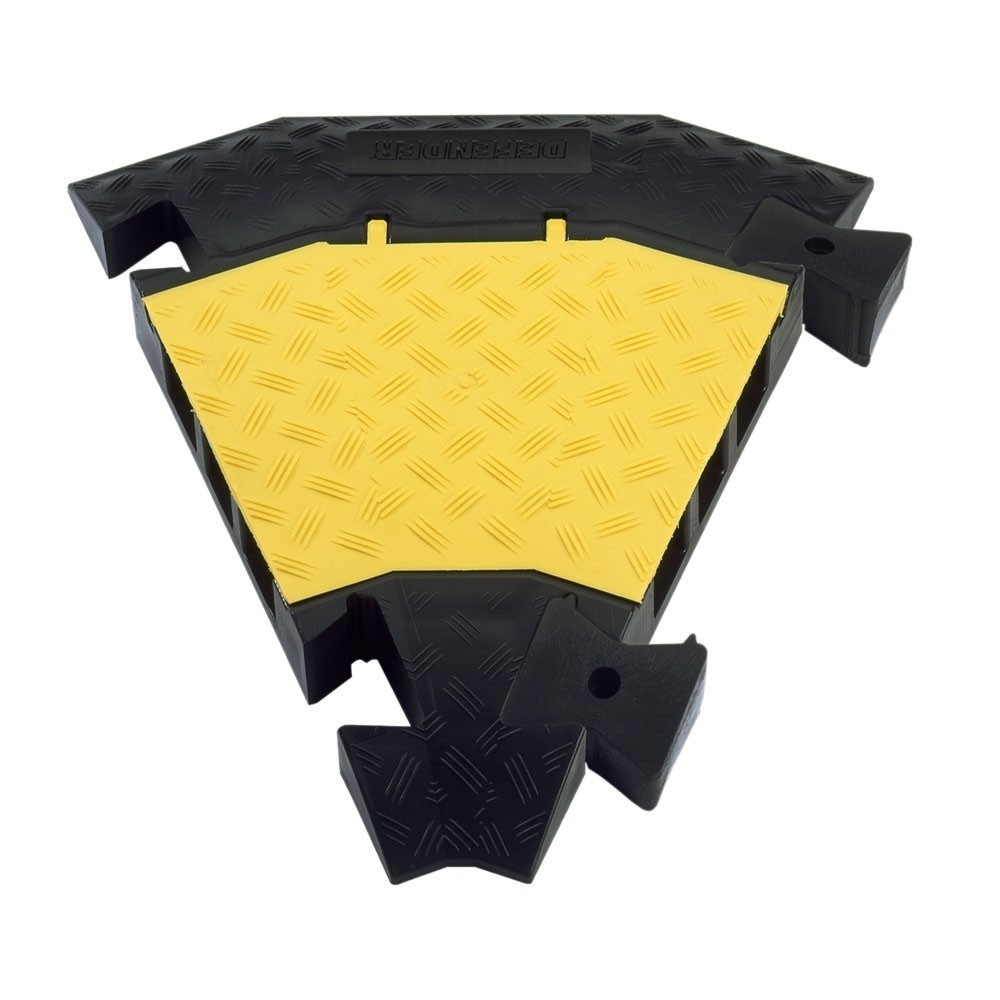

- Defender® 45°-Biegung mit Verbindern
- Hergestellt aus PVC-freiem Recycling-Material
- Mit 5 Jahren Herstellergarantie
15 Tage

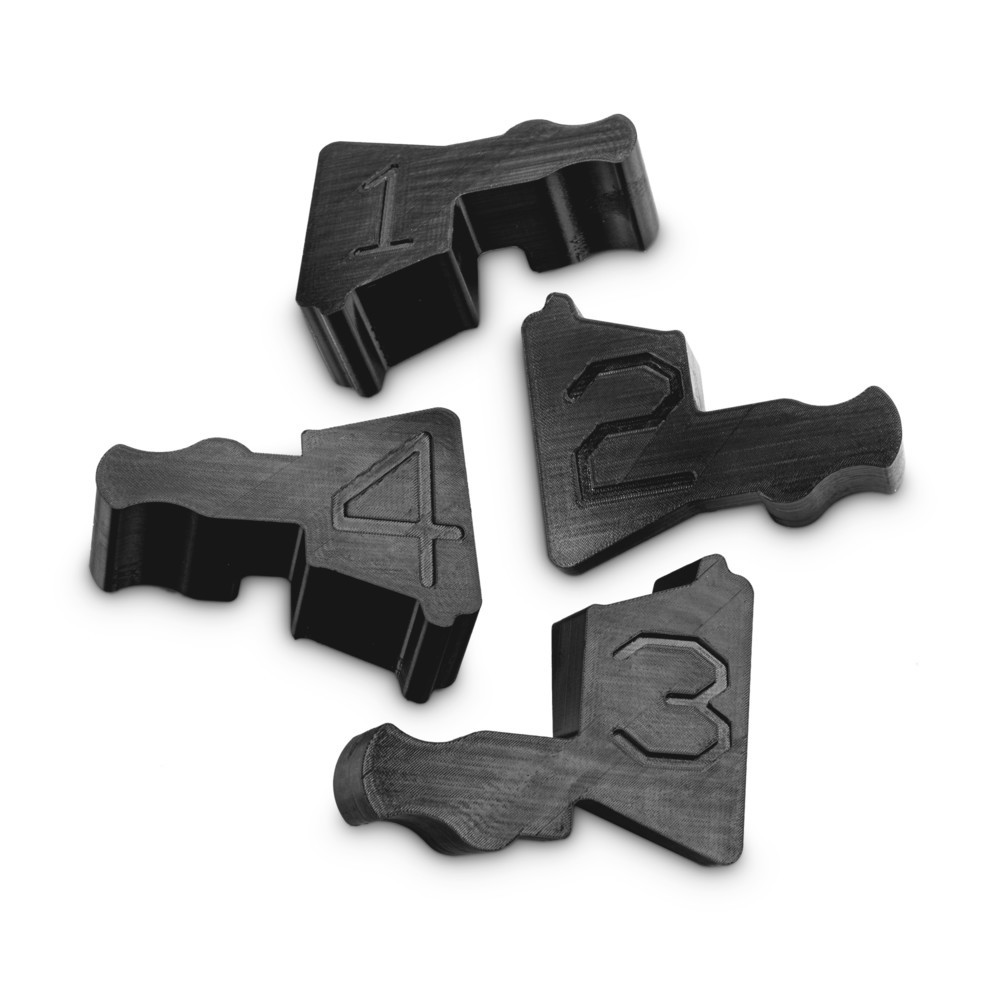

- Adapter-Set bestehend aus 4 Adaptern (2 Paare L+R)
- Verbindung zwischen Defender 3 Modulsystem und Defender 3 Kabelbrücken
- Hergestellt aus robustem und bruchsicherem TPU
15 Tage

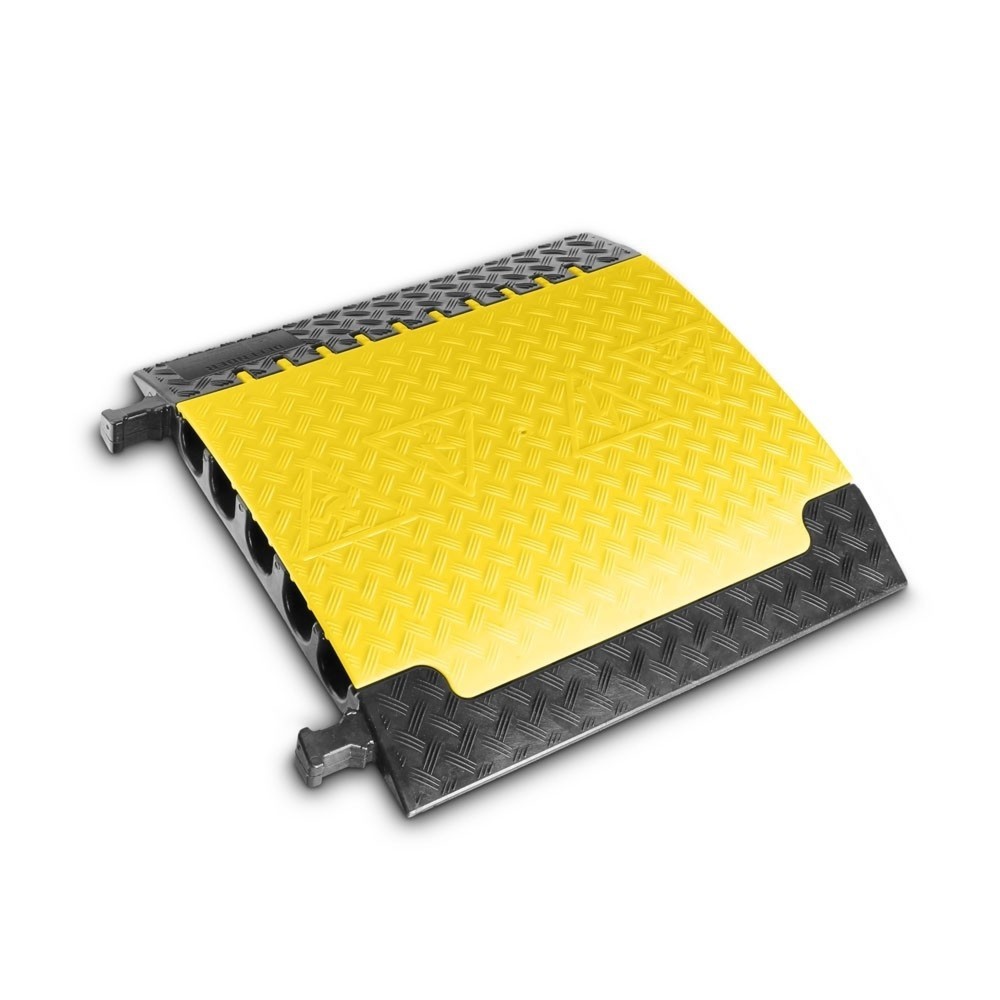

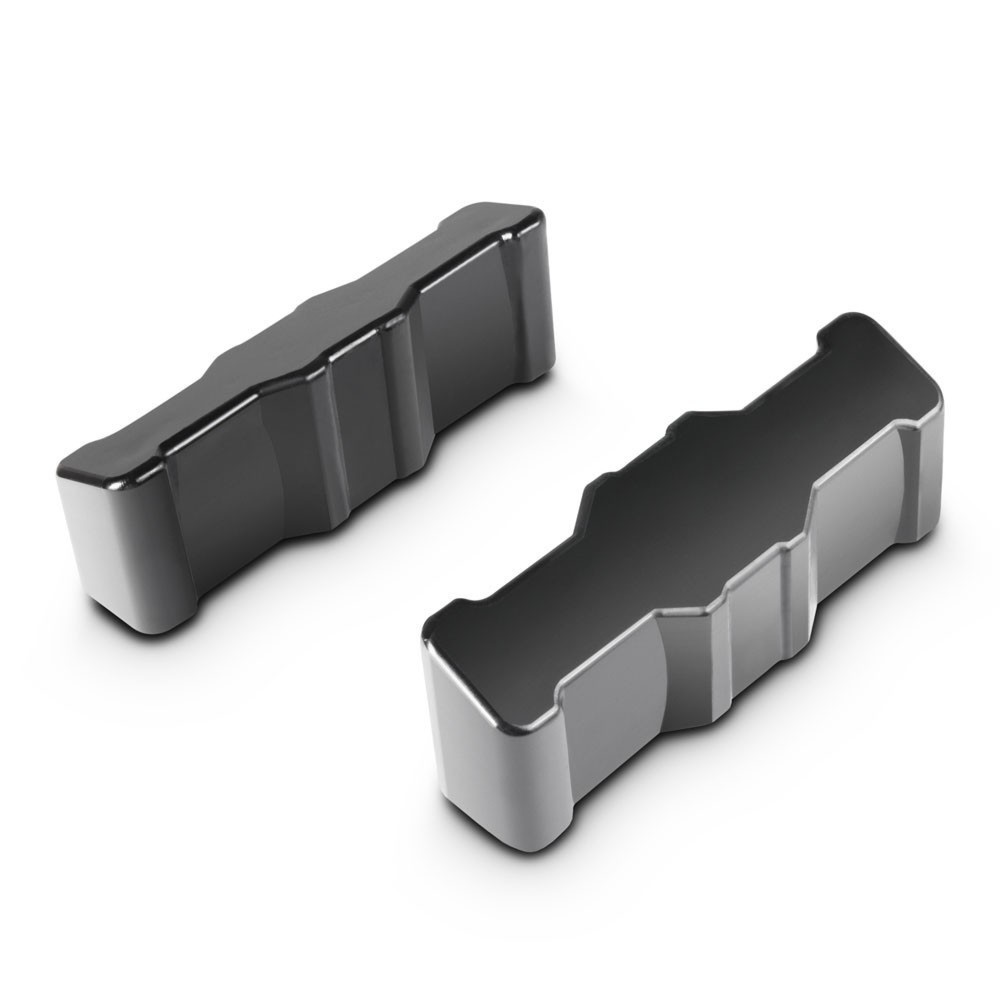

- 2 Verbindungen für die XXL-Kabelbrücke inkl. 5 Kanäle
- Hergestellt aus PVC-freiem Recycling-Material
- Mit 5 Jahren Herstellergarantie
15 Tage
So wählen Sie die passenden Kabelbrücken
Liegen Kabel oder Leitungen lose und ungeschützt auf dem Boden, auf Baustellen oder der Straße, können sie beschädigt oder zu Stolperfallen für Passanten werden. Kabelbrücken sind daher als Überfahr- und Stolperschutz ideal: Sie schützen Leitungen und Schläuche in Innen- und Außenbereichen vor Beschädigungen durch Fußverkehr oder überfahrende Fahrzeuge und reduzieren Stolpergefahren. Die Schlauchbrücken bestehen aus robusten Materialien und bieten bis zu sechs Aussparungen, in denen Sie Leitungen und Schläuche sicher und geordnet platzieren.
1. Kabelbrücken nach Typ auswählen
Im Onlineshop von Jungheinrich PROFISHOP finden Sie vom Rollstuhlrampen-Set für barrierefreie Zugänge bis hin zur hochbelastbaren Kabelbrücke von Adam Hall, die mit Schwerlastfahrzeugen überfahrbar ist, eine große Modellauswahl. So finden Sie die Kabelbrücken, die zu Ihrem Bedarf und den Gegebenheiten vor Ort passen.
| Kabelbrücken-Typ | Eigenschaften und Einsatzbereich |
|---|---|
|
Schwellen-Kabelbrücke (Innenbereich)
|
|
Schwellen-Kabelbrücke (Innen- und Außenbereich)
|
|
Rampen-Kabelbrücke (Innen- und Außenbereich)
|
|
2. Anzahl und Art der Aussparungen bestimmen
Um alle Kabel oder Schläuche sicher in der Kabelbrücke unterzubringen, ist die Anzahl und Größe der Kabelkanäle entscheidend. Bei Jungheinrich PROFISHOP finden Sie schmale und extraflache Kabelbrücken mit nur einem Kabelkanal zum Schutz einzelner Kabel und Leitungen. Für die Unterbringung mehrerer Kabel oder Leitungen führen wir aber auch breite Modelle mit bis zu sechs Kabelkanälen oder einem besonders großen Durchmesser zum Unterbringen von A- und C-Schläuchen.
Je nach Produktvariante können die Leitungen auf verschiedene Weise in die Schlauchbrücken verlegt werden. Wir führen Modelle, bei denen die Brücke nach unten hin offen ist, sodass sie einfach über das Kabel gestülpt werden kann. Das ist besonders bei breiten oder nur wenigen Kabeln zweckmäßig. Bei unseren Varianten mit Aussparungen für bis zu sechs Kabel werden diese von oben in die Aussparungen gelegt. Hierfür sind auch Kabelbrücken mit Abdeckung verfügbar.
Bitte beachten Sie: Die Anzahl der Kabelkanäle sollte passend ausgewählt werden, um eine Überlastung der Kabelbrücke durch Unterbringung zu vieler Kabel oder Schläuche zu vermeiden.
3. Kabelbrücken aus dem richtigen Material kaufen
Die Wahl des passenden Materials der Kabelbrücken hängt von verschiedenen Faktoren ab. Dazu gehören unter anderem der Einsatzort und die zu erwartende Belastung. Möglich sind die folgenden Modellvarianten:
- PVC: Möchten Sie Kabelbrücken für Innenbereiche nur mit Fußverkehr kaufen, bietet eine Variante aus PVC ausreichenden Schutz. Viele Ausführungen können zudem in der Länge individuell zugeschnitten werden.
- Vollgummi und Polyurethan (PU): Soll die Kabelbrücke für den Außeneinsatz geeignet und überfahrbar sein, sind wetterbeständige und hochbelastbare Materialien zu empfehlen. Eine profilierte Oberfläche sorgt bei diesen Materialien zudem für eine verbesserte Rutsch- und Trittfestigkeit.
Berücksichtigen Sie bei der Auswahl zudem stets die maximale Belastbarkeit. Diese sollte nicht überschritten werden, um Beschädigungen der Kabelbrücken und der darin verlegten Leitungen zu vermeiden.
4. Kabelbrücken-Elemente flexibel verlegen
Die meisten Kabelbrücken in unserem Shop sind als modular kombinierbares Steck-System verfügbar. Erweiterbare Haupt- und Grundelemente verbinden Sie somit beliebig und bedarfsgerecht mit weiteren Elementen. Bei uns kaufen Sie Kabelbrücken in den folgenden Ausführungen:
- gerade Haupt- bzw. Grundelemente
- Winkelelemente mit 45- oder 90-Grad-Biegung
- Endstücke mit Nut oder Zapfen

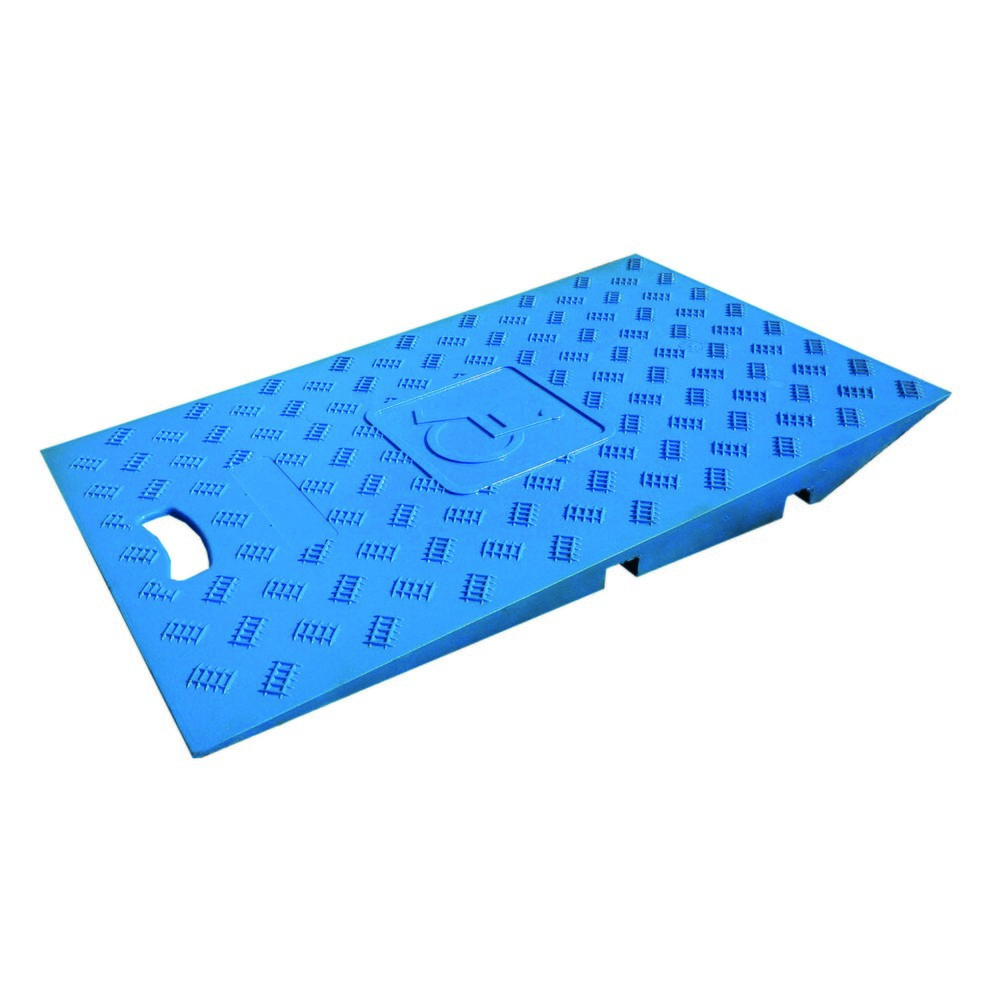

- spezielle Abschlusselemente, z. B. Rampenmodule mit besonders flacher Steigung für Rollstuhlrampen
Aus geraden Elementen, 45- oder 90-Grad-Kurven und Endstücken stellen Sie stabile, fortlaufende Kabelwege zusammen, die genau zu den Gegebenheiten vor Ort passen.
5. FAQ zu Kabelbrücken
Beim Verlegen von Kabelbrücken sind folgende Punkte zu beachten:
- Passende Kabelbrücken sollten entsprechend des Einsatzzwecks unter Berücksichtigung von Entflammbarkeit, Kabelkanalanzahl und Belastbarkeit ausgewählt werden.
- Für das Verlegen im öffentlichen Verkehrsraum muss eine Genehmigung beantragt werden.
- Müssen Kabelbrücken über längere Strecken verlegt werden, sollte ein System mit Steckverbindung ausgewählt werden. Hierdurch kann die Kabelüberführung bedarfsgerecht ausgerichtet werden.
- Die Kabelbrücke sollte auf dem Boden oder der Straße immer sicher und trittfest positioniert werden, z. B. durch Verschrauben oder Verkleben mit dem Untergrund.
- Insbesondere bei Fußverkehr sind Signalfarben und rutschfeste Oberflächen sinnvoll. Ergänzende Rampen gewährleisten zusätzlich die Barrierefreiheit.
Der Einsatz von Kabel- und Schlauchbrücken im öffentlichen Verkehrsraum ist genehmigungspflichtig und erfordert eine Sondernutzungserlaubnis, die oft mit zusätzlichen Auflagen (z. B. die Kennzeichnung mit Hinweis- und Warnschildern oder Geschwindigkeitsbeschränkungen) zusammenhängt. Dabei ist grundsätzlich die jeweils geltende, länderspezifische Straßenverkehrsordnung (StVO) zu berücksichtigen. Für das Verlegen von Kabelbrücken auf privatem Gelände gelten hingegen keine spezifischen rechtlichen Vorschriften.
Viele Kabelbrücken lassen sich universell für die Führung von Kabeln und Schläuchen verwenden. Neben herkömmlichen Kabelbrücken für das Führen von flachen Kabeln und elektrischen Leitungen gibt es aber auch spezielle Schlauchbrücken für Schläuche und Rohrleitungen, in denen Flüssigkeiten oder Gase transportiert werden. Sie besitzen in der Regel geräumigere und tiefere Aussparungen, um Schläuche mit einem großen Durchmesser sicher aufzunehmen. Darüber hinaus sind die meisten Schlauchbrücken auch für das Überfahren durch Schwerlastverkehr, z. B. mit Lkw geeignet.
